réalisations   Adaptateur PC portables 12V DC--> 19V DC - Prise 12V 10 Ampères


ADAPTATEUR 12V DC --> 19V DC / CONVERTISSEUR 12V DC --> 220V/230V AC

En consultant Internet et vidéos Youtube, systématiquement on trouve la solution du convertisseur 12V DC --> 220V/230 AC pour alimenter les PC portables.

Convertisseur onduleur 12V DC --> 220V/230V AC
Le problème est que ces convertisseurs consomment énormément d'énergie et ont des pertes calorifiques importantes et de faibles rendements.
Suivant les marques les rendements des convertisseurs onduleurs sont donnés entre 75% et 95%. En général le rendement est plutôt de l'ordre de 80%.
Attention aux publicités qui donnent un rendement de 95%, c'est souvent le rendement à vide. Si l'on fait un rapide calcul on se rend compte qu'un convertisseur à vide consomme de 0.2 à 2 Ampères suivant les marques et puissances, ce qui correspond à un rendement de 90 à 95%.
Un convertisseur qui a un rendement de 80% en charge est un convertisseur de bonne qualité.

Dans le cas d'utilisation d'un convertisseur 12V DC --> 220V/230V AC, (appelé également onduleur ) l'énergie électrique est dans un premier temps convertie en 220V/230V puis le chargeur du PC convertit ce signal 220V AC en 19V DC, ce qui explique le problème du faible rendement et les pertes calorifiques catastrophiques de l'ensemble.

Les convertisseurs doivent être "Pur Sinus" obligatoirement pour ne pas détériorer le chargeur 230V AC--> 19V DC de votre ordinateur et au pire "griller" l'alimentation interne de celui-ci. L'utilisation d'un convertisseur non "pur sinus" est à proscrire.
Les chargeurs de PC sont en général des chargeurs dit à "découpage ", qui imposent un signal électrique sinusoïdal en entrée de très bonne qualité.

Adaptateur élévateur de tension 12V DC --> 19V DC
Un adaptateur élévateur de tension, de 12V DC à 19V DC et plus, possède un meilleur rendement et des pertes calorifiques plus modérées.
La batterie, à décharge lente, supportera plus facilement le système élévateur de  tension et consommera beaucoup moins d'énergie électrique, d'où une autonomie plus importante.

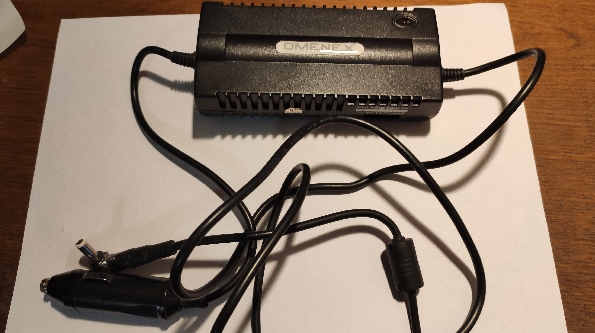

Caractéristiques de mon adaptateur éleveur de tension 12V DC --> 19V DC

Plusieurs connecteurs sont fournis pour les différentes marques de PC portables avec ces adaptateurs de tension.

DC Input : 11-14V 15A Max

DC Output : 15V/ 16V/ 18V/ 19V/ 15V/ 20V/ - 5A Max - 22V/ 24V/ - 4.16A Max

USB PORT : 5V - 500mA

Puissance de sortie : 100 Watts Max

Mon ordinateur PC portable ASUS :

Personnellement, j'utilise un convertisseur 12V DC --> 19V DC de 100 Watts pour mon ordinateur ASUS qui consomme 90 Watts en fonctionnement.
La batterie de cet ordinateur à une puissance de 50 Watts. L'alimentation 200V AC/19V DC ASUS d'origine à une puissance de 90 Watts.
Mon ordinateur se charge lors de son utilisation avec ce convertisseur dont la puissance est > à 10% de celui d'origine en 230V pour compenser le rendement et les pertes.
A savoir que les pertes avec un élévateur de tension de 12V DC à 19V DC sont moindres comparé à l'utilisation d'un convertisseur de tension DC/AC (< à 10%).
Avec un convertisseur DC/AC (12V DC -> 230V AC) puis chargeur AC/DC (230V AC -> 19V DC) il faut additionner les pertes et rendement du convertisseur (Environ 20% - Un convertisseur qui a un rendement de 80% en charge est un convertisseur de bonne qualité) et les pertes et rendement du chargeur 230V AC/19V DC (Environ 10%).
Si votre adaptateur de tension 12V --> 19V ne possède pas la puissance de sortie pour charger la batterie de votre ordinateur en fonctionnement, ce n'est pas forcément très grave.
Dans ce cas l'adaptateur 12V --> 19V maintiendra la charge ordinateur en fonctionnement, ordinateur éteint la batterie de votre PC pourra être rechargée.
C'était le cas de mon ancien adaptateur 12V --> 19V qui n'avait qu'une puissance de 75 Watts. Je ne pouvais donc recharger mon PC que lorsque celui-ci était éteint.

Attention une prise 12V n'accepte que du 10A. Donc la puissance maximum tolérée est de P = U x I soit 120 Watts.
Vous ne pouvez pas utiliser un adaptateur éleveur de tension dont la puissance est supérieure à 120 Watts.

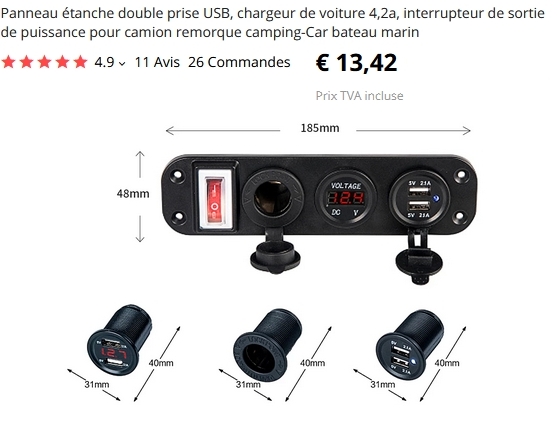

DOUBLE PRISE - 12V 10A/ 2 x USB 5V 2.1A

Utilisation d'une prise 12V directement branchée sur la batterie :

Pour avoir une puissance légèrement plus importante j'ai connecté une double prise 12V DC 10A / 2 x USB 5V DC 2 x 2.1A directement sur la batterie cellule.
Avec ce système en changeant le fusible de 10 Ampères par un fusible de 15 Ampères, je peux obtenir une puissance de sortie : P = 12V x 15A = 180 Watts.
Ce courant de 15A en entrée est supporté par mon adaptateur et j'obtiens facilement la puissance de sortie de 100 Watts pour alimenter mon PC portable.

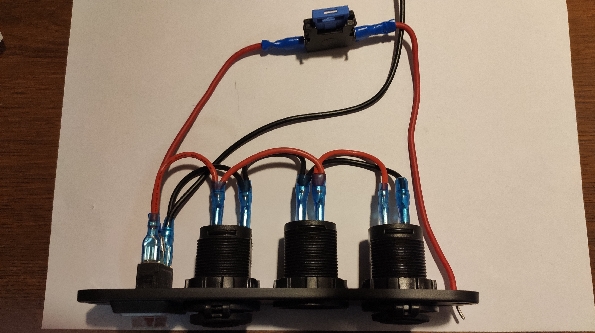

Modification avec un porte fusible de 15 Ampères en entrée

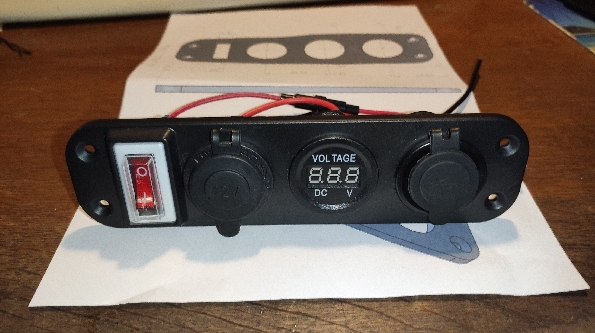

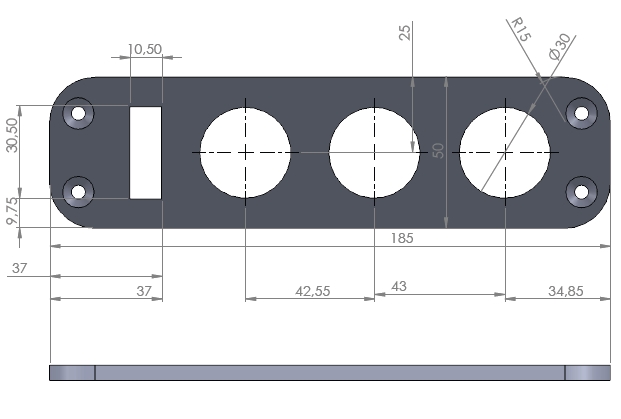

Dessin de la façade avant pour assurer le positionnement des perçages

Dessin de définition en PDF de la façade avant >ICI<

Dessin 3D PDF de la façade avant >ICI<

Pour ouvrir les fichiers 3D PDF vous devez utiliser Adobe Reader au minimum.

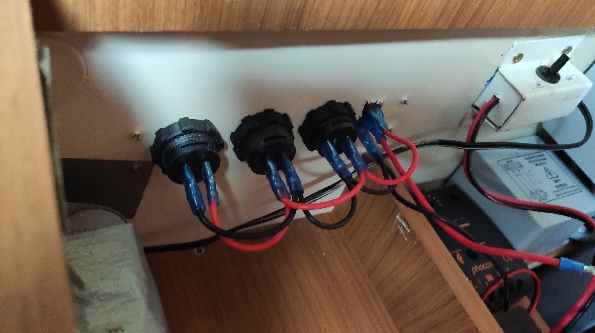

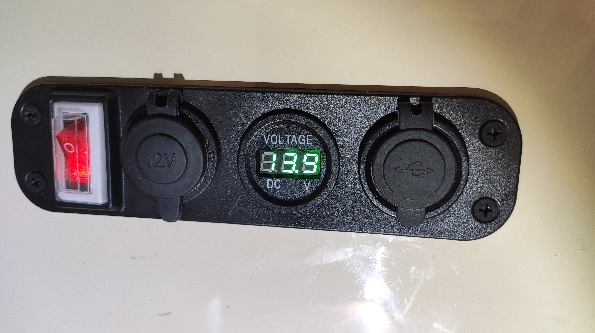

Installation de la double prise sous la banquette près de la batterie cellule

Connexion de l'adaptateur 12V --> 19V

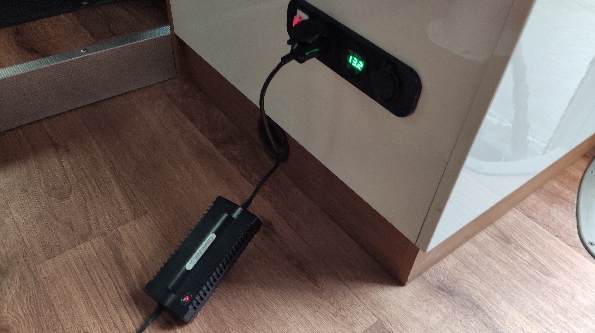

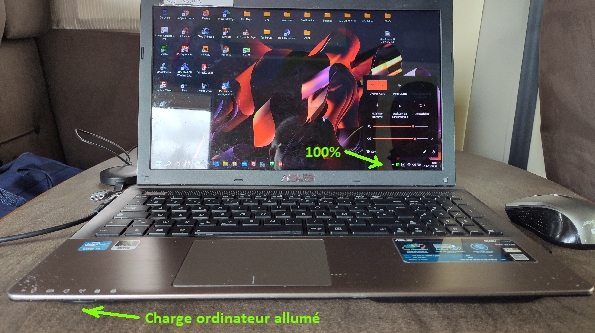

Charge du PC avec l'adaptateur 12V DC --> 19V DC
