L'utilisation d'une antenne satellite (parabole) permet la réception du signal vidéo dans pratiquement tous les cas, si aucun obstacle ne se situe entre la parabole et le satellite. Sous des arbres, dans une forêt ou sous bois, il est difficile d'obtenir une bonne réception avec ce matériel. On ne peut pas dans tous les cas choisir son emplacement idéal pour obtenir une bonne réception. Une antenne TNT intérieure alimentée en de 5V à 12V DC n'est pas souvent plus efficace car il est plutôt conseillé que celle-ci soit montée sur un mât pour améliorer la qualité du signal reçu.
J'ai donc réalisé une antenne TNT démontable sur un mât extensible alimentée en 5V DC qui permet une très bonne réception avec un gain qui n'est pas négligeable.
Dans le cas ou l'on peut se brancher sur le 220V AC à l'étape, l'alimentation de l'antenne TNT pourra, soit se faire en 5V DC avec une prise allume cigare multi tensions, soit avec l'adaptateur 220V AC/5V DC fourni. Une rallonge de câble sera réalisée pour l'alimentation 5V et pour le câble coaxial TV.

Le matériel acheté :

• Une antenne intérieure en solde chez Brico dépot pour 7,90 euros. C'est une antenne amplifiée en 5V DC avec un gain de 45 dB. L'alimentation fournie est un adaptateur 220V AC / 5V DC.
• Une prise alume cigare multi-tensions 1,5V DC à 12V DC : Norauto 6,99 euros.
• Une raclette extensible pour nettoyer les pare brise. Seul le mât en aluminium de 70 cm sera utilisé (Je n'ai pas trouvé moins cher) : ACTION 1,90 euros.
• Une rallonge audio avec connecteur RCA 1,5 m: NOZ 0,90 euros. Je me sers des connecteurs RCA pour pouvoir changer l'alimentation 5V DC ou 220V AC.
• Une rallonge de type coaxial TV de 2 m : NOZ 0,75 euros.

Total : 18;44 euros

 Matériel fabriqué / récupéré :

• Un axe fixé sur la plaque en acier de 2 mm d'épaisseur pour le support de mât. (Usiné en aluminium)
• Un support de mât en contre plaqué de 10 mm et une plaque en acier de 100 x 100 mm ep 2 mm fixé sur le contre plaqué. (Assure la stabilité et la résistance)
• Des patins anti dérapants fixés sous la plaque de contre plaqué qui est revétue d'un "Venillla" blanc.
• Un support d'antenne en ABS réalisé sur imprimante 3D qui vient se fixer à l'arrière du boitier de l'antenne et emboité sur le haut du mât.
• Des clips qui permettent de maintenir les fils d'alimentation et le fil coaxial TV sur le mât.

Les photos de la réalisation :

PHOTOS DE LA REALISATION

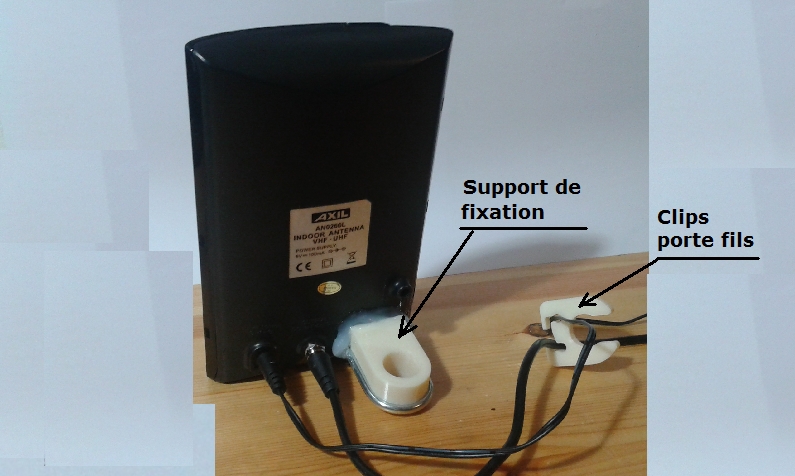

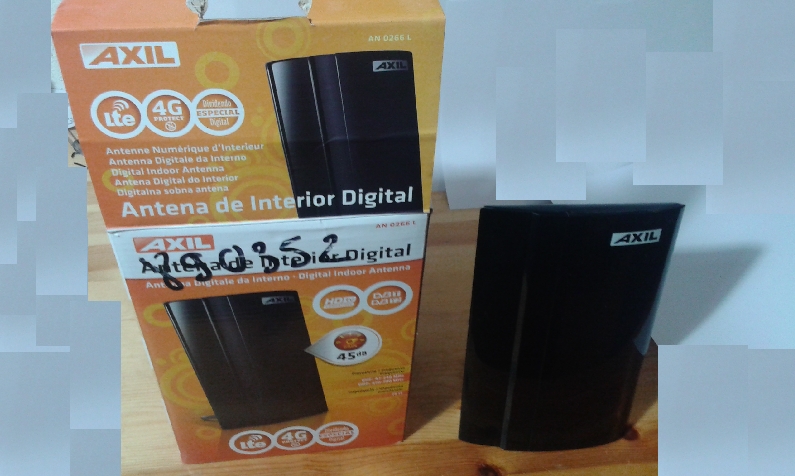

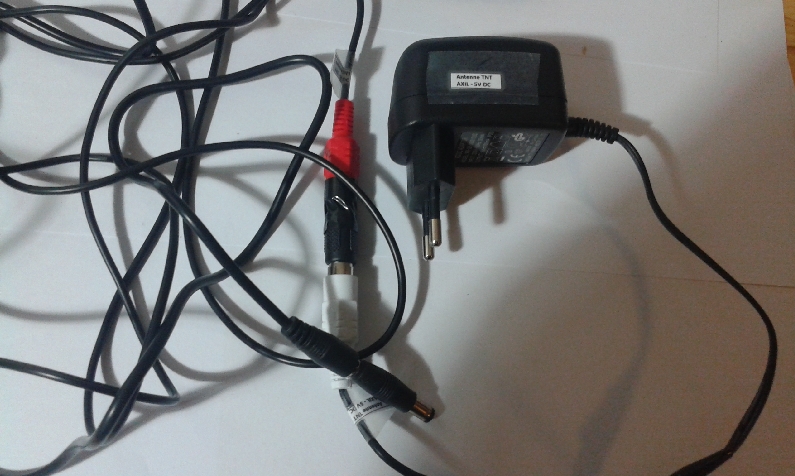

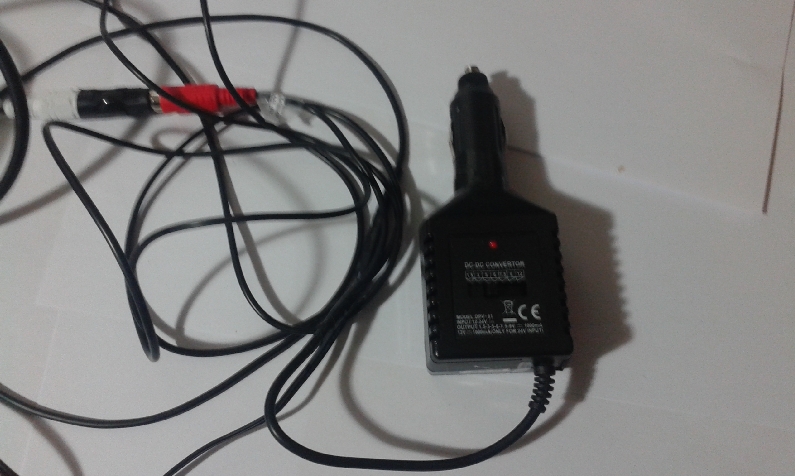

Antenne TNT AXIL Gain 45 dB	Support ABS et Clips ABS	Prise allume cigare multi tensions	Alimentation 220VAC/5V DC

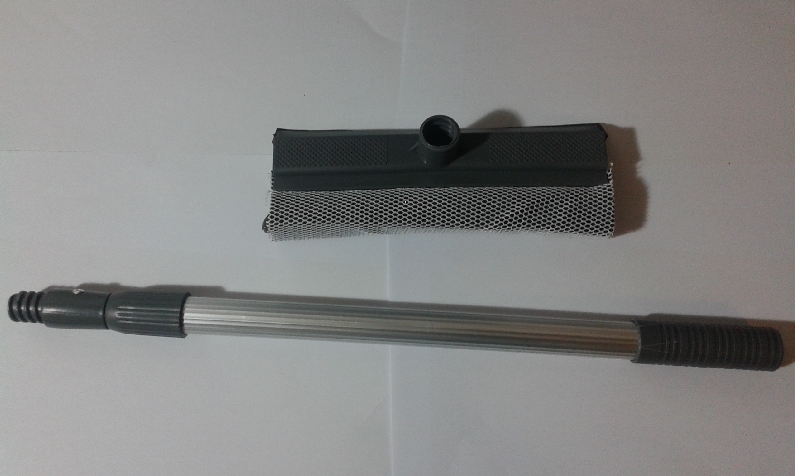

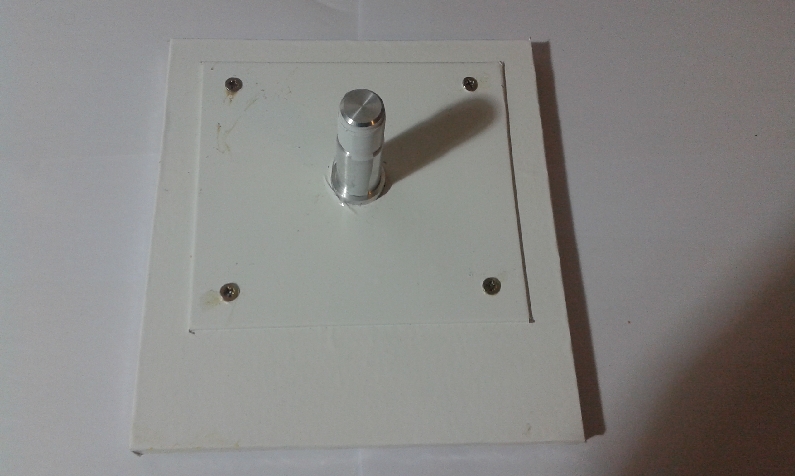

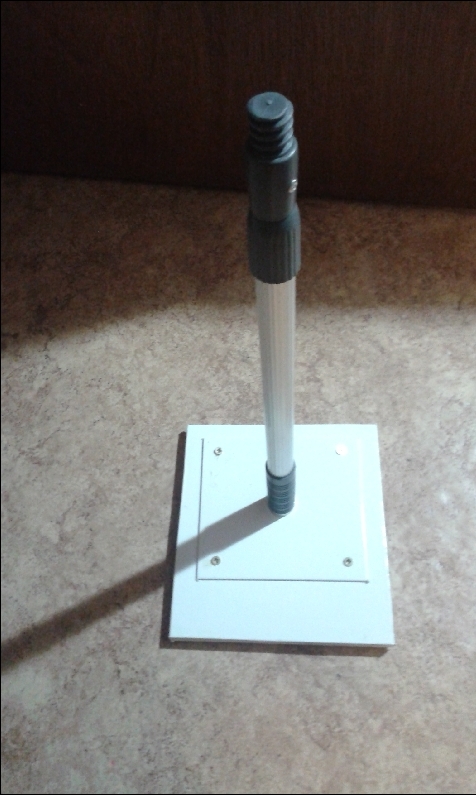

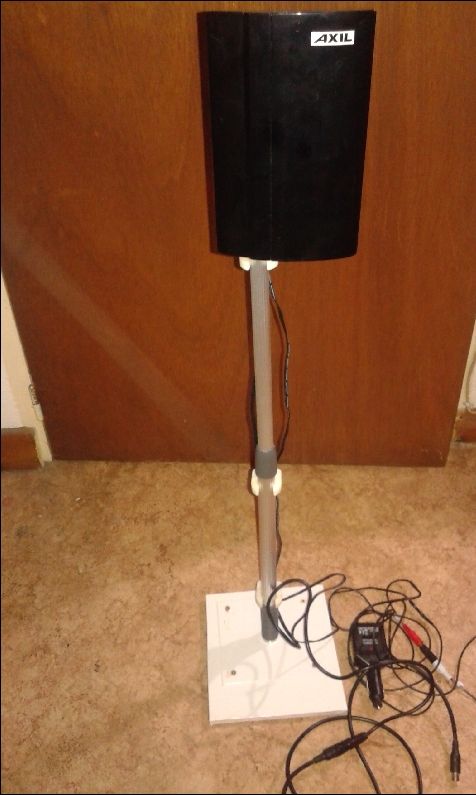

Mât extensible	Support de mât	Mât monté	Ensemble monté

Essais :

La réception est très correcte et permet de recevoir des chaînes TNT même avec une maison en obstacle entre le camping car et l'émetteur.

AC : Alternatif Courant - Courant Alternatif - En france 220V AC 50 Hz
DC : Digital ou Direct Courant - Courant Continu - Sur nos camping car 12V DC
