réalisations  Réalisation d'un système de blocage en position pour HUD
(Afficheur tête haute)


I - Problématique

J'utilise un afficheur tête haute (HUD) acheté chez ACTION depuis 2 ans environ. Système ultra efficace pour connaître sa vitesse en temps réel.
Le problème est que la glace d'affichage, à cause des vibrations, a tendance a se refermer et se dérégler. J'ai donc étudié et réalisé un système simple qui permet d'assurer un blocage en position angulaaire de cette glace une fois celle-ci réglée. La fabrication a été réalisée sur une imprimante 3D.
Je joins les fichiers SolidWorks et STL pour impression 3D pour ceux qui utilisent un système identique qui pose le même problème.

Voir Astuces et afficheur tête haute (HUD) >> ICI  <<

II- Réalisation

Le matériel :


Le système de blocage est simplement collé sur l'existant avec une colle spéciale matériaux plastiques.
Pour visualiser les PDF 3D vous devez utiliser Adobe Reader (Lecteur gratuit) si votre lecteur de PDF à défaut ne lit pas les PDF 3D volumiques.

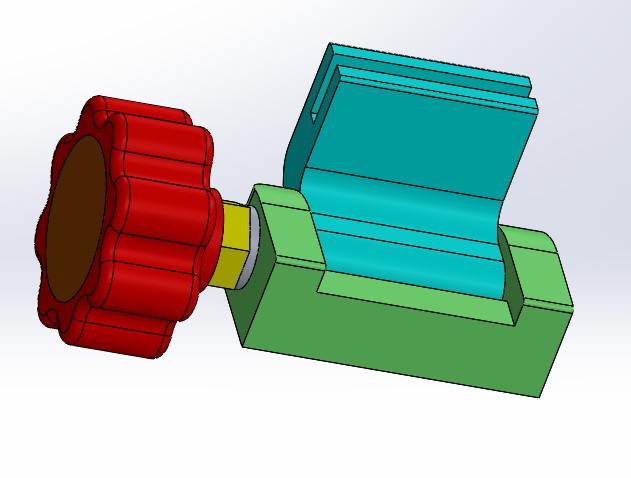

Photos / copies d'écran du système de blocage de l'afficheur tête haute (HUD)



Voir le PDF 3D de l'assemblage >>ICI<<

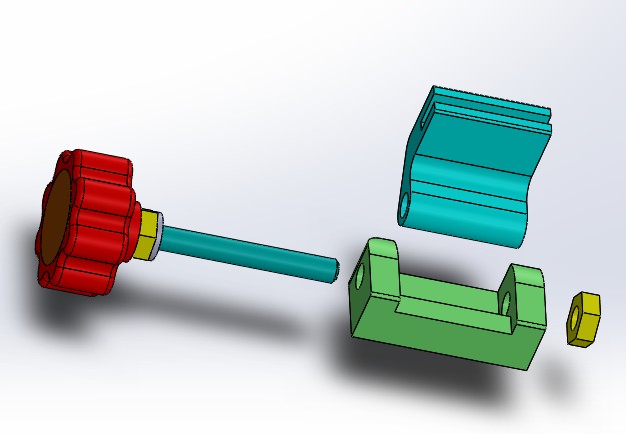

Assemblage éclaté

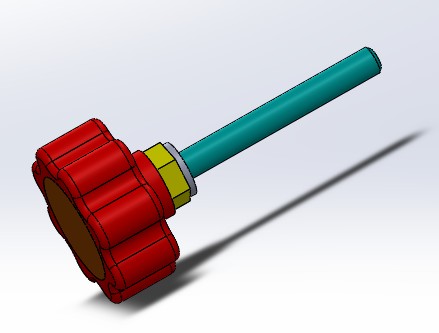

Voir le PDF 3D de la vis molettée >>ICI<<

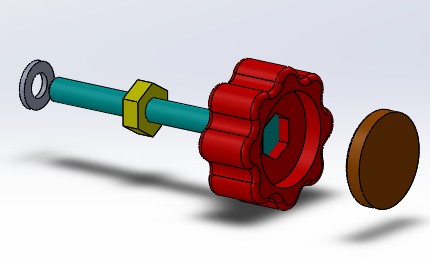

Assemblage vis molettée éclaté

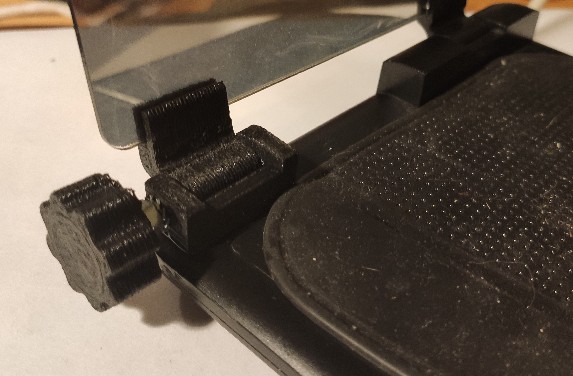

Réalisation système de blocage monté et collé



Réalisation système de blocage monté et collé



Exemple d'utilisation de l'afficheur tête haute
