Retour à l'index des réalisations Réalisation d'un compas de fenêtre


Sur mon camping car dans la partie capucine, se trouve une baie de petite dimension. Lors de l'achat, le vendeur m'a dit qu'il y avait un problème et que l'on ne pouvait ouvrir le battant !. <Il y a un défaut de fabrication de Trigano> m'a t-il dit. <J'ai changé 2 fois le système et il casse systématiquement>. En effet après examen du problème le système s'arqueboute et étant donné ses faibles dimensions, celui-ci peut se casser facilement dès qu'un effort trop important lui est donné pour fermer la baie.

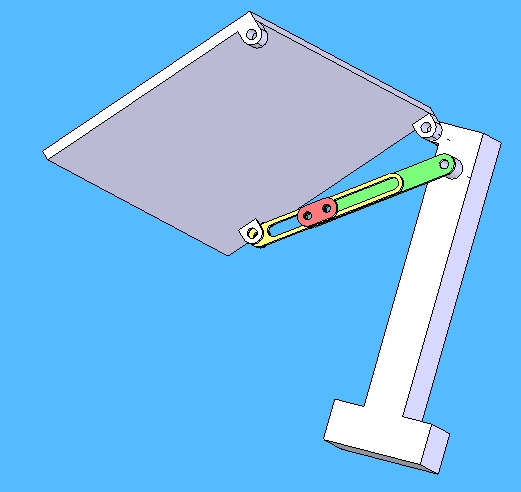

J'ai donc réalisé un compas de petite taille pour remplacer le système "Trigano" d'origine. Les pièces en tôle d'épaisseur 1.5mm ont été découppées sur découpeuse laser. Le blocage en position se fait par l'intermédiare d'un écrou papillon. J'ai optmisé l'angle d'ouverture de façon à ouvrir la baie jusqu'à une position horizontale, soit 90° de battement.

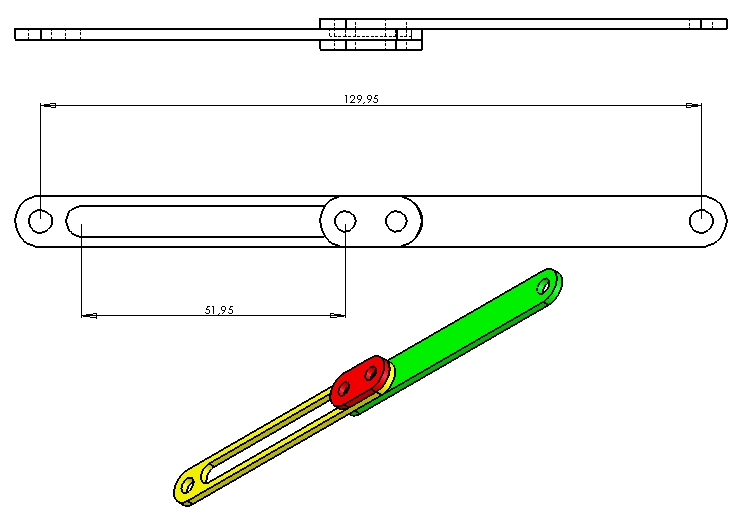

Télécharger les fichiers au format SolidWorks >   Télécharger

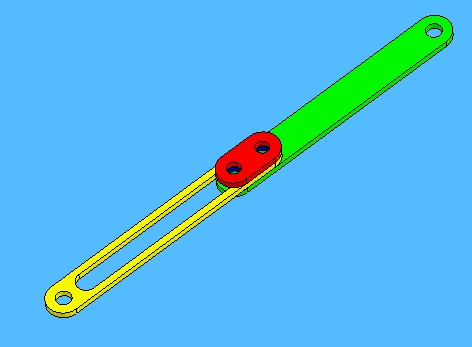

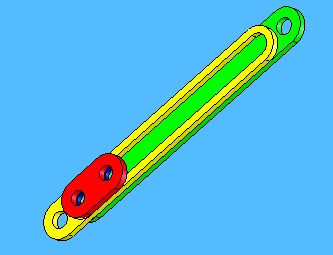

Compas de fenêtre

Télécharger

Télécharger
Télécharger Télécharger

Voir l'assemblage en PDF 3D

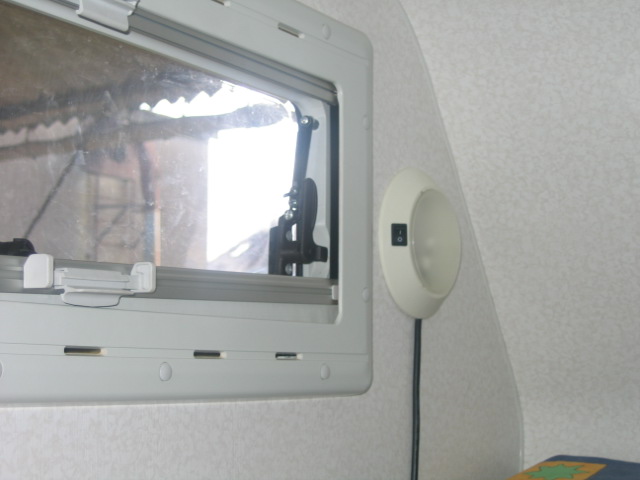

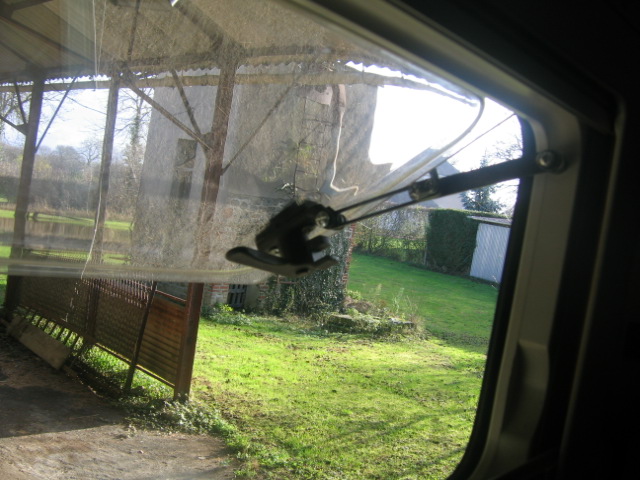

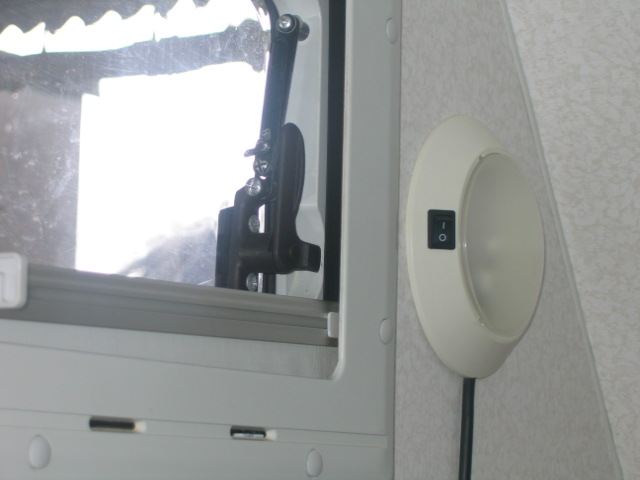

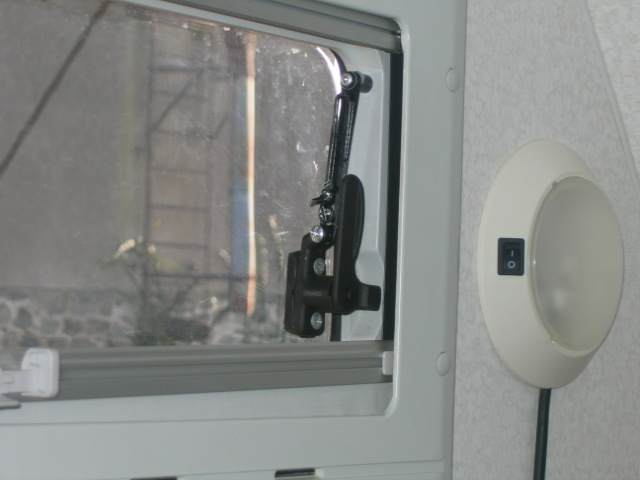

Photos de la réalisation
