réalisations  Réalisation d'un mini enrouleur pour tuyau plat


I - Problématique

Souvent nous avons besoin que de quelques mètres de tuyau pour faire le plein de nos réservoir d'eau propre. Inutile de dérouler les 15 ou 25 mètres de tuyau du gros dévidoir. J'ai donc réalisé un mini enrouleur qui permet d'enrouler 5 mètres de tuyau plat qui tient dans de petites dimensions : 190 mm x 250 mm x 50 mm d'épaisseur. Cet enrouleur sera directement fixé dans la soute.(5 mètres de tuyau dans 400 cm²)

II- Réalisation

Le matériel :

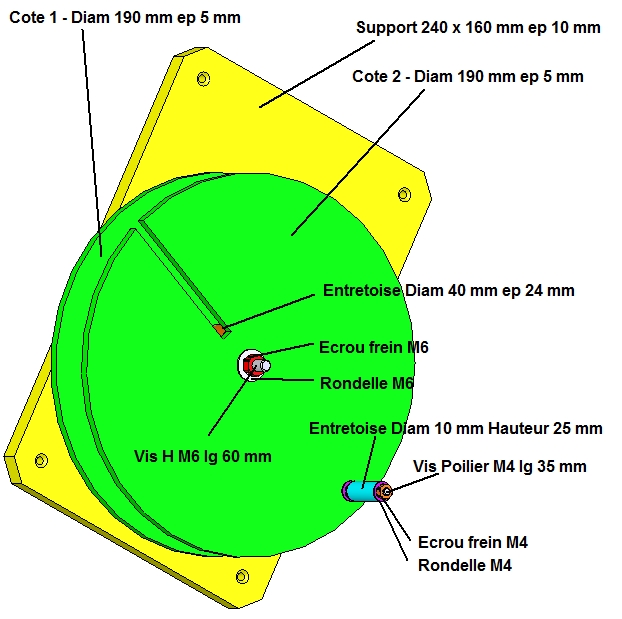

Deux planches de contreplaqué de diamètre 190 mm, épaisseur 5 mm, un support de 240 x 160 mm de 10 mm d'épaisseur, 1 vis H M6 x 60 mm, 1 vis Poilier M4 x 35 mm, quelques rondelles et écrous..., un peu de peinture verte de colle et c'est pratiquement tout.

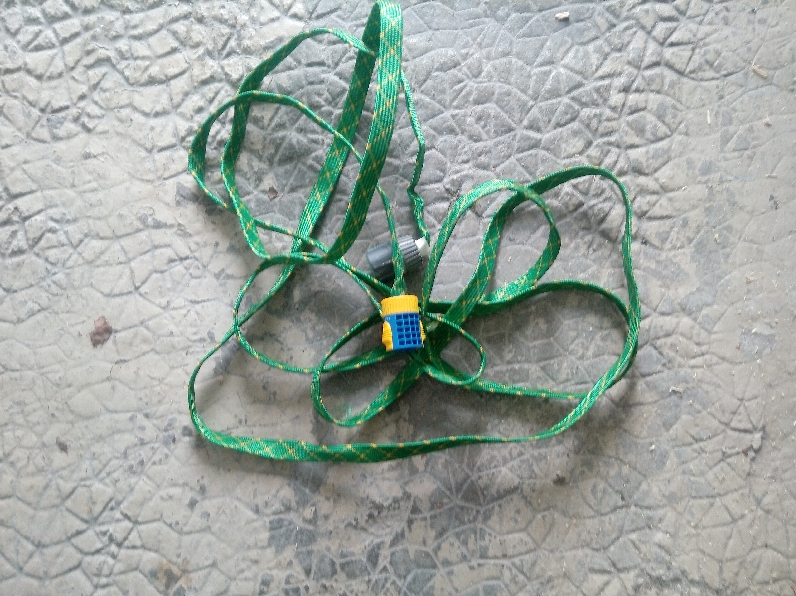

Photos de l'enrouleur pour tuyau plat

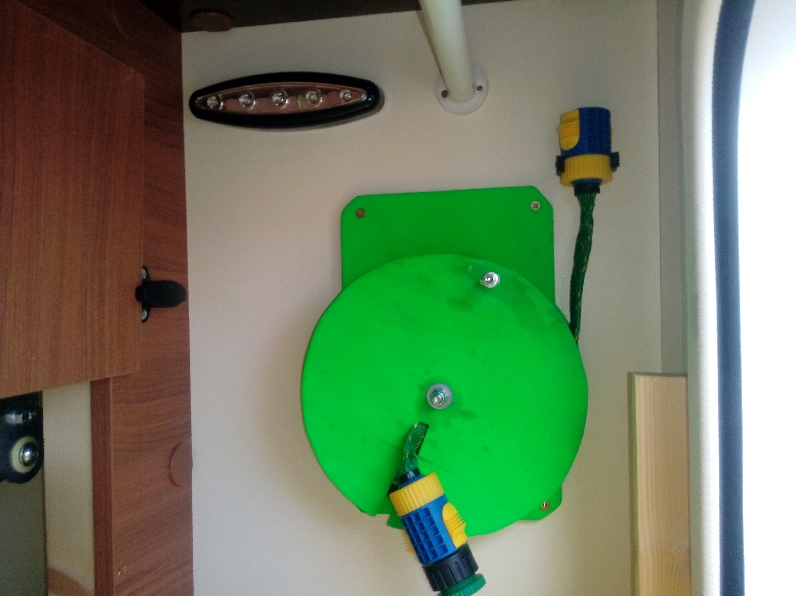

Enrouleur monté dans la soute

Voir l'assemblage en PDF 3D >>ICI<<
