réalisations  Transformation d'une perceuse sans fil HS en perceuse 12 V


I - Problème

Il suffit d'avoir besoin d'une perceuse pour réparer ou bricoler je ne sais quoi dans le camping-car et se trouver démuni.
Je possède une vieille perceuse sans fil de marque Peugeot de plus de 20 ans dont la batterie est HS avec l'impossibilité de trouver une nouvelle batterie. Le modèle et la marque n'existent plus.

II- Solution

J'ai donc acheté une prise double allume-cigare afin de récupérer la prise mâle.
J'ai démonté la batterie HS, récupéré le système de contact et remplacé les batteries par un tasseau de bois ajusté aux dimensions de la batterie.
J'ai ensuite réalisé sur imprimande 3D un bouchon aux diménsions du fond de batterie, le tout fixé par vis agglo.

IV - Réalisation

Rien n'est plus parlant que quelques photos de la fabrication et du résultat final...
Vous pouvez télécharger, le PDF3D du bouchon et le fichier au format STL.
PDF3D : Suivant les navigateurs vous devez télécharger en enregistrer sur votre disque dur le fichier PDF3D avant de pouvoir le visualiser.

- Photos de la réalisation -
Cliquez sur les vignettes pour visualiser en plein écran

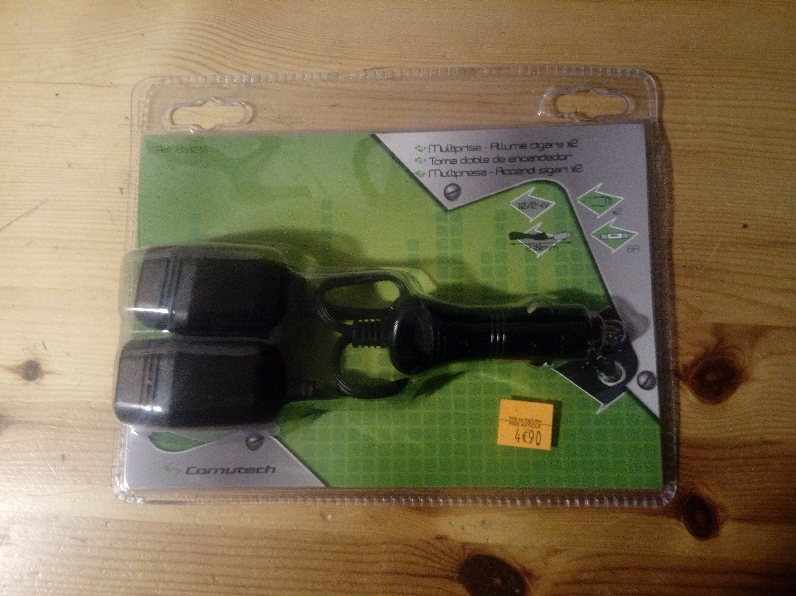

Prise 12V

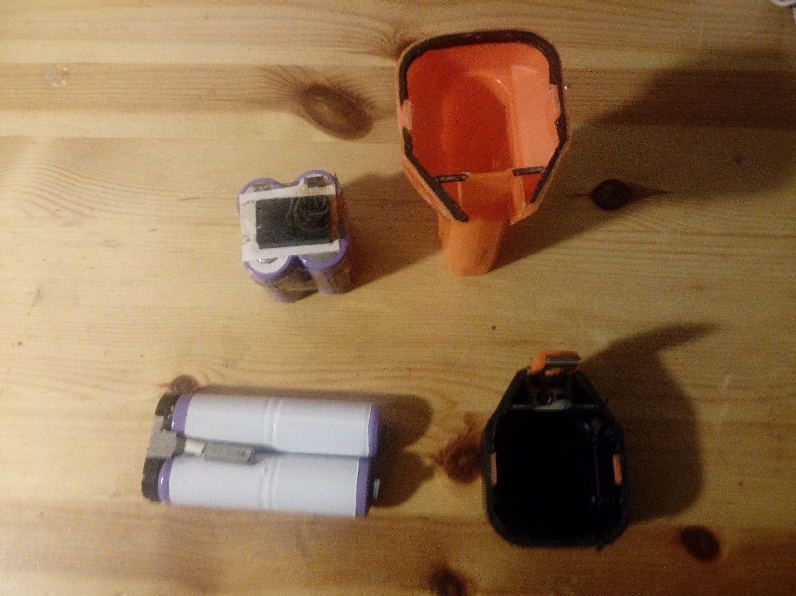

Démontage de la batterie HS






Ajustement du liteau et adaptation
du système de contact

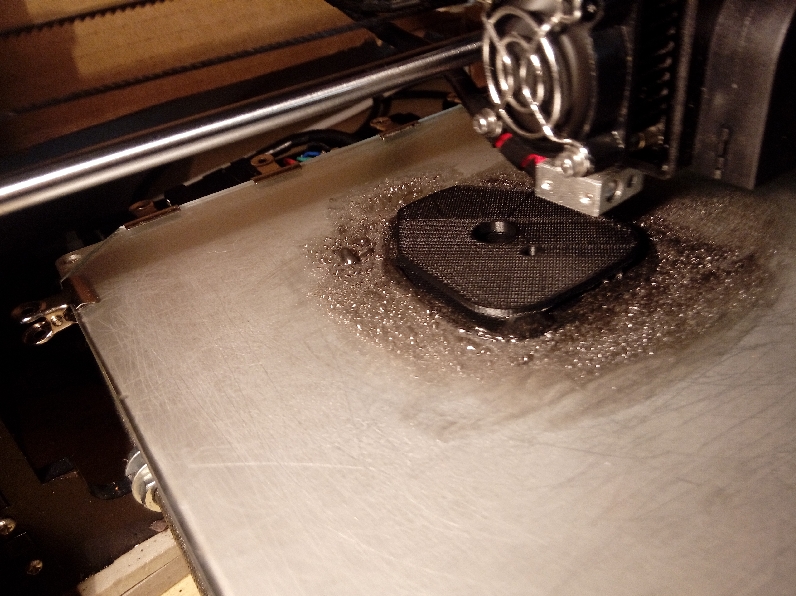

Impression 3D en ABS du bouchon

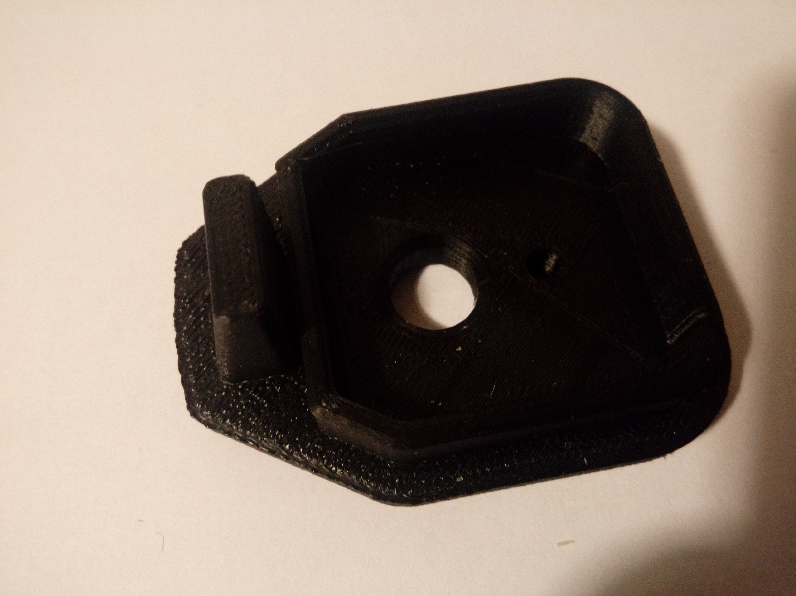

Bouchon en ABS terminé

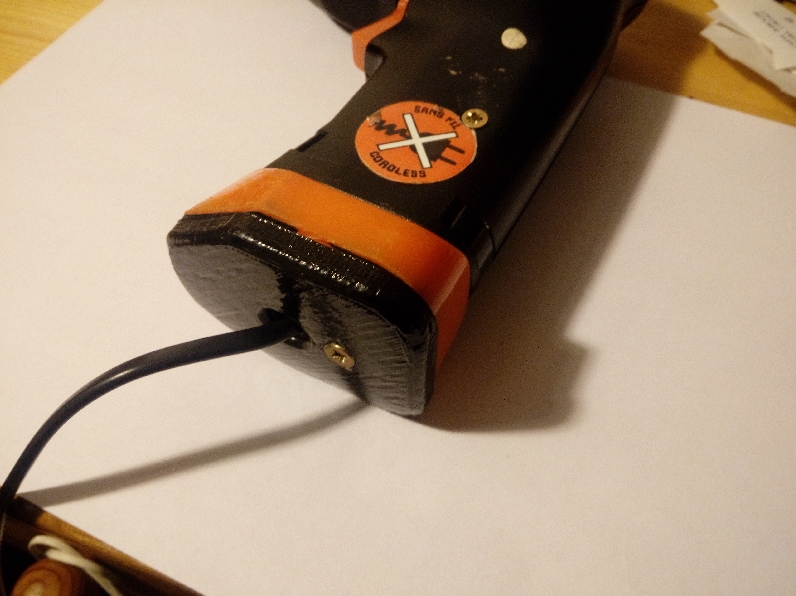

Résultat final ensemble monté


Voir le PDF3D du bouchon


Télécharger le fichier du bouchon au format STL pour impression 3D >>ICI<<

Nota : Pour visualiser les assemblage en PDF 3D vous devez installer une des dernières versions de Adobe Reader, application gratuite.
