Etude et réalisation d'un robinet pour machine à laver portable 12 Volts

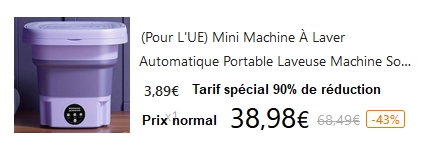

J'avais profité d'une annonce, il y a maintenant 3 ans, du nouveau vendeur en ligne TEMU pour acquérir une machine à laver portable avec 90% de réduction.
Vu le prix de 3,89 euros frais de port compris, même si c'est un gadget rien ne sera vraiment perdu.
Après un premier essai en condition réelle il s'avère que cette machine à laver portable est très fonctionnelle.
Cette machine s'avère très pratique pour le lavage de petits vêtements bien entendu vu sa capacité limitée.
Un bloc d'alimentation 230V-12VDC 2A est fourni. J'ai donc réalisé un câble prise allume-cigare vers la machine avec le même connecteur ce qui permet d'utiliser cette machine même si l'on n'est pas connecté sur le secteur. La consommation est minime de 24 Watts maxi en essorage.
Cette machine portable permet de laver, de rincer, et d'essorer avec des cycles de fonctionnement relativement simplifiés, mais ça marche !

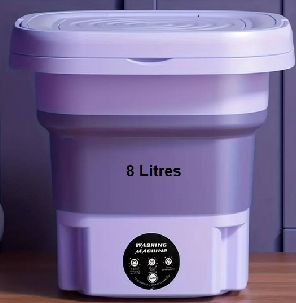

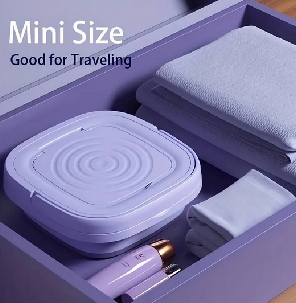

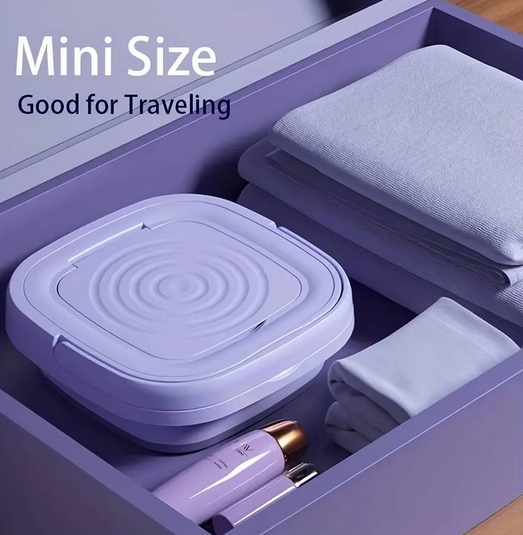

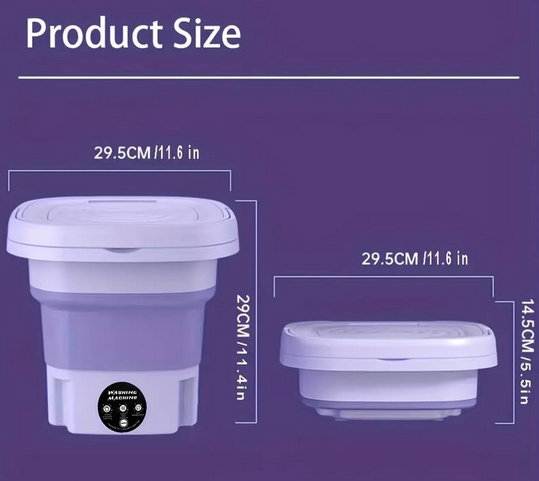

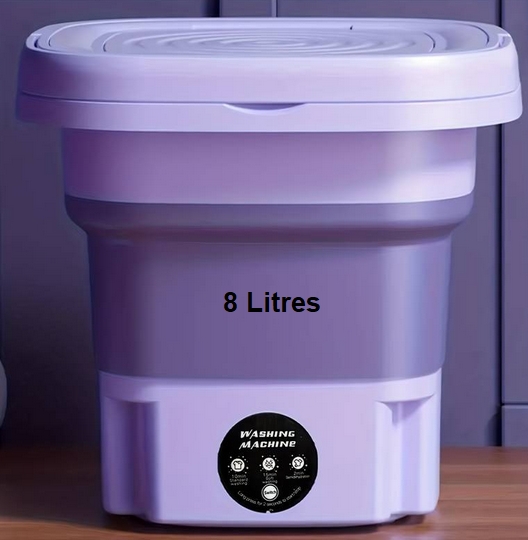

Machine à laver portable 12 V DC

Le problème, que j'ai souvent rencontré, est la vidange des eaux usées de cette machine à laver portable.

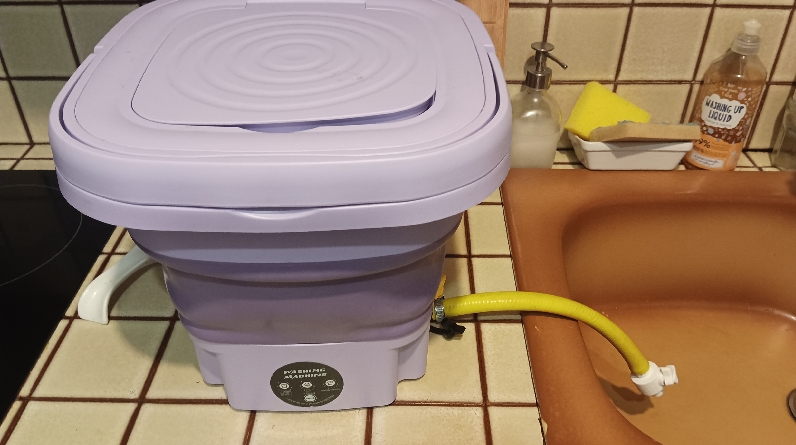

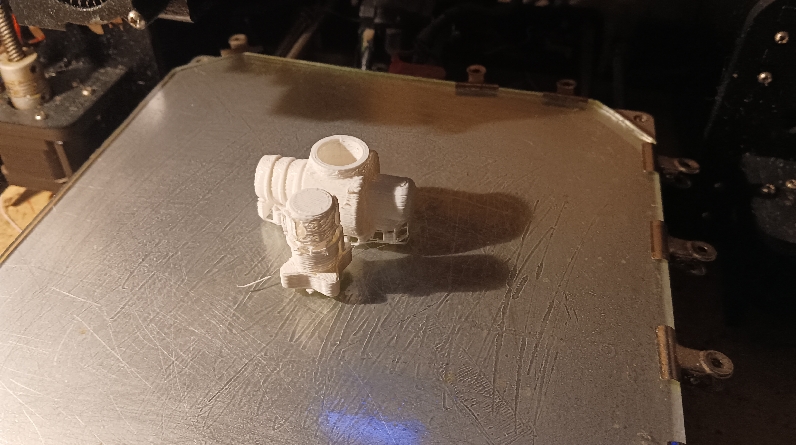

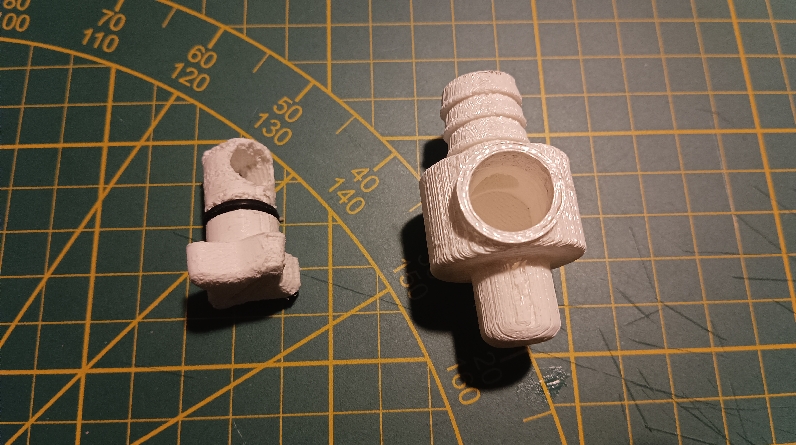

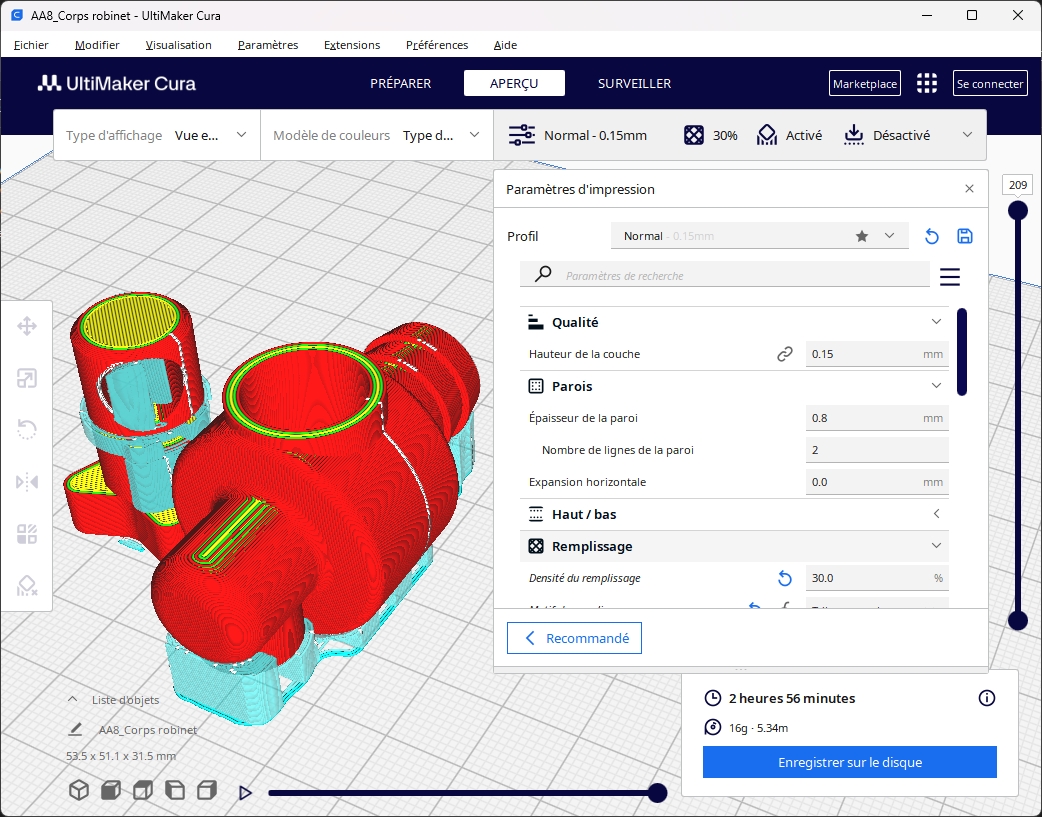

J'ai donc décidé d'étudier et de réaliser un simple robinet pour effectuer la vidange dans l'évier du camping-car ou autre évier...

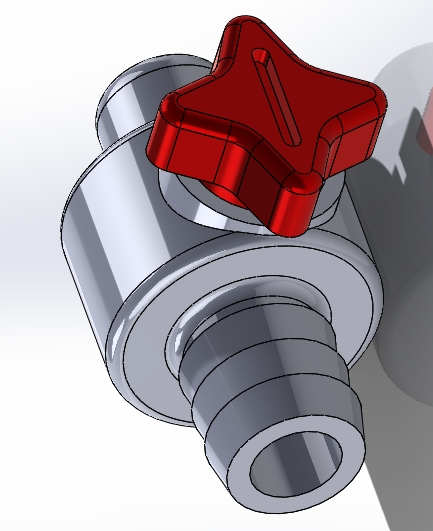

Etude du robinet sous SolidWorks

Le robinet doit être le plus compact possible, se stocker dans la machine à laver repliée, s'adapter aux différents types d'éviers.

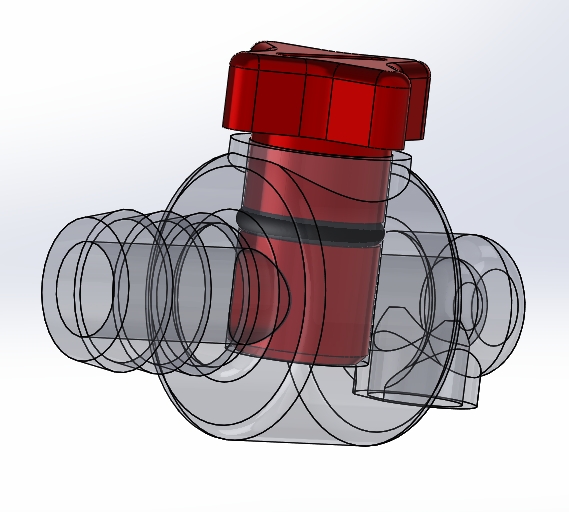

Etude SolidWorks

Voir le PDF 3D de l'assemblage monté (Vous devez utiliser Adobe Reader PDF au minimum) >>ICI<<
Voir le PDF 3D de l'assemblage Bouton+Joint (Vous devez utiliser Adobe Reader PDF au minimum) >>ICI<<

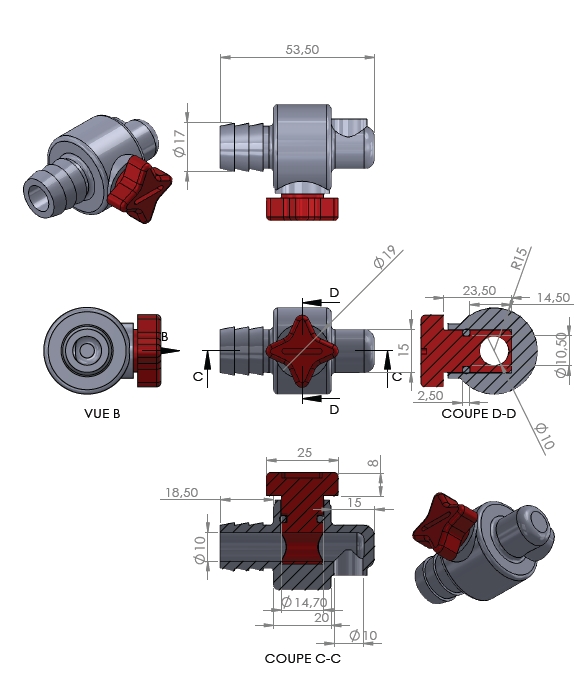

Dessin de définition
