réalisations  Réalisation de systèmes de blocage pour robinets poussoir


I - Problème

Que celui qui n'a jamais pesté devant un robinet avec poussoir pour faire son plein d'eau lève le doigt.
Bien sur des solutions avec sangle de vélo, élastiques, chambre à air, etc..,  existent mais cela ne "tient" pas toujours très longtemps.
Impossible de faire la vidande de la cassette WC ou vidanger les eaux usées sans surveiller que la sangle n'a pas lachée ! Et bien sur elle a ripée pendant que vous aviez le dos tourné.

II - Les 2 réalisations

1- Modification d'une clé de filtre à huile avec réglages rapides et blocage par vis.

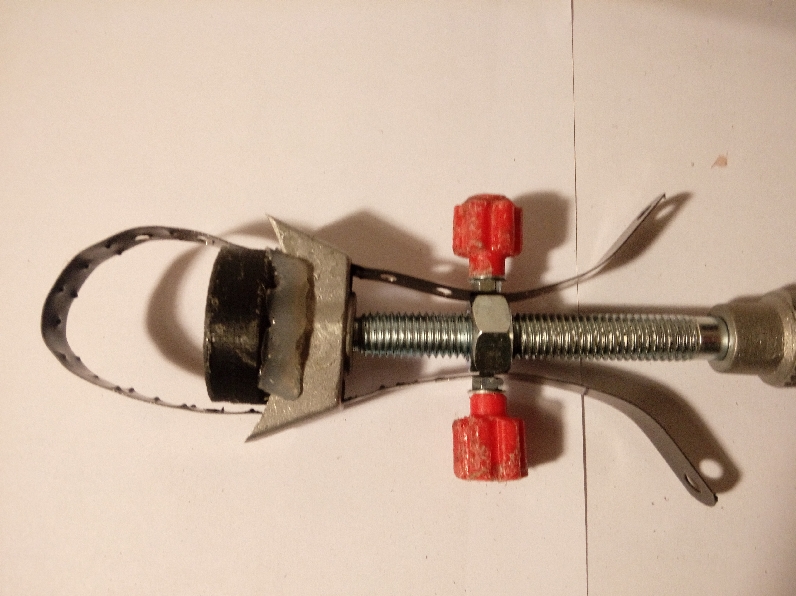

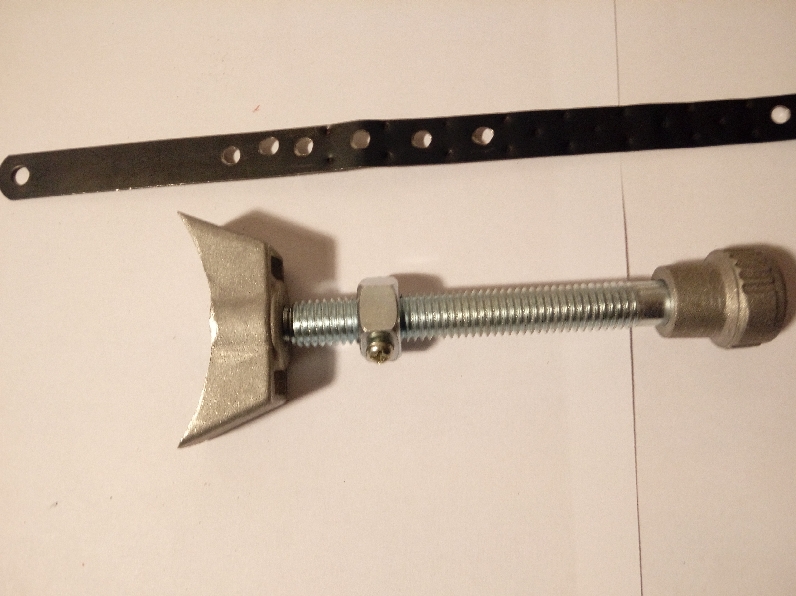

- Un embout adapté sera réalisé sur imprimante 3D en ABS et collé sur la clé de filtre à huile. La sangle (tôle en acier) de la clé de filtre à huile sera percée de plusieurs trous de Ø 4.5 mm afin d'assurer un préréglage rapide du système.

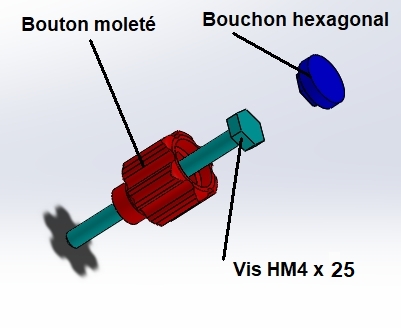

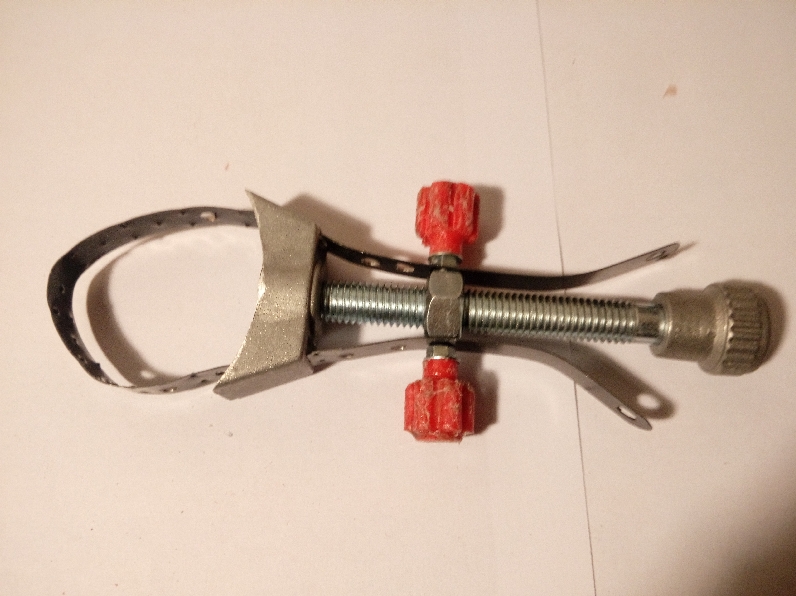

- 2 boutons moletés, également réalisés sur imprimante 3D, permettent un pré-réglage rapide. Le système de réglage de la clé à fitre à huile assure le blocage en postion du système. "Ainsi aucun ripage et pas pas de sangle qui lache".

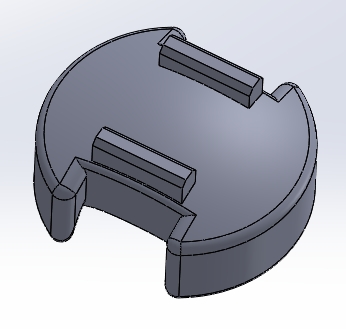

LA PARTIE CONCEPTION

Voir le PDF3D

Voir le PDF3D

Voir le PDF3D

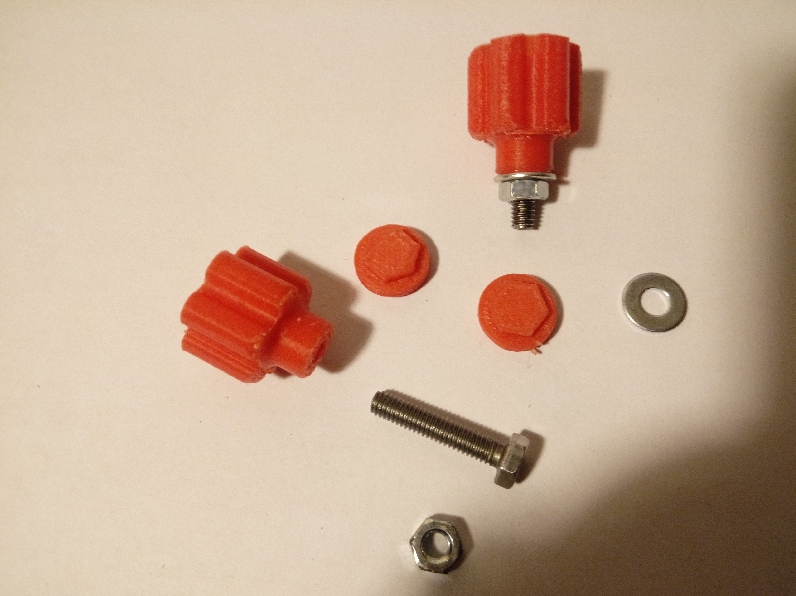

LES PHOTOS DE LA REALISATION

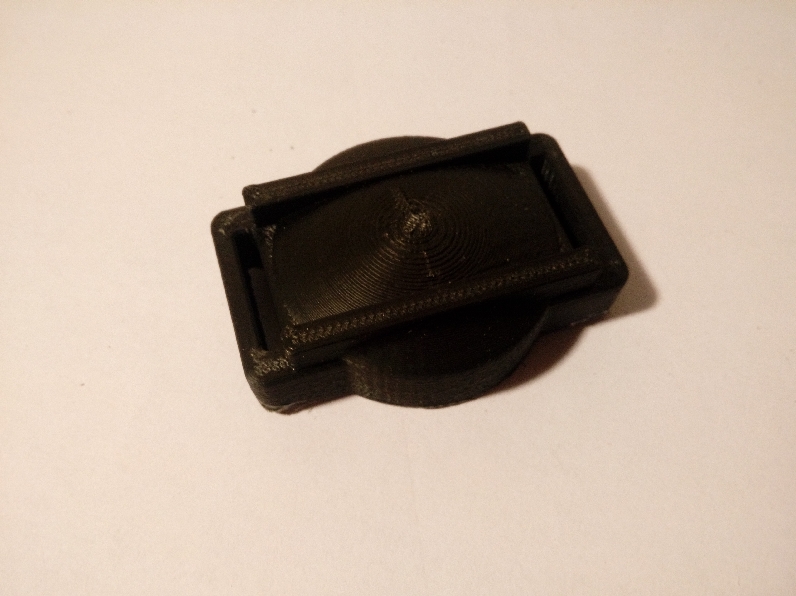

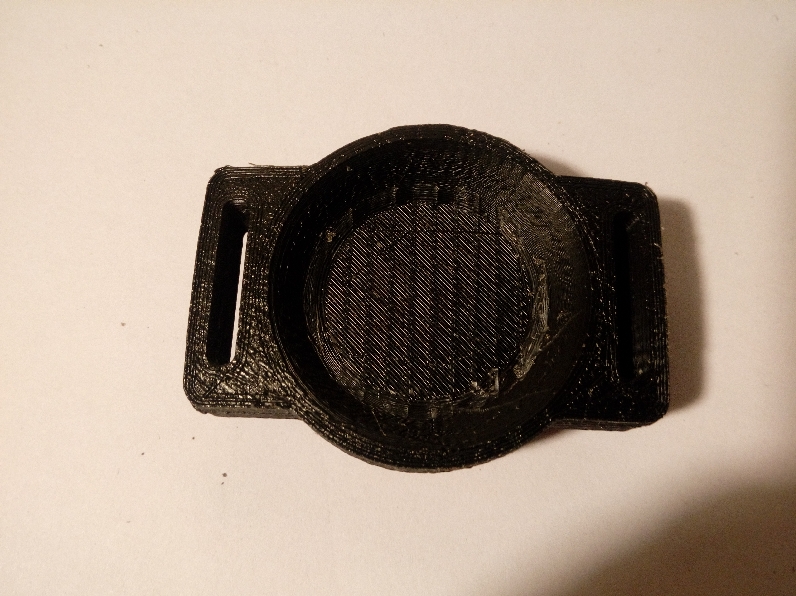

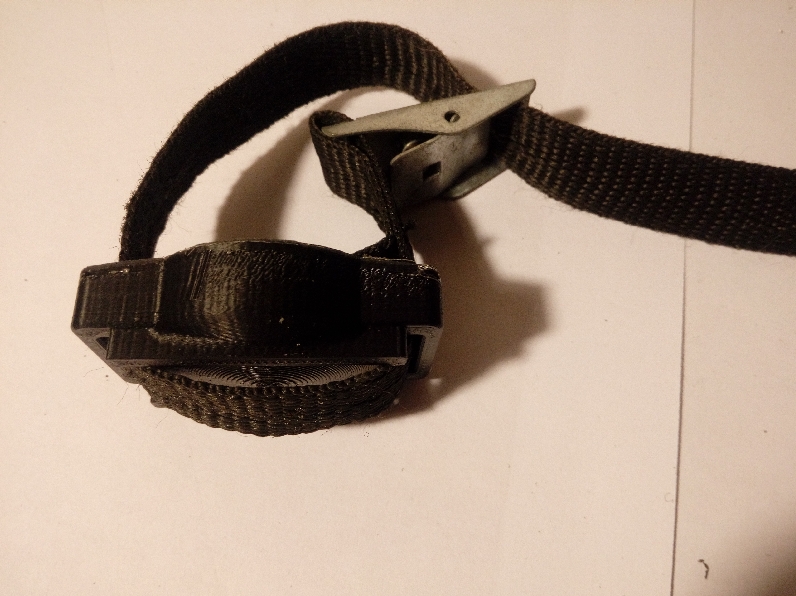

2 - Un maintien du bouton pression grâce à une sangle et embout adapté N°1.

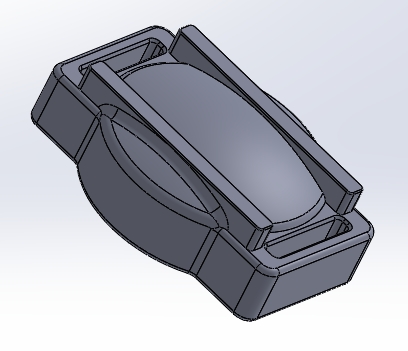

LA PARTIE CONCEPTION

Voir le PDF3D

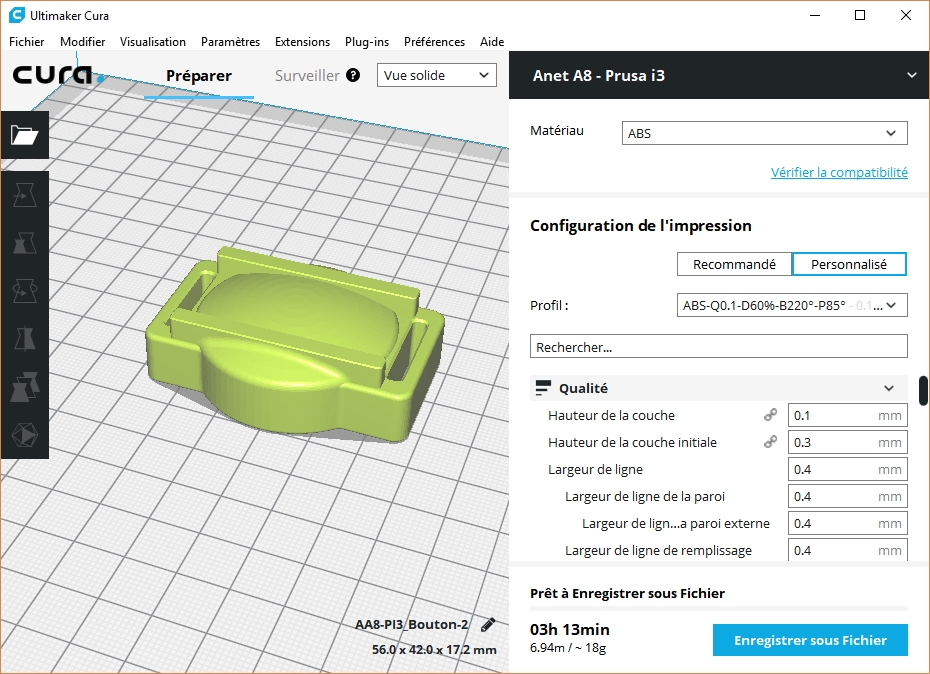

Copie d'écran du logiciel CURA pour impression 3D

Voir le PDF3D

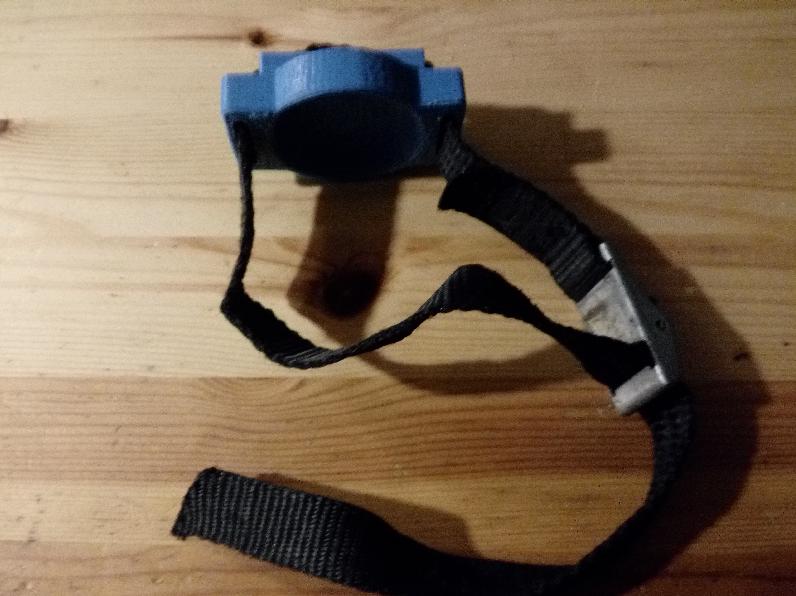

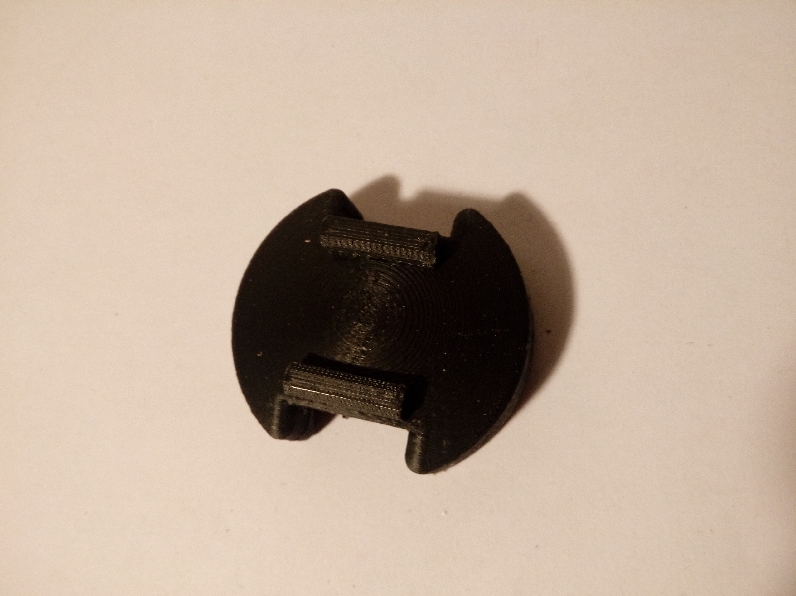

LES PHOTOS DE LA REALISATION

     Télécharger les 2 embouts au format STL >> ICI<<

Télécharger le bouton moleté au format STL >>ICI<<

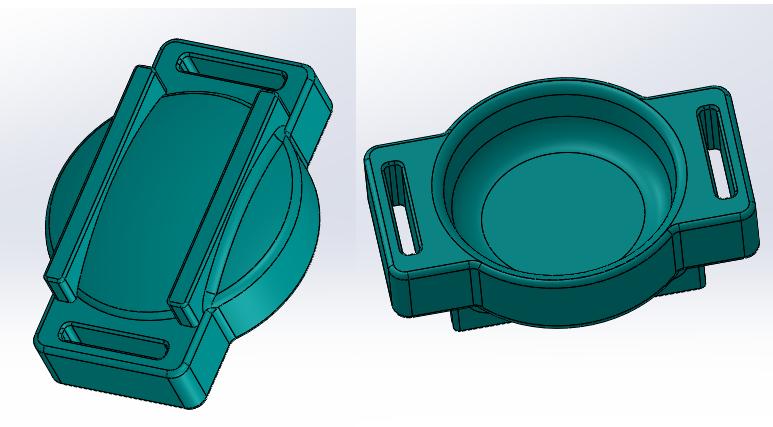

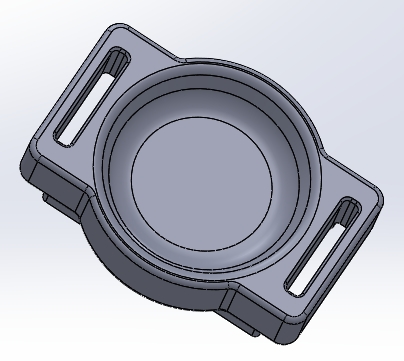

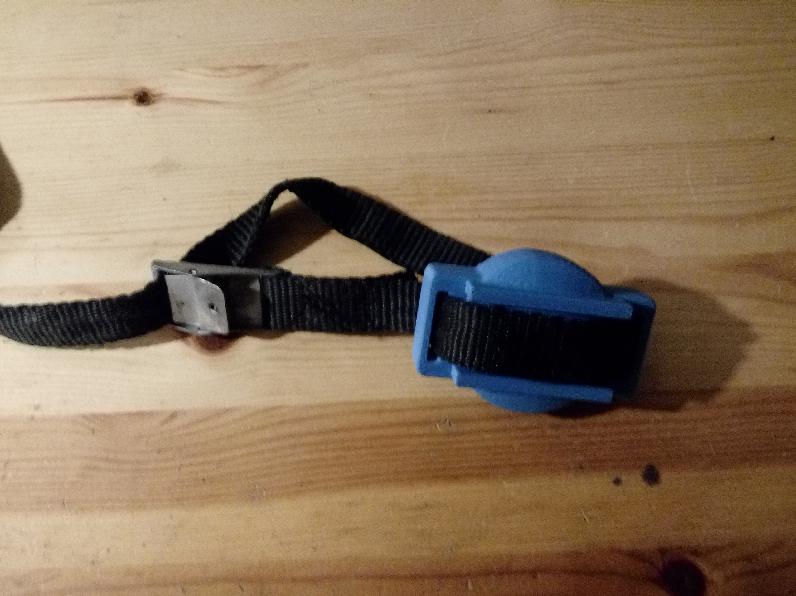

3 - Bouton N° 3 de dimensions plus importantes -  Sangle et embout adapté N°3. (Mise à jour 08/2018)

Télécharger l'embout N3° au format STL >>ICI<<
