réalisations  Réalisation d'un "Steadicam" (stabilisateur) pour caméra sport type GoPro


"Steadicam" (stabilisateur) pour caméra sport type GoPro 2 axes gyroscopiques

Voir réalisation de différents systèmes de supports pour caméra sport>> ICI <<

I - Problématique

Les caméras "sport", copies des caméras GoPro, sont à la mode. J'ai acheté à ACTION une caméra sport 4K WIFI avec une résolution de 16M de pixels pour 34.90 euros en promo. La qualité des films et photos est assez exeptionnelle par rapport au prix de cette caméra.

Beaucoup de camping-caristes (ou non) se découvrent des talents de cadreurs, monteurs, réalisateurs avec ce type de caméra mais souvent avec quelques lacunes de cadrage...

Etant donné les faibles dimensions de ce type de caméra, et ses systèmes de préhension, il est très facile de rater des plans de prises de vue suite à "des bougers" intempestifs, il est également très difficile de conserver un plan horizontal de cadrage. On peut fixer ce type de caméra sur une perche à selfie mais les résulats ne sont pas meilleurs. Au bout du compte les vidéos deviennent difficiles à visualiser et à monter. Pour essayer de gagner en qualité de prises de vue j'ai réalisé un système de stabilisateur 2 axes gyroscopique à partir d'un maximum d'éléments de récupération et de quelques pièces imprimées sur imprimante 3D.

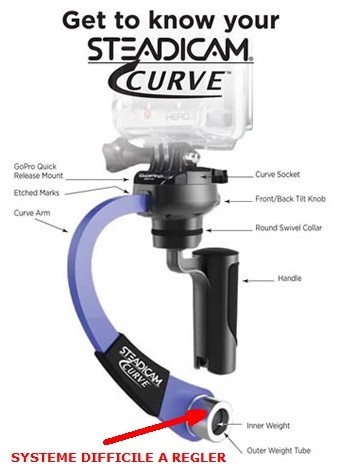

Constats : Les stabilisateurs steadicam de type "Curve" sont ultra difficile à régler, il faut régler les contrepoids placés en dessous de la caméra pratiquement au mm près. Pourquoi ne pas utiliser la gravité, système de gestion d'équilibrage totalement gratuit. Les systèmes motorisés 3 axes gyroscopiques sont hors de prix et coutent bien plus cher que la caméra.

II- Réalisation

J'ai donc réalisé, avec quelques pièces imprimées sur imprimante 3D et quelques éléments de récupération avec un peu de visserie, un stabilisateur "steadicam 2 axes gyroscopique" qui permet de réaliser des plans de prise de  vue toujours horizontaux et de limiter les "bougers" intempestifs.

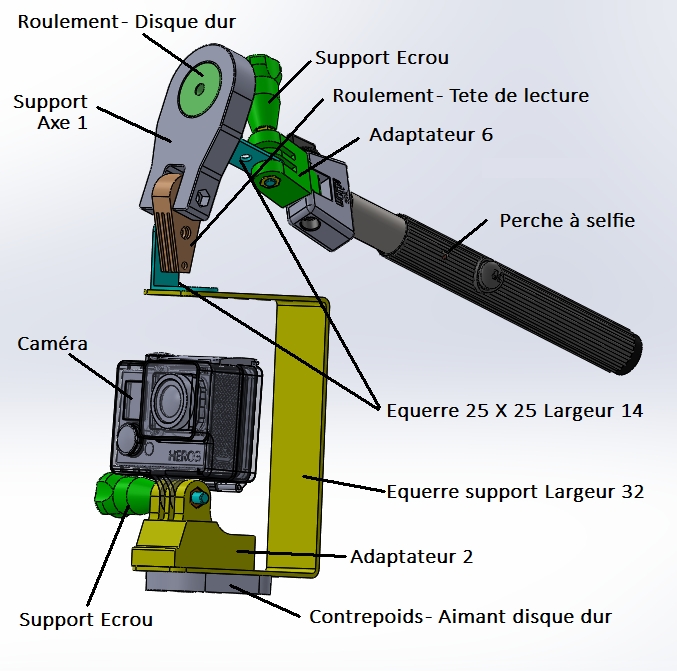

Le matériel acheté ou récupéré :



Cliquez sur les images pour voir le PDF3D

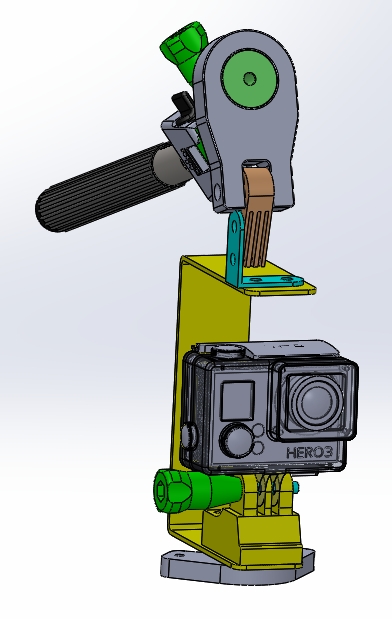

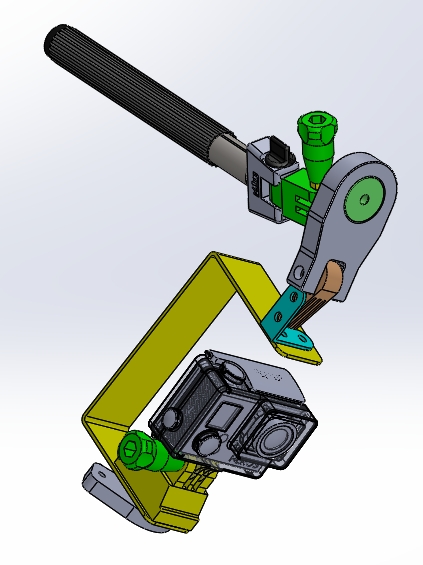

Voir l'assemblage en PDF 3D >> ICI<<

Si votre navigateur ne supporte pas la visualisation des PDF3D, télécharger et
enregistrer les fichiers PDF3D sur votre ordinateur pour les visualiser plus tard.

Adobe Acrobat Reader permet de lire les fichiers PDF3D.

Télécharger les fichiers au format STL pour impression 3D >> ICI<<


Photos de la réalisation

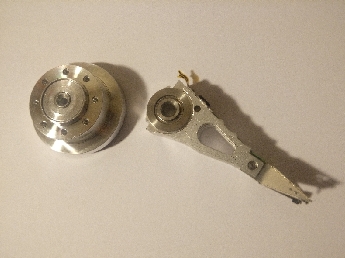

Roulements disque dur

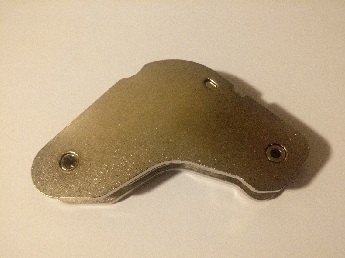

Contrepoids (Disque dur)

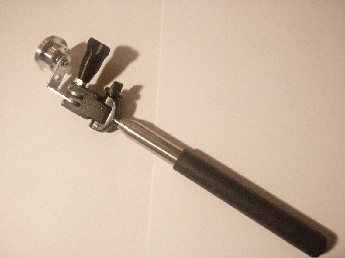

Perche à selfie

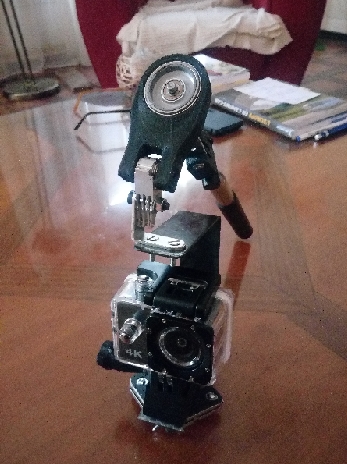

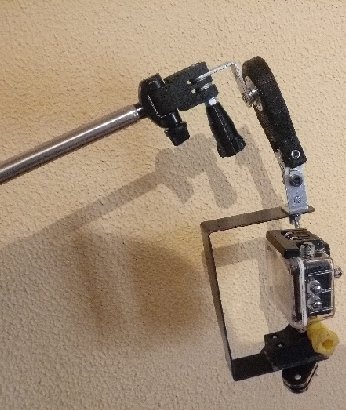

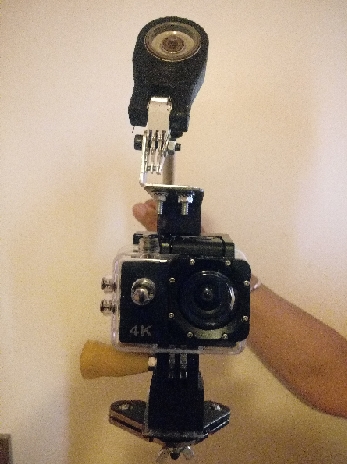

Ensemble monté


Ensemble monté


Ensemble monté
