SOLUTIONS POUR REPARER LES STORES LATERAUX REMIS

Comme beaucoup d'entre nous j'ai subi la défaillance technique de fabrication des stores REMIS latéraux.
L'articulation, très mal étudiée, se casse en deux morceaux même lors d'une utilisation normale.
C'est un défaut de conception, le fabricant ne propose pas de pièce de rechange.
Le matériau choisi,
 en pièce d'origine, n'est pas suffisamment résistant et il est très mal conçu avec des amorces de rupture.

Je vous propose 4 solutions pour se dépanner à moindre frais.
Les fichiers au format STL permettent l'impression 3D.


Cliquez sur les images pour les agrandir.

Solution n° 1

Une réparation de fortune avec de l'adhésif.
Lorsque l'on est pris au dépourvu cette solution permet d'ouvrir et de fermer le store latéral afin d'occulter la lumière et de conserver une intimité le soir.

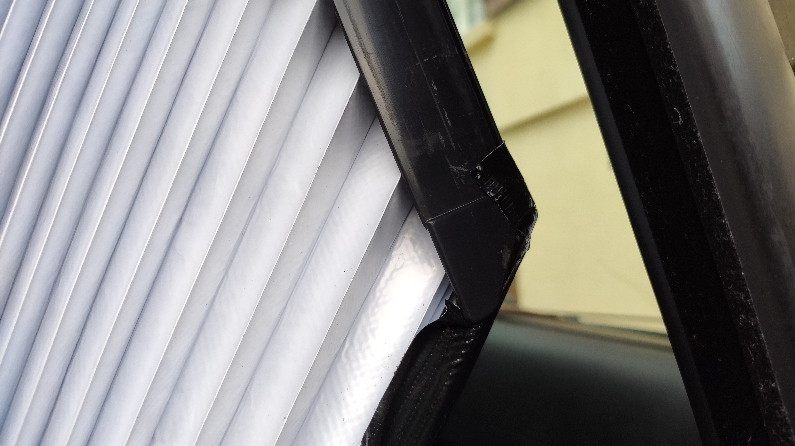

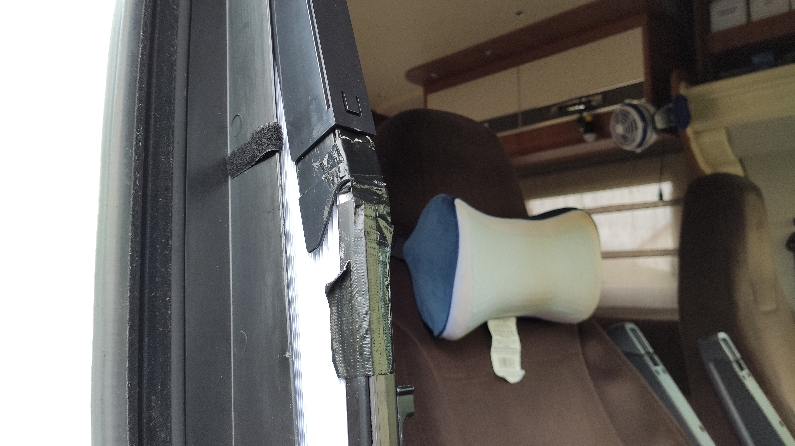

Réparation provisoire avec de l'adhésif





Solution n° 2

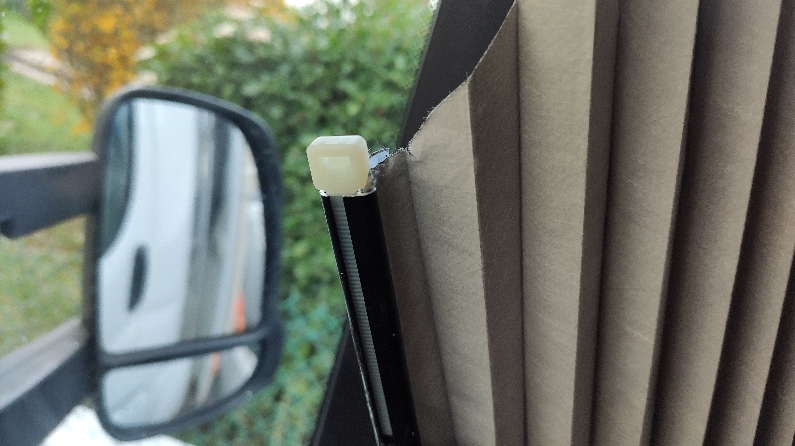

Utilisation de colliers de type "Colson"

Cette solution, réparation à moindre coût, est bien connue par la plupart des camping-caristes.
Le plus difficile est de démonter la partie qui se situe dans le profilé aluminium du bas
.
Pour la partie supérieure il faut de préférence utiliser un petit tournevis pour écarter la chape qui tient le morceau haut de l'articulation.

La solution que j'ai trouvée est de percer un trou de diamètre 2mm dans la partie basse et à l'aide d'une vis insérée dans le trou.
Ensuite il suffit de tirer le morceau cassé à l'aide d'une pince.
C'est un peu laborieux mais au bout de quelques minutes j'ai réussi à enlever le morceaux cassé.

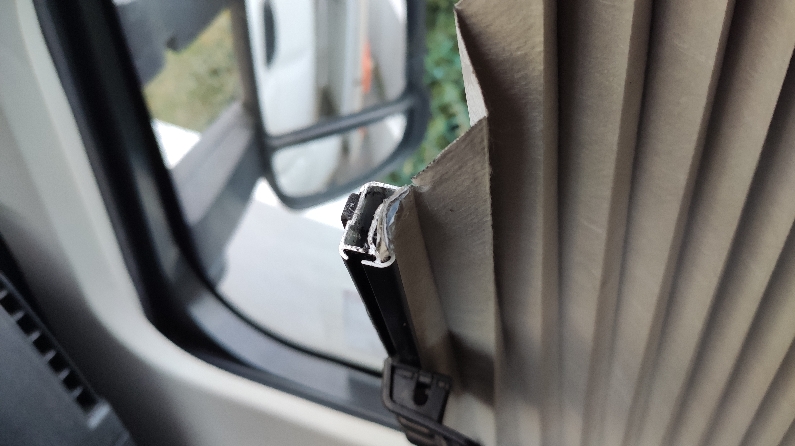

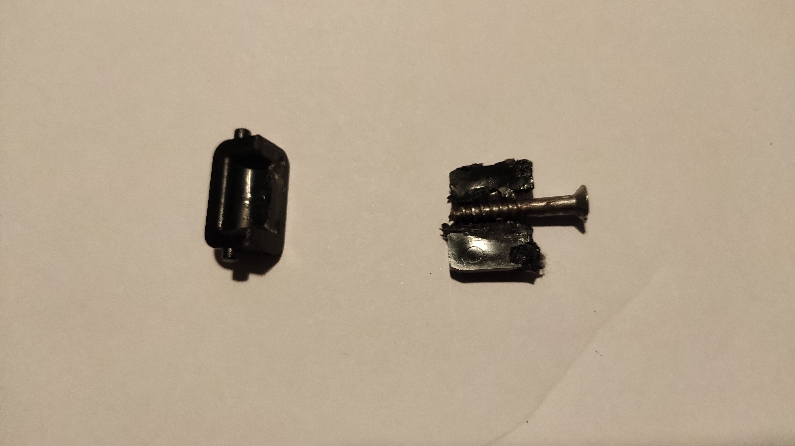

Démontage

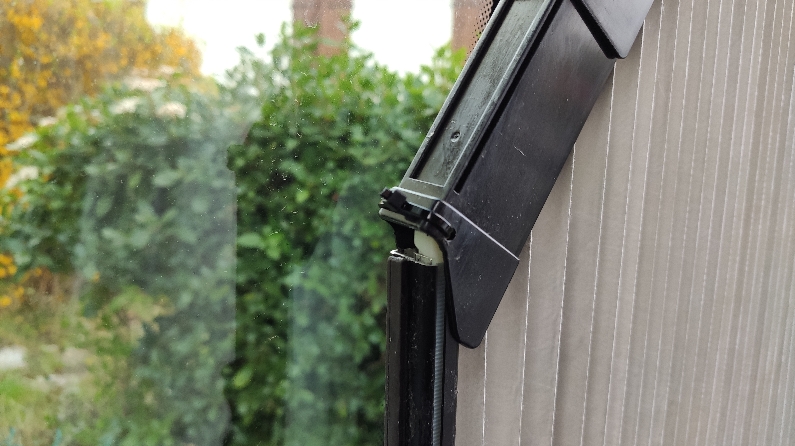

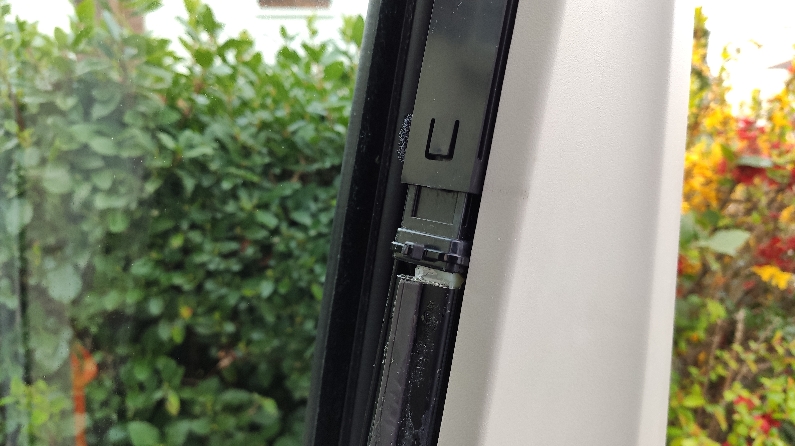

Utilisation de colliers de type "Colson"







Solution n° 3

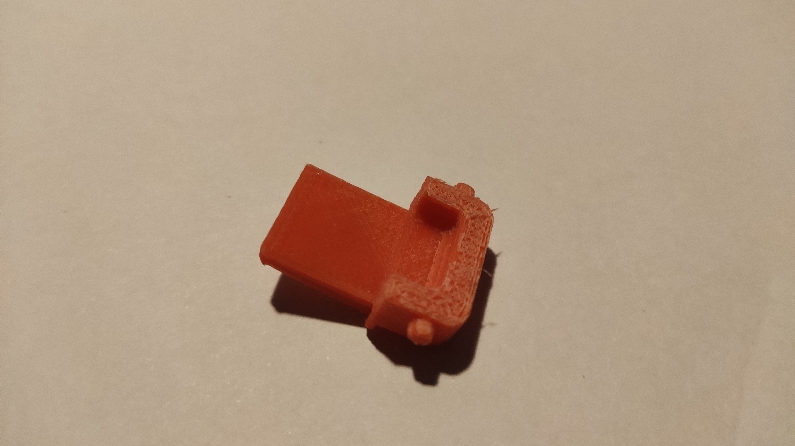

Fabriquer l'articulation sur une imprimante 3D.
J'ai redessiné la pièce d'articulation à l'aide du logiciel Solidworks en mesurant celle-ci.
Après installation de la pièce imprimée, il s'avère que les dimensions sont correctes et que l'articulation fonctionne parfaitement.
Je mets gratuitement les liens en téléchargement, je n'autorise pas la diffusion de mes fichiers sur d'autres sites internet ou forums.
Je demande de respecter les droits d'auteur. Toutes les adresses IP sont enregistrées lors d'un téléchargement.
Vous ne pouvez que donnez le lien de ma page internet : https://www.serdef.fr/CCAR/Store_Remis/Index.htm

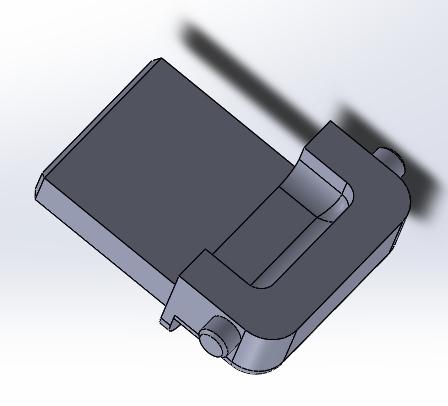

Etude en CAO - Solidworks



Voir Télécharger le PDF

Voir Télécharger le PDF

Voir Télécharger le PDF

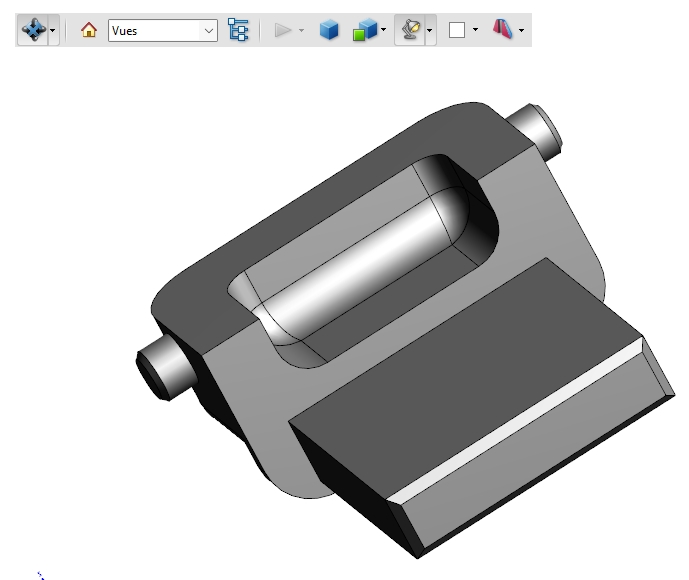

Les fichiers PDF3D doivent s'ouvrir avec Adobe Reader

Voir le PDF 3D - Télécharger le PDF 3D

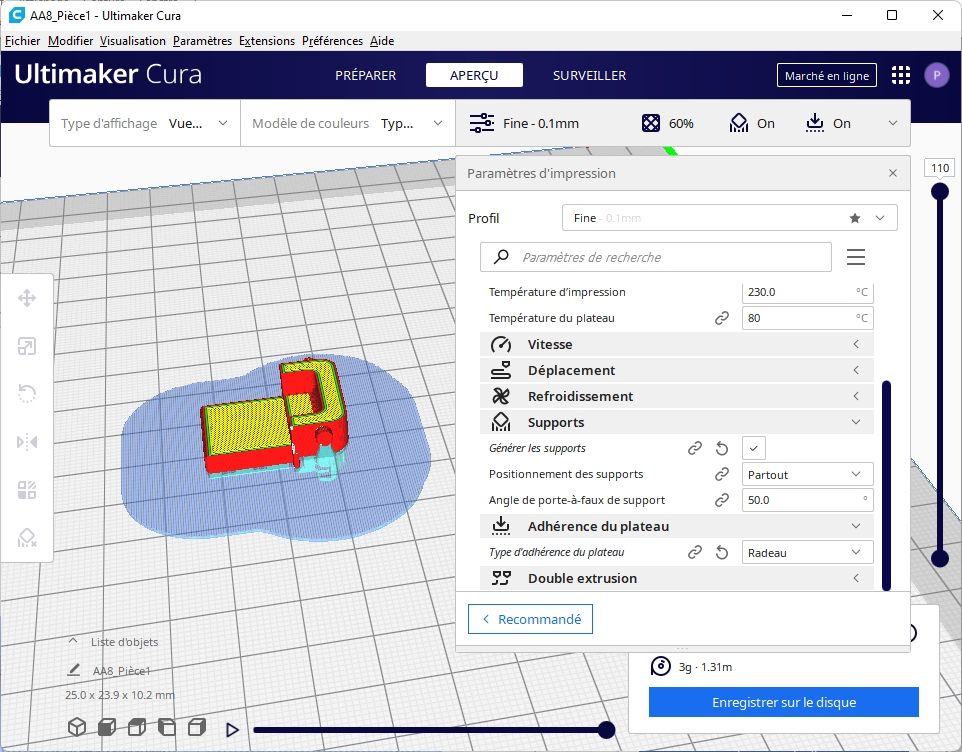

Programmation avec le logicel Cura

Cliquez pour agrandir et visualiser les paramètres d'impression

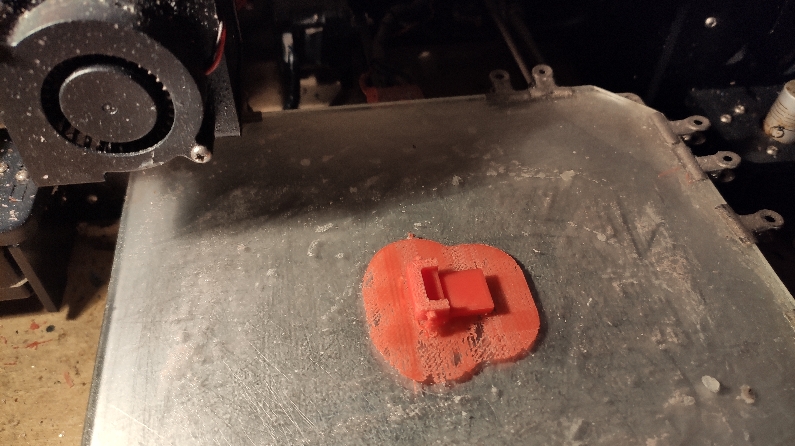

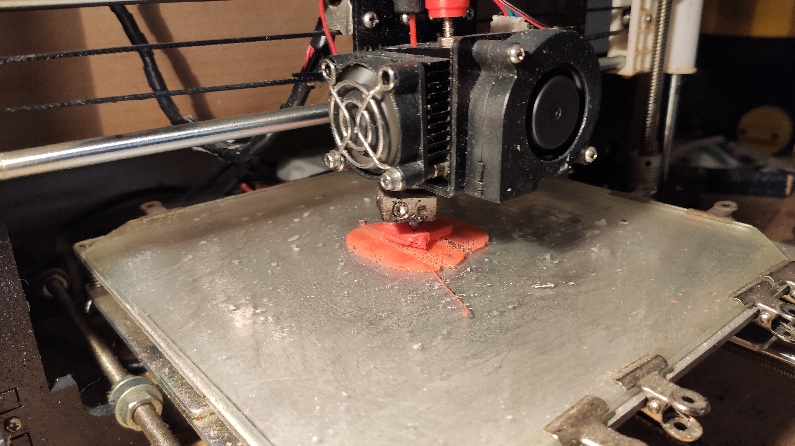

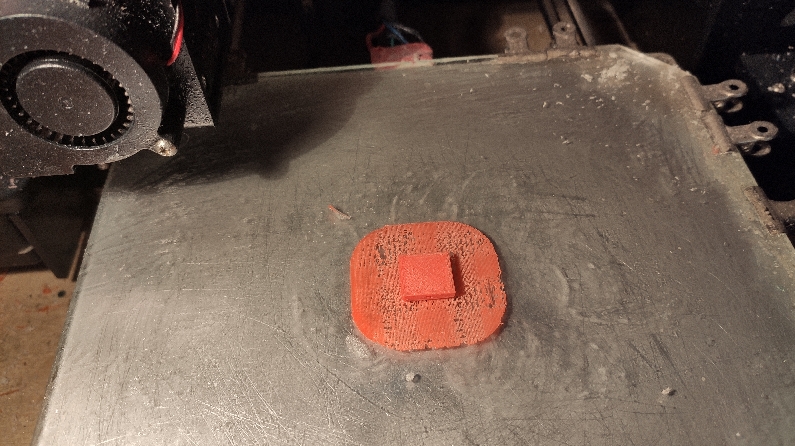

Impression sur imprimante 3D Anet A8 - Matériau ABS - (Et oui elle est rouge)

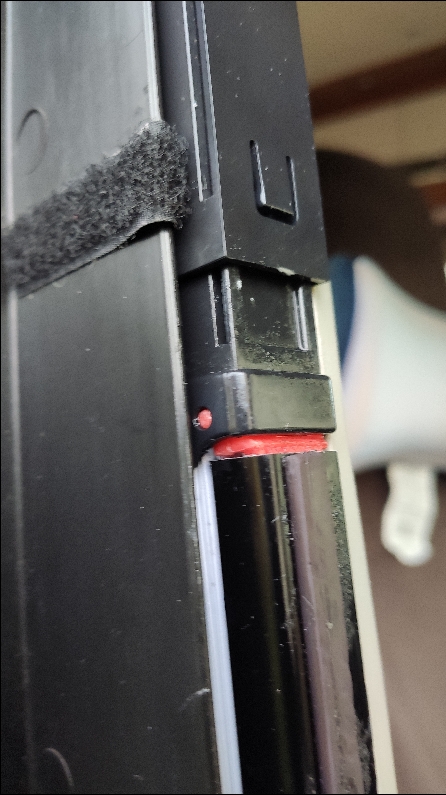

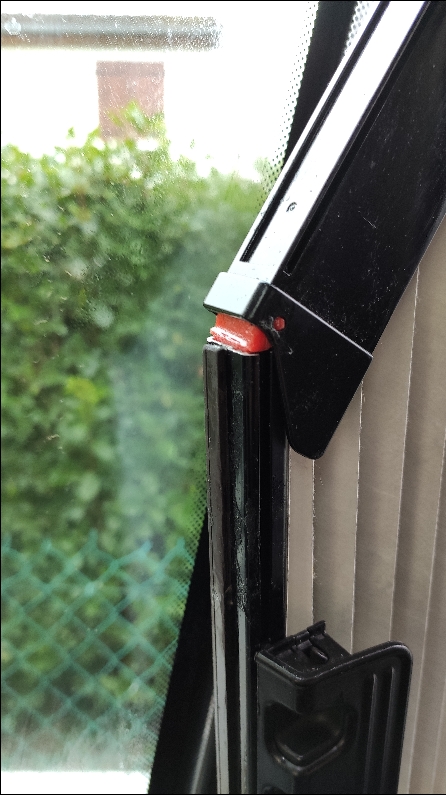

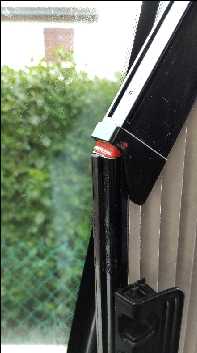

Remontage de l'articulation sur le store





Télécharger les fichiers de l'articulation "SolidWorks - STL - Parasolid - PDF - PDF3D- gCode" >ICI

Piece1.gcode a un remplissage de 60%, Piece100.gcode a un remplissage de 100%

Solution n° 4

Réparer l'articulation existante en conservant la partie haute.

Réalisation d'une partie basse : Dans mon cas j'ai fabriqué une partie basse sur mon imprimante 3D. Il est également possible de réaliser cette partie dans un autre matériau tel que le bois, plastique, caoutchouc, métal aluminium ou autre.

La difficulé est d'assurer le maintien entre la partie haute, ancien élémént d'articulation existant, et la partie basse.

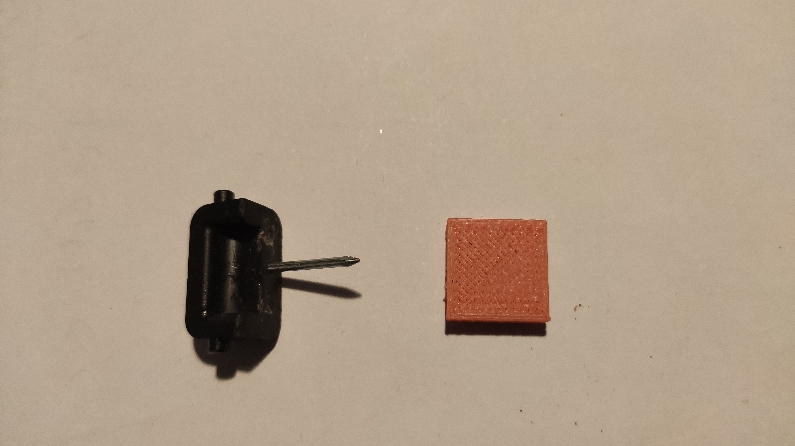

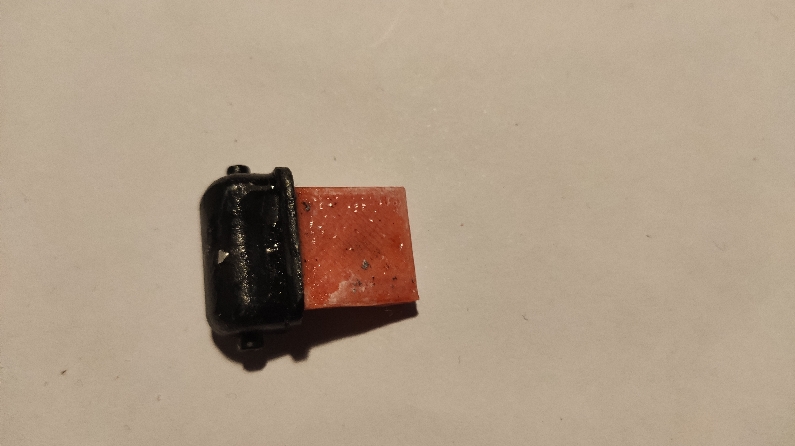

Pour cela j'ai percé un trou de diamètre 1,5 mm dans la partie haute, un trou de diamètre identique est réalisé directement sur la pièce fabriquée en 3D. Pour la liaison j'utilise une pointe de diamètre 1,5 mm. La pointe est collée à la super glu dans la partie haute et dans la partie basse. La partie basse inférieure est ensuite collée à la partie haute à la super glu également.
Il ne faut pas perdre de temps pour assurer le collage qui est presque instatané.
(En français glu ne prend pas de e, ce mot au féminin fait partie des 4 exeptions de la langue française avec bru, tribu, vertu.)


Ensuite je mets quelques gouttes d'acétone sur la pièce 3D, ce qui assure un collage parfait entre la pointe et celle-ci.
L'acétone permet de coller les pièces en ABS mais pas en PLA.

Cliquez sur les images pour les agrandir.

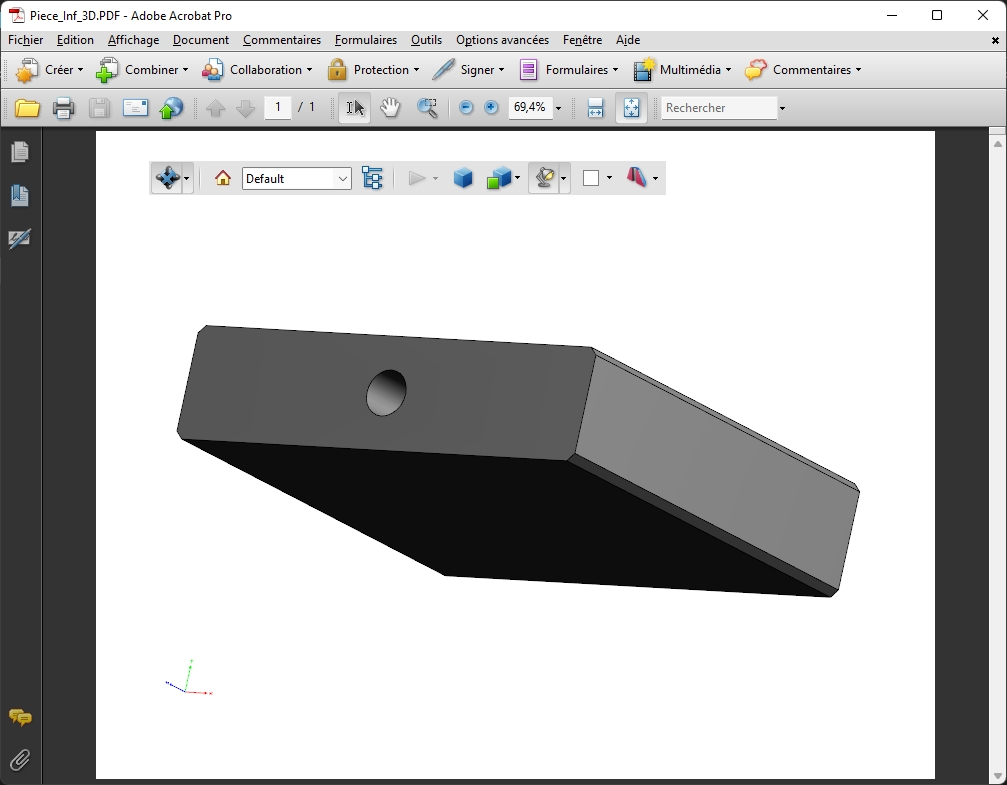

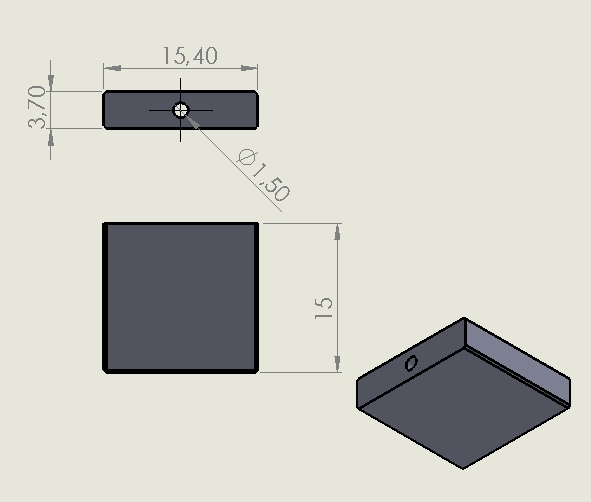

Etude de la pièce partie inférieure



Télécharger le PDF



Les fichiers PDF3D doivent s'ouvrir avec Adobe Reader

Télécharger le PDF 3D

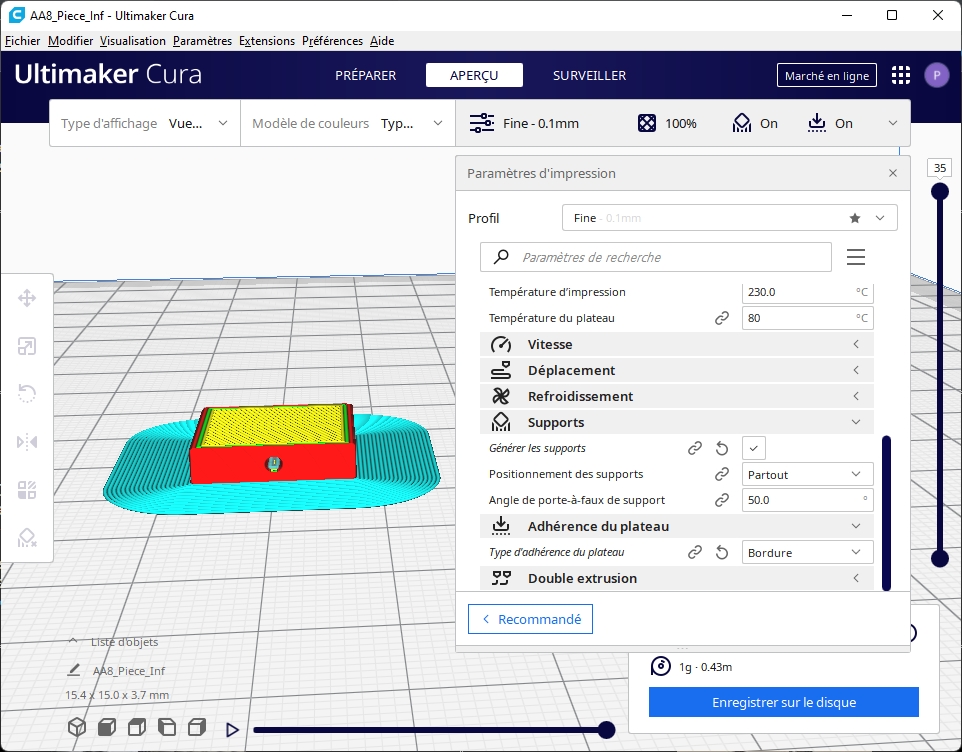

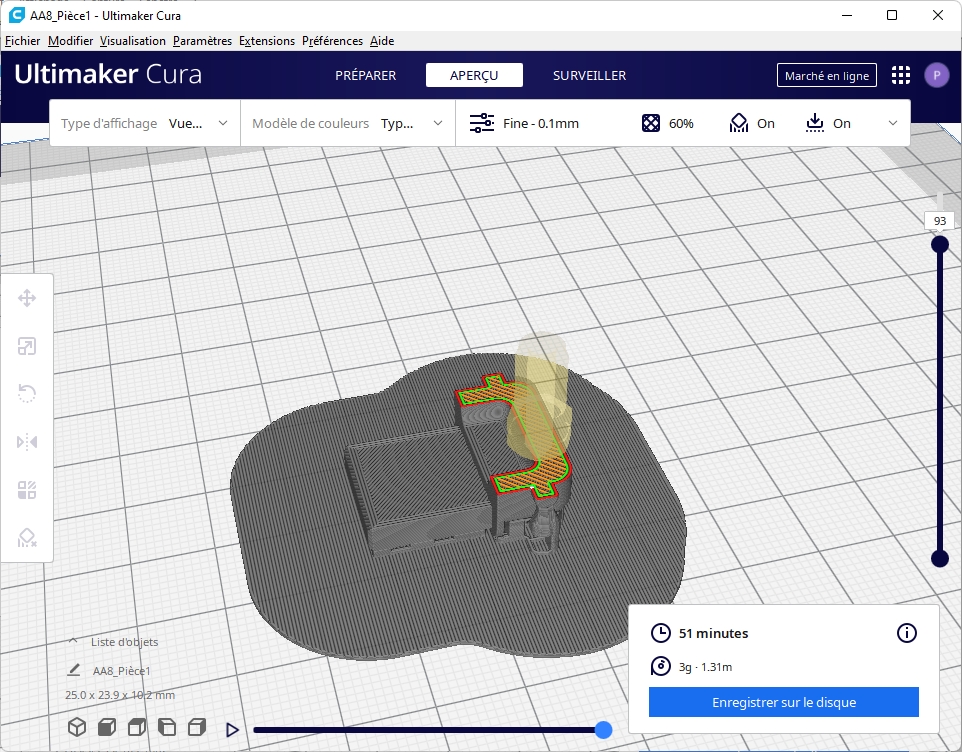

Réalisation du programme avec le logiciel Cura

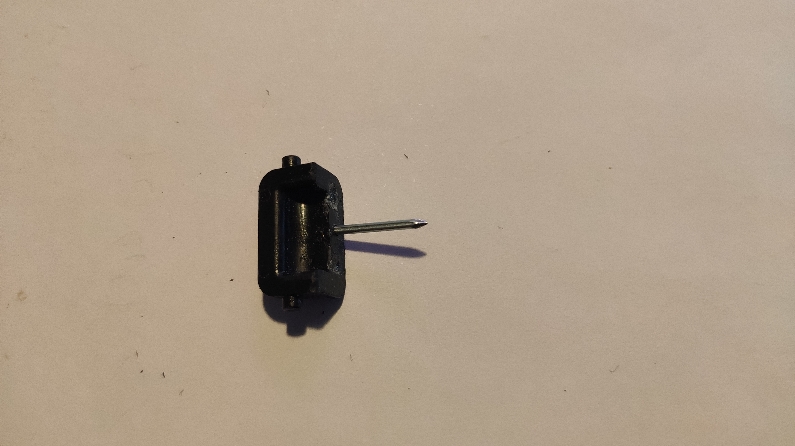

Assemblage et collage









Télécharger les fichiers de la partie inférieure "SolidWorks - STL - PDF - PDF3D- gCode" >ICI<
