Réalisation d'un support antivol pour vélo

I - Problématique

Lors d'achat récent d'antivols, ceux-ci sont pourvus de support fixés à la tige de selle.
Je possède un vieil antivol codé de bonne qualité et j'ai réalisé sur imprimante 3D en ABS un support pour cet antivol.

II- Réalisation

5 Fichiers STL pour imprimante 3D
Un ressort de rappel récupéré sur un vieux stylo à bille.
8 Vis CHc M5 x 35 mm
8 écrous M5 (si possible écrous frein)

La tige de selle a un diamètre de 30 mm et le câble de mon antivol un diamètre de 12mm. Ces dimensions pourront directement être modifiées sur les fichiers STL.

Copies d'écran du support antivol pour vélo

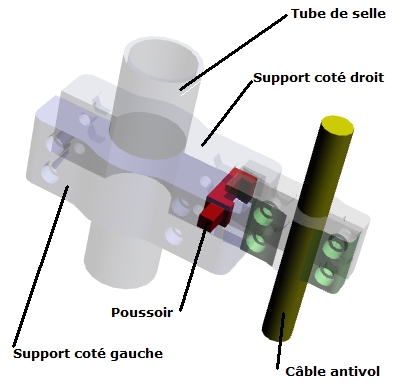

Assemblage dévérouillé

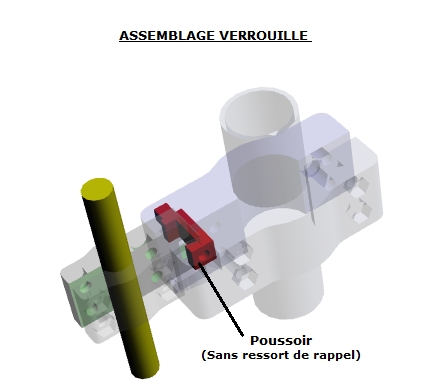

Assemblage vérouillé

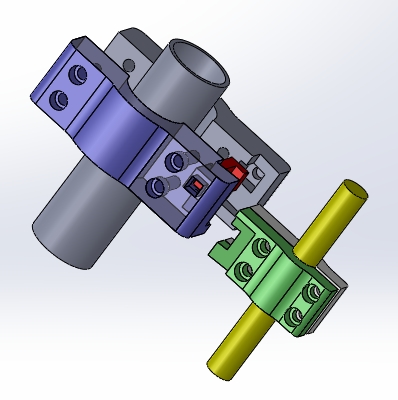

Ensemble éclaté

**Copies d'écran du support antivol pour vélo**
Assemblage dévérouillé	Assemblage vérouillé
Ensemble éclaté

Cliquez sur les images pour voir les PDF_3D
Vous devez installer Adobe Reader dans sa dernière version pour visualiser les PDF 3D

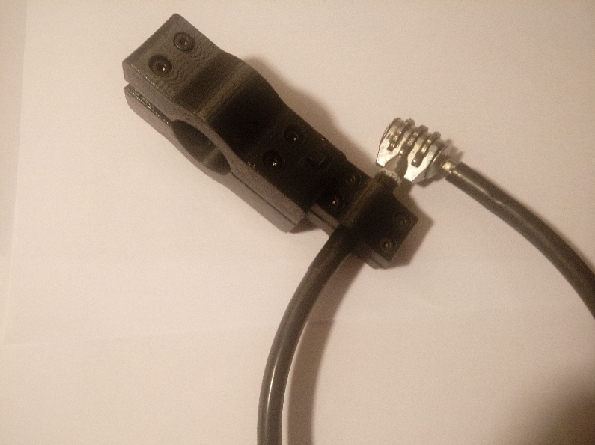

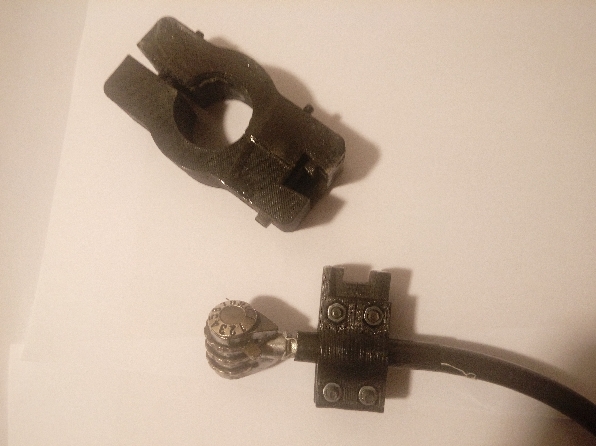

Photos de la réalisation

Télécharger >>ICI<< les fichiers au format STL pour impression 3D
