réalisations  Réalisation d'un support de lampe frontale pour VTT ou VAE


I - Problématique

Après avoir acheté deux VAE (Vélo à Assistance Electrique) chez Norauto (Flexy 215 de chez Wayscral ) dont nous sommes très satisfaits, je me suis rendu compte que l'éclairage d'origine était obsolète et peu efficace surtout les nuits sans lune. Dans un premier temps j'ai acheté une lampe LED pour vélo, mais l'éclairage est tout de même insuffisant, la solution d'un éclairage avec lampe frontale plus performante semble plus appropriée.



II- Réalisation

Le matériel :
- 2 Vis HM4 x 50 mm
- 2 Ecrous M4
- 1 Vis HM5 x 25 mm
- 1 Ecrou frein M5

- Une imprimante 3D pour réaliser les pièces en ABS

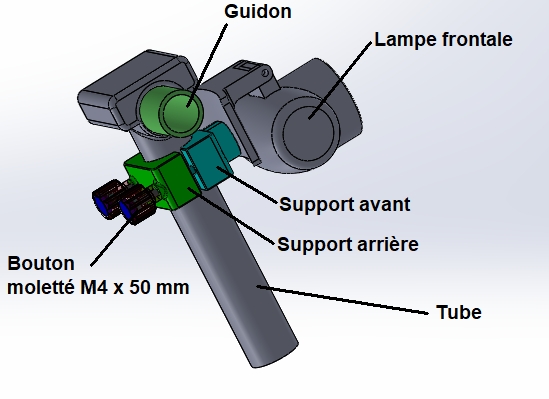

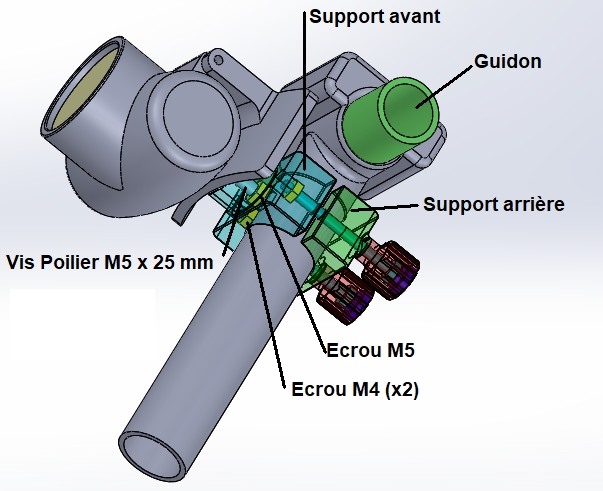

Photos et captures d'écran
Cliquez pour voir les images en grand ou fichier afficher les PDF3D

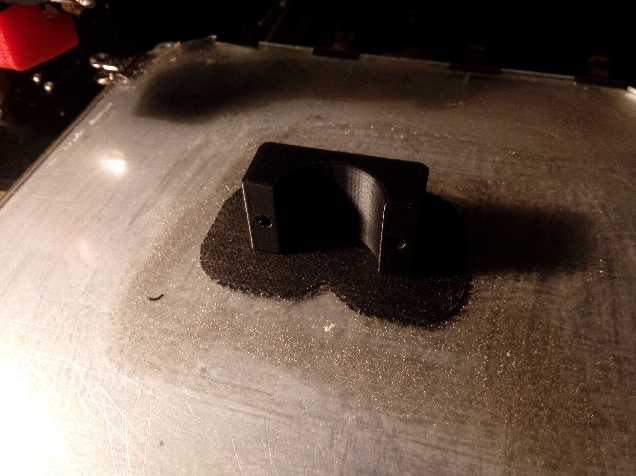

Fabrication du support arrière sur imprimante 3D

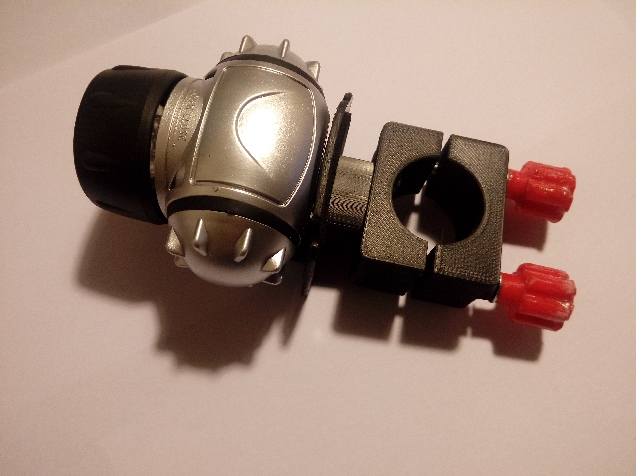

Ensemble terminé

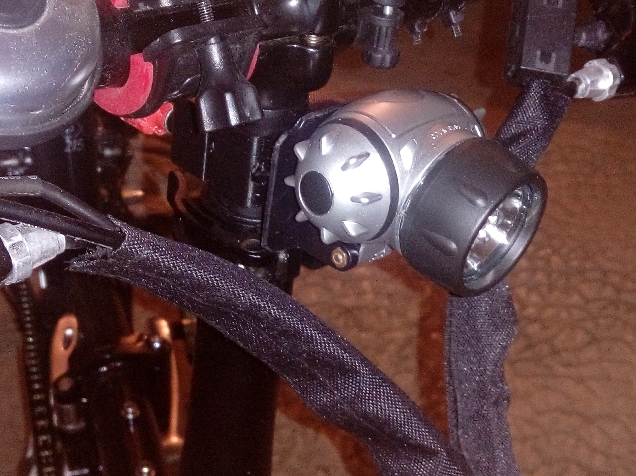

Ensemble monté sur le VAE



Cliquez
      pour ouvrir le PDF 3D



Cliquez
      pour ouvrir
le PDF 3D

Télécharger les fichiers au format STL pour impression 3D >>ICI<<

Nota : Pour visualiser les assemblage en PDF 3D vous devez installer une des dernières versions de Adobe Reader, application gratuite.
