FABRICATION D'UN CACHE VENTOUSE ZR80 POUR CHAUDIERE TRUMA

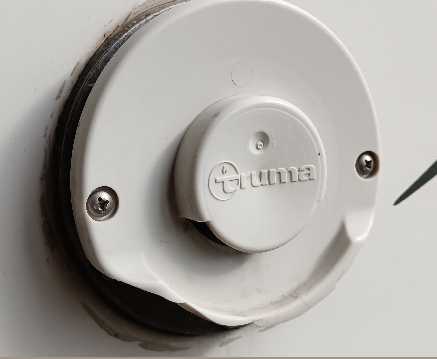

Problème :

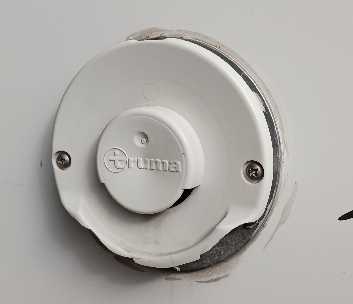

Après 8
années d'utilisation et certainement victime des
chauds et froids le cache ventouse de la chaudière Truma de mon camping-car s'est
cassée et fendue.
Je
ne pense pas que ce cache ventouse
ait subit un choc, mais peut-être lors d'un nettoyage je l'ai
peut-être endommagé sans m'en rendre compte.
Sur Internet on peut trouver
quelques fichiers STL mais certains sont dessinés avec quelques
dimensions près.
J'ai donc entièrement redessiné cette pièce en la mesurant au
dixième de millimètre près (et plus) et en respectant la maximum de cotes de
la pièce originale.
Attention : Il existe plusieurs modèles de ce cache
ventouse. Le modèle que j'ai redessiné a un diamètre extérieur de 110 mm, un
entraxe de vis de fixation de 95 mm et un diamètre du tube intérieur de la
cheminée de 50 mm. Les dimensions correspondent au cache ventouse
ci-dessous.
Il existe un cache
ventouse ZR80 avec un entraxe vis de 98 mm.
Le bouchon (optionnel) a des dimensions uniquement compatibles avec
le cache ventouse étudié ci-dessous pour assurer un léger blocage.
Avec le
cache ventouse original il existe un léger jeu mais le bouchon convient
parfaitement.
Le bouchon permet lors de l'hivernage d'éviter l'entrée
d'insectes ou autres dans la cheminée du chauffage Truma. Le bouchon se vend en
option chez le fabricant Truma.
Inutile d'opter pour un bouchon qui
enveloppe la totalité du cache ventouse, comme on peut le trouver sur Internet,
il n'existe qu'une seule entrée/sortie de la cheminée sur la partie cylindrique
centrale.
Ce bouchon doit être obligatoirement enlevé lors de
l'utilsation de la chaudière.
Voir demande de lien de téléchargement des fichiers en bas de cette page
![]() |
|
![]() |
|
Même si
ce cache est fendu ou cassé, la chaudière
fonctionne parfaitement.
Après une
recherche sur Internet le cache ZR 80 avec un entraxe vis de 95 mm se vend
entre 35 et 45 euros plus les frais de port qui varient du simple au
double.

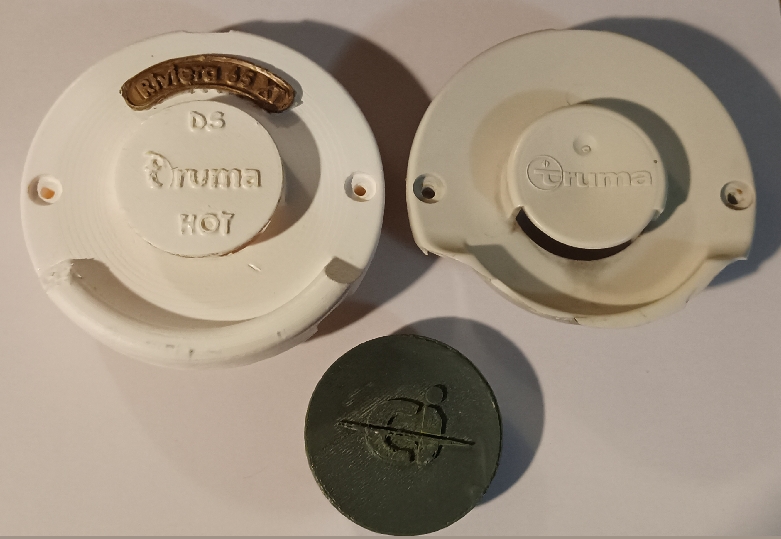

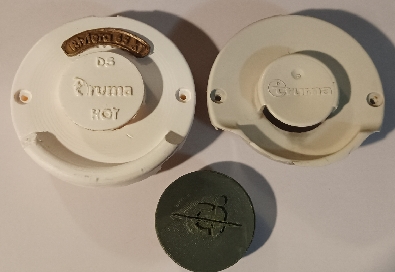

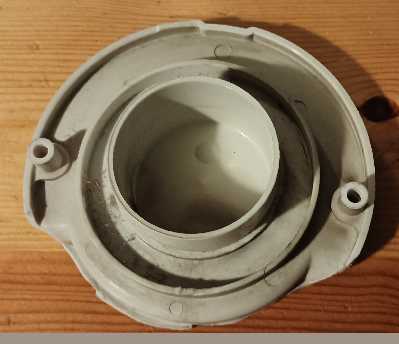

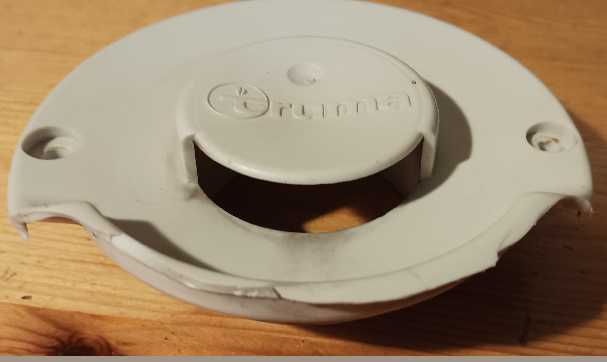

Après
démontage du
cache fendu et cassé, j'ai redessiné ce cache ZR80 et j'ai réalisé un
cache en impression 3D.
Au lieu de conserver l'épaisseur originale j'ai
conçu ce cache ventouse en pleine matière avec une densité de remplissage
de 30%.
J'ai également ajouté
des renforts pour éviter les phénoménes de "curling" lors de l'impression 3D.
(Curling
: Bords qui se soulèvent lors de l'impression 3D).

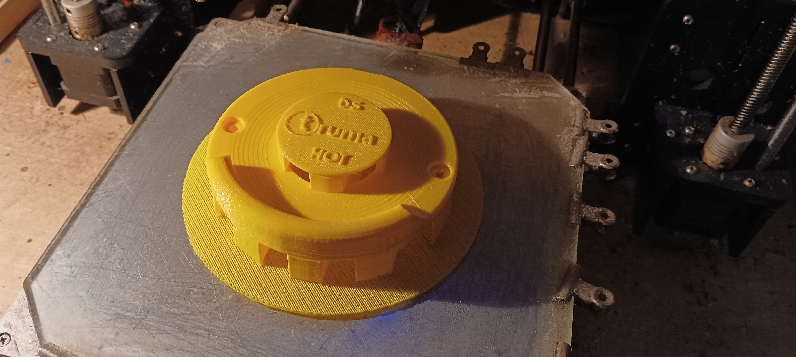

J'ai opté pour un accrochage
en "radeau" sur la plateau d'impression avec une température de 80°C pour
le plateau et une température de 210°C pour l'impression.
Le temps d'impression est relativement lent (Près de 12
heures) pour éviter tous les problèmes dus aux pièces de grandes
dimensions.
Ainsi le couvercle sera plus résilient lors d'un choc
involontaire.
Le poids total avec les supports enlevés et la pièce peinte ne dépasse pas 75 grammes avec presque de 30
mètres de fil.
J'ai utilisé du PLA
pour la réalisation du cache ventouse.
PLA : Acide
polylactique, à base de protéine de lait et amidon de maïs. C'est un
bio-plastique très présent dans notre quotidien.
Inconvénient : Le PLA
est très sensible à l'humidité, ce qui pose problème en extérieur sur un
camping-car.
La solution est de peindre la pièce obtenue avec une peinture
sans solvant et ensuite de la vernir avec un vernis extérieur résistant à
l'eau.
Etude pour la réalisation du
cache ventouse ZR80 entraxe de 95 mm et d'un logo
personnalisé
:

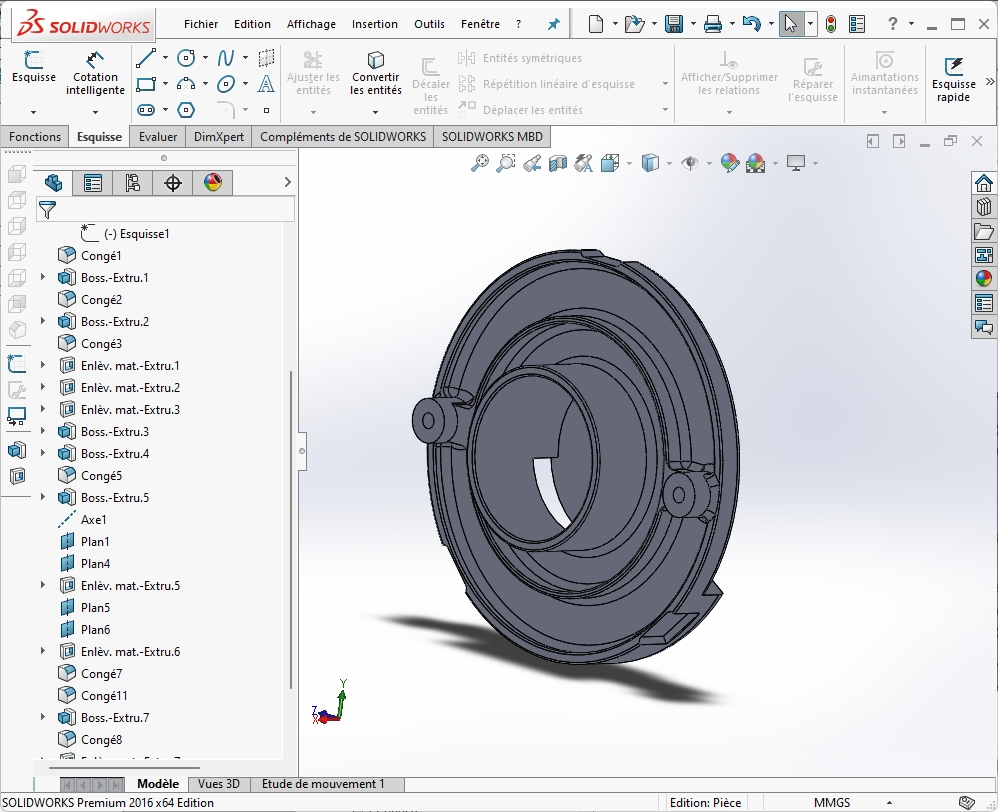

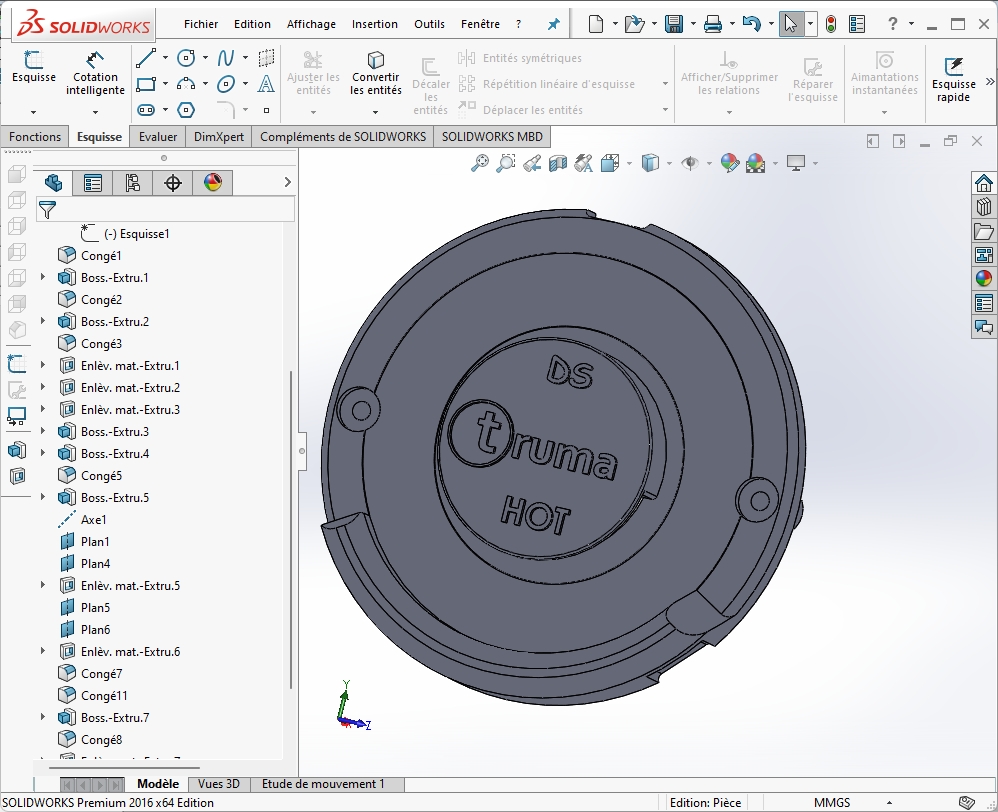

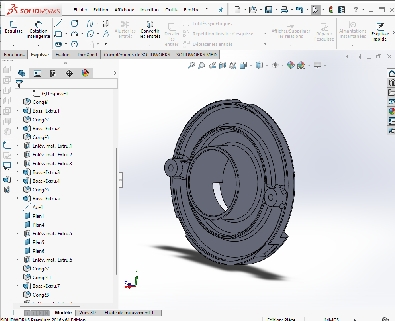

Cette étude à été réalisée à l'aide du logiciel de
conception SolidWorks.
Vous pouvez faire une demande de téléchargement des fichiers SolidWorks et
STL en bas de cette page.
Voir également la conception au format PDF
3D.
Il faut
utiliser Adobe Reader pour visionner les PDF 3D.
(Translations et rotations possibles des pièces 3D)
Cliquez sur les images pour les agrandir.
PDF 2D - 3D

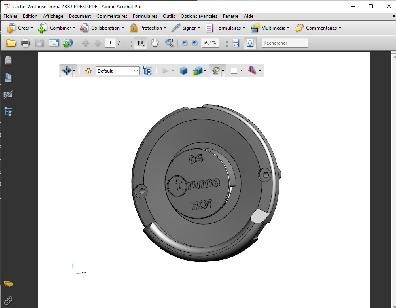

![]() Cache ventouse 3D | |

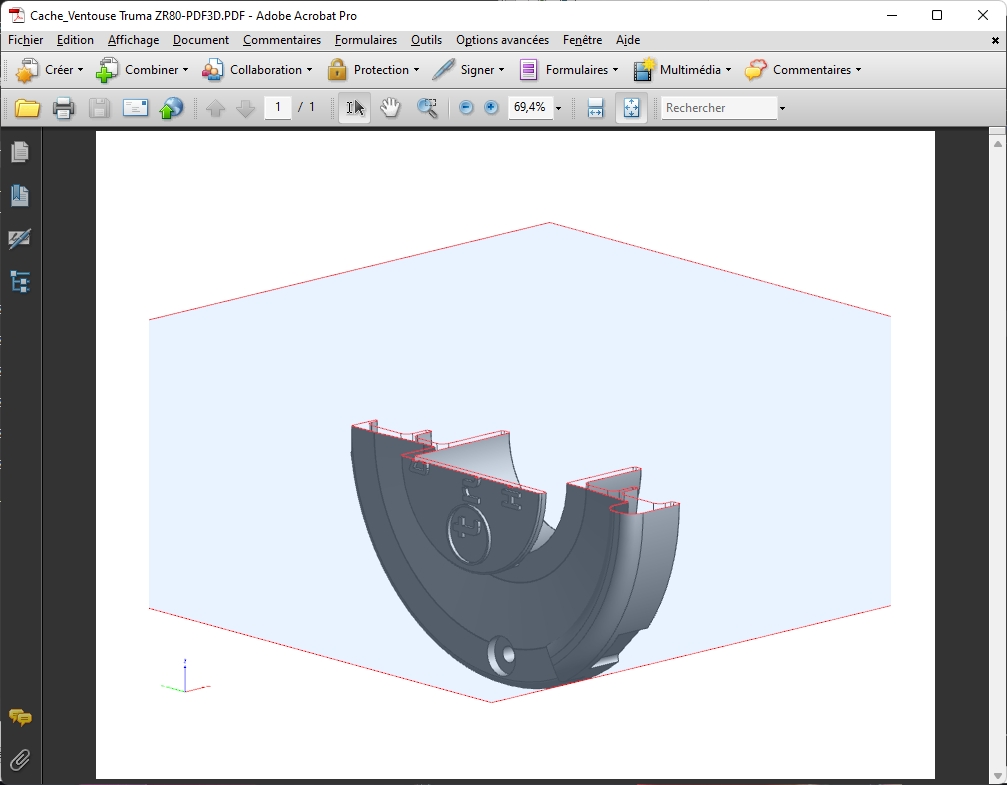

![]() Cache ventouse 3D en coupe |

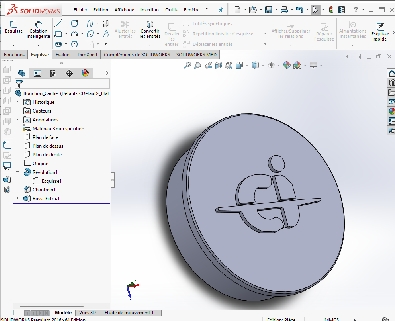

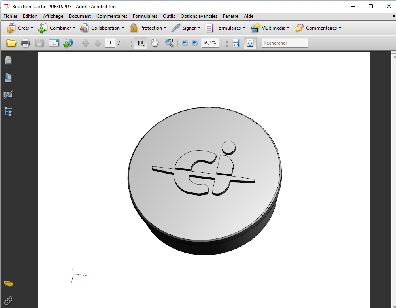

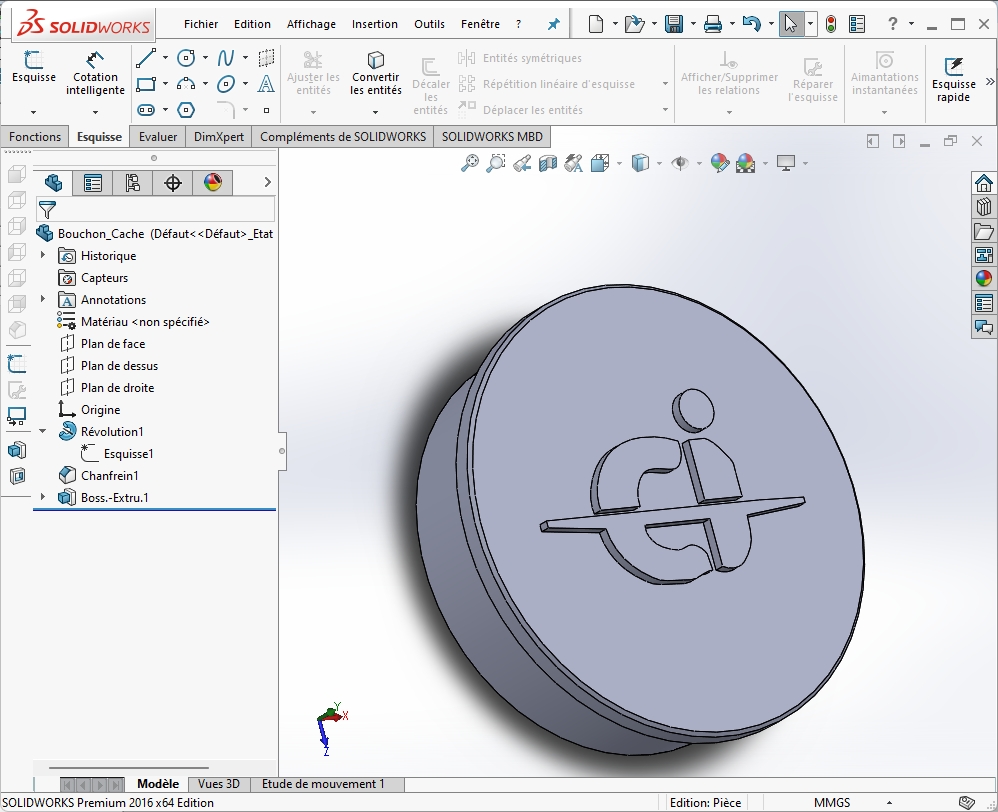

![]() Bouchon 3D |
![]() Logo 3D |
Télécharger les réalisations au format PDF 3D (Truma_ZR80_PDF3D.zip) >>ICI<<
Vous devez utiliser au minimum Adobe Reader gratuit pour visualiser ces conceptions au format PDF 3D.

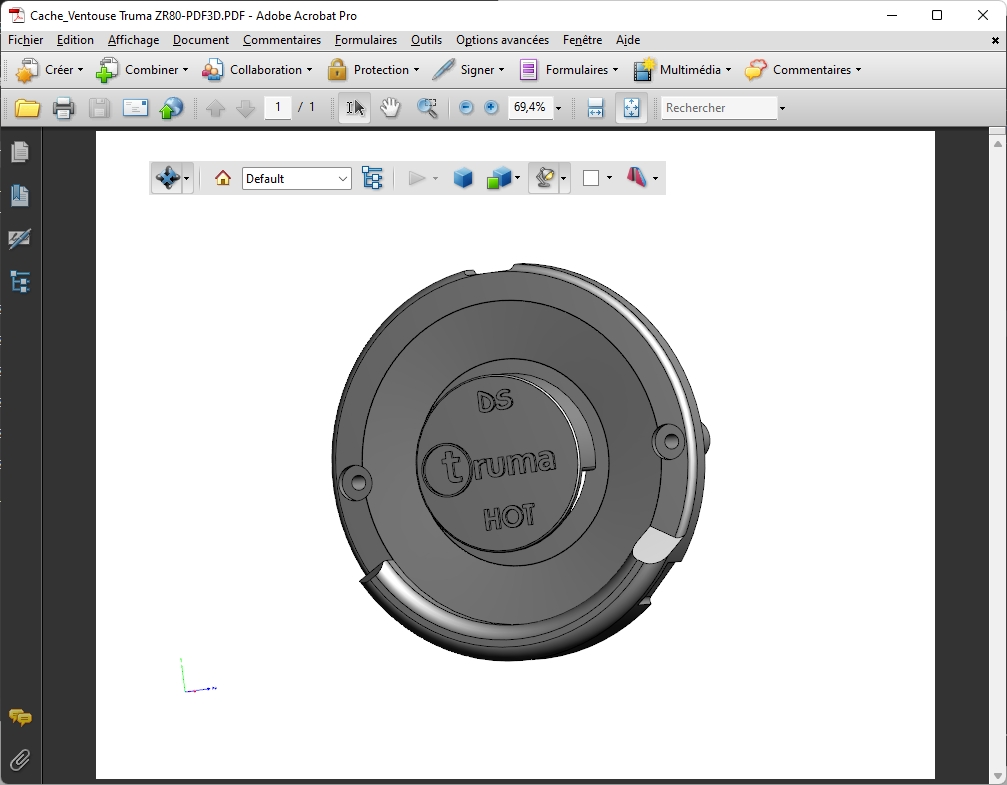

Voir le
PDF3D du cache ventouse >>ICI<<
Voir le

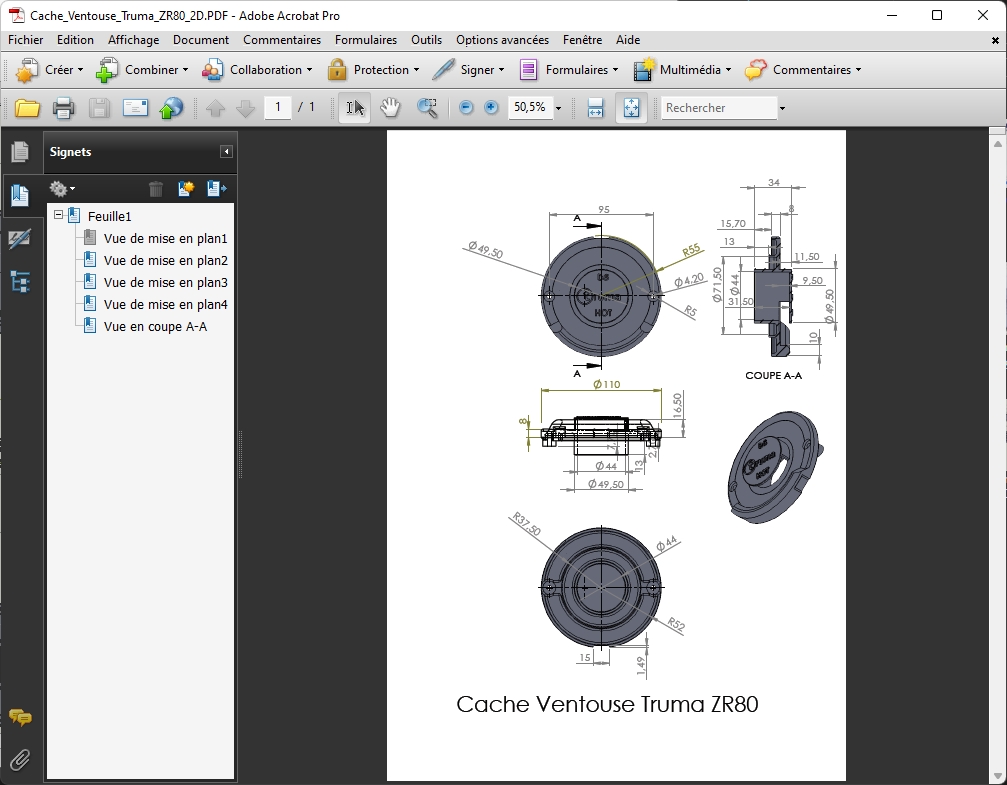

PDF2D du cache ventouse >>ICI<<

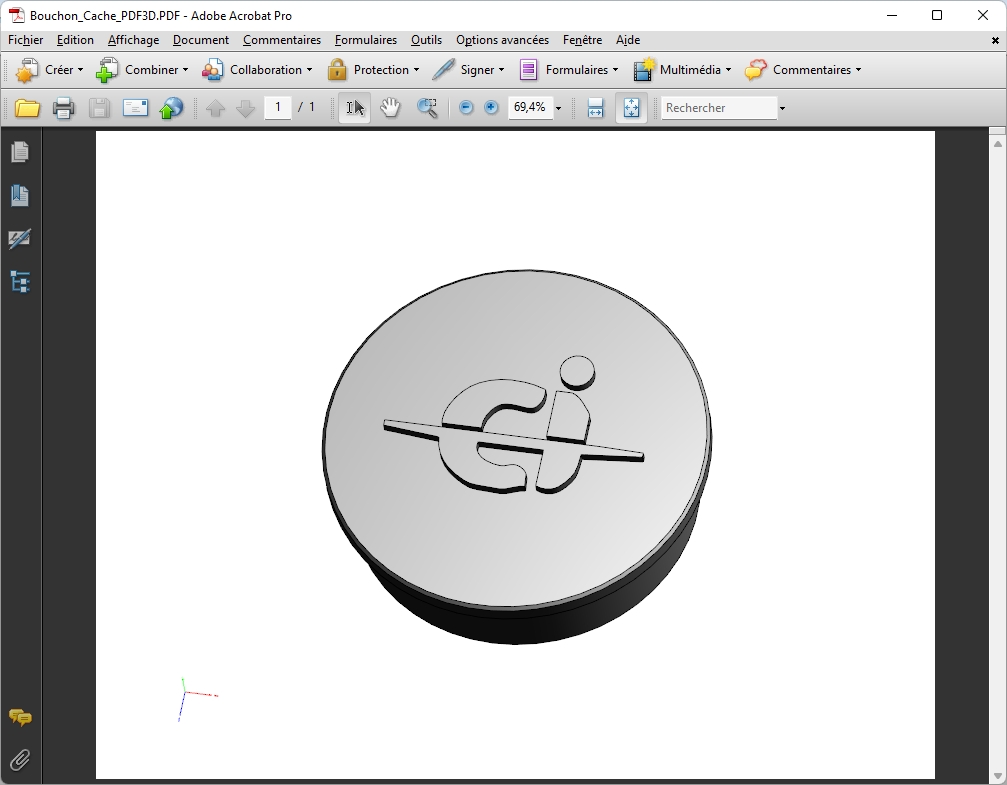

Voir le PDF3D du bouchon >>ICI<<
Voir le PDF3D du logo
personnalisable >>ICI<<

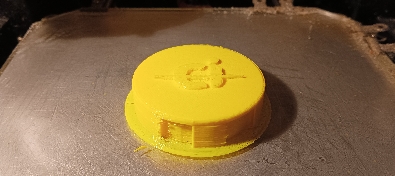

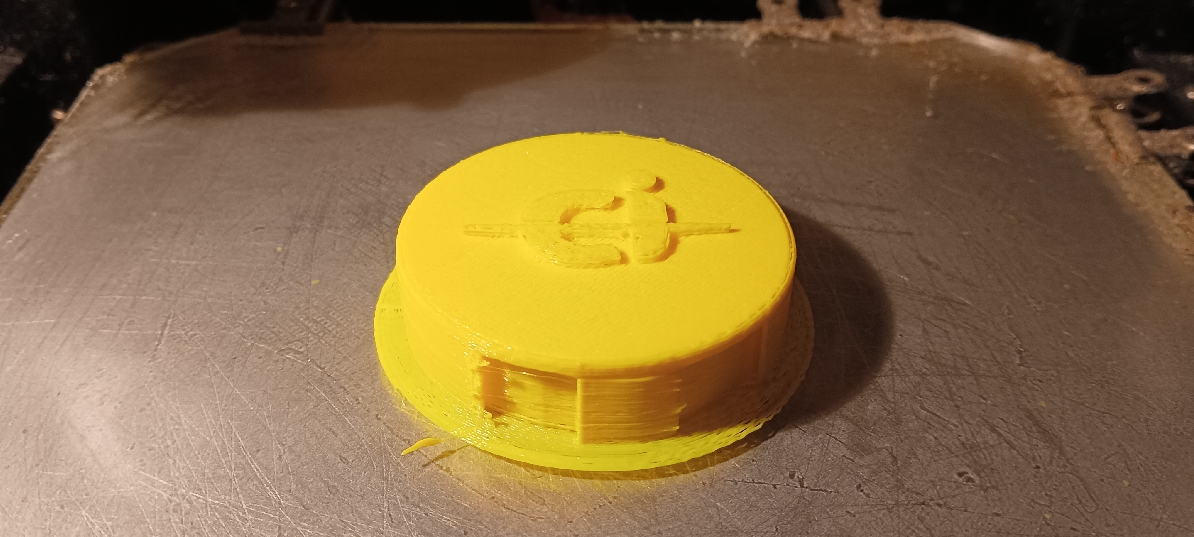

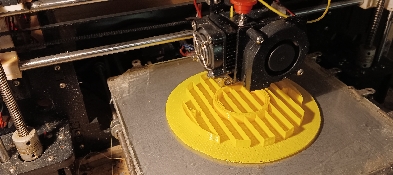

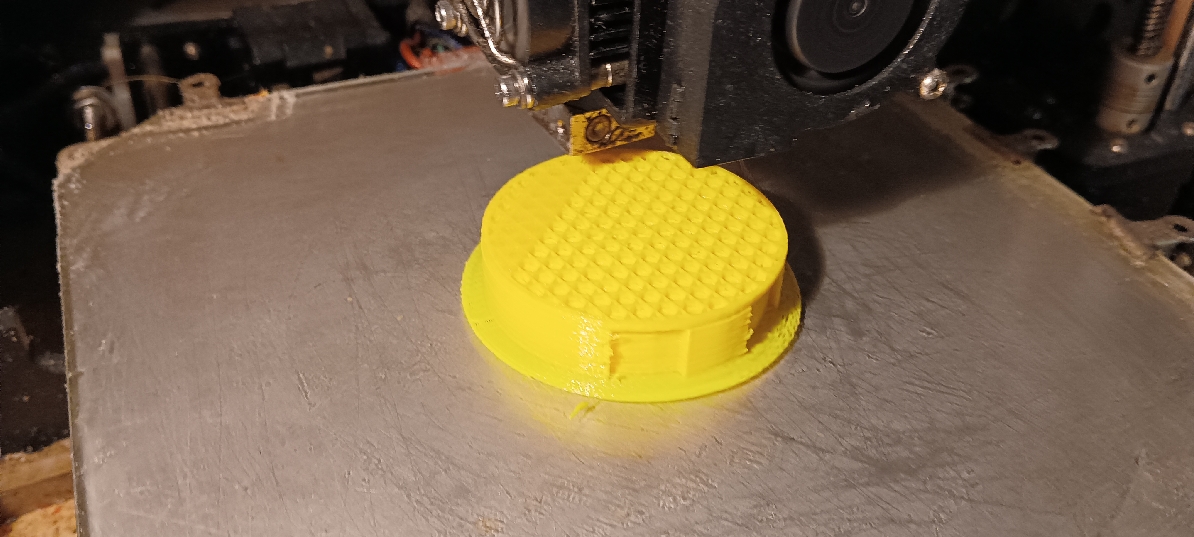

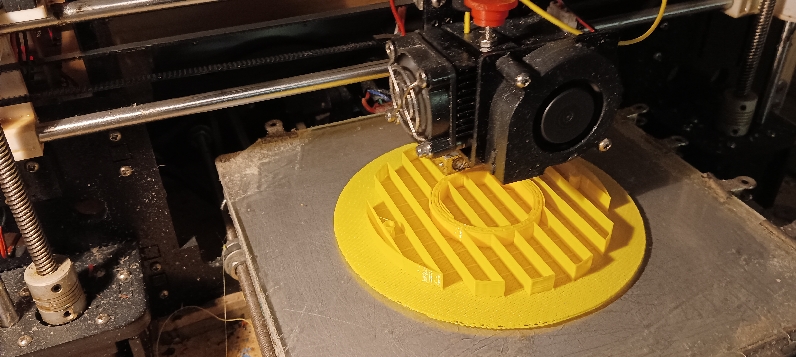

Impression 3D :

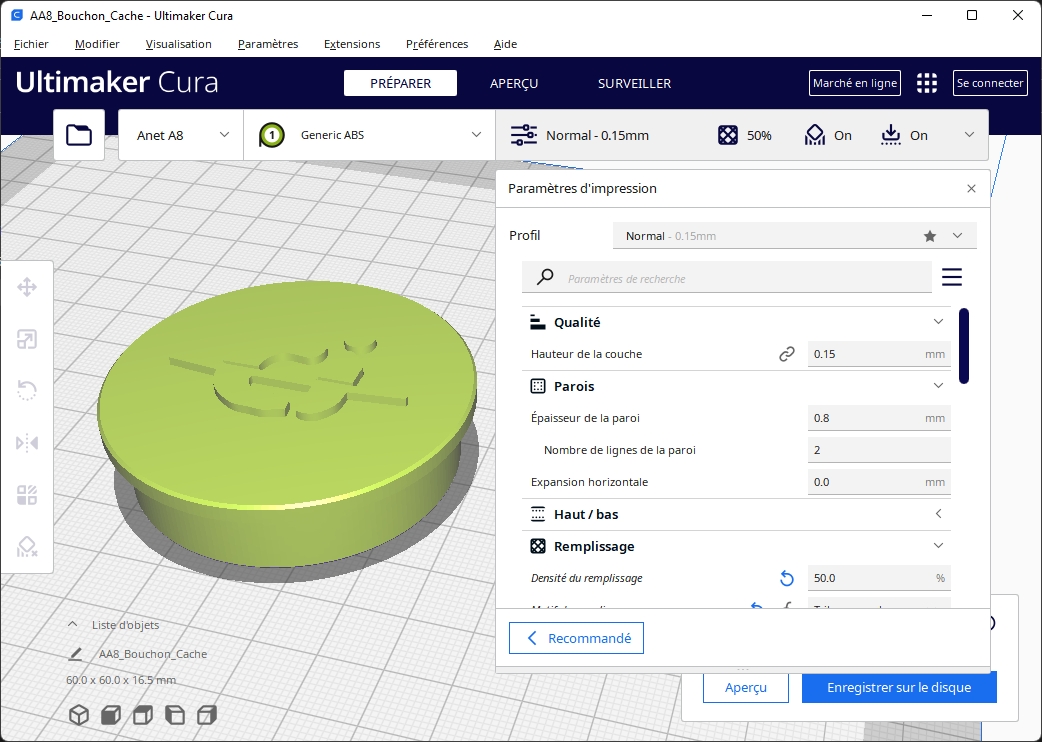

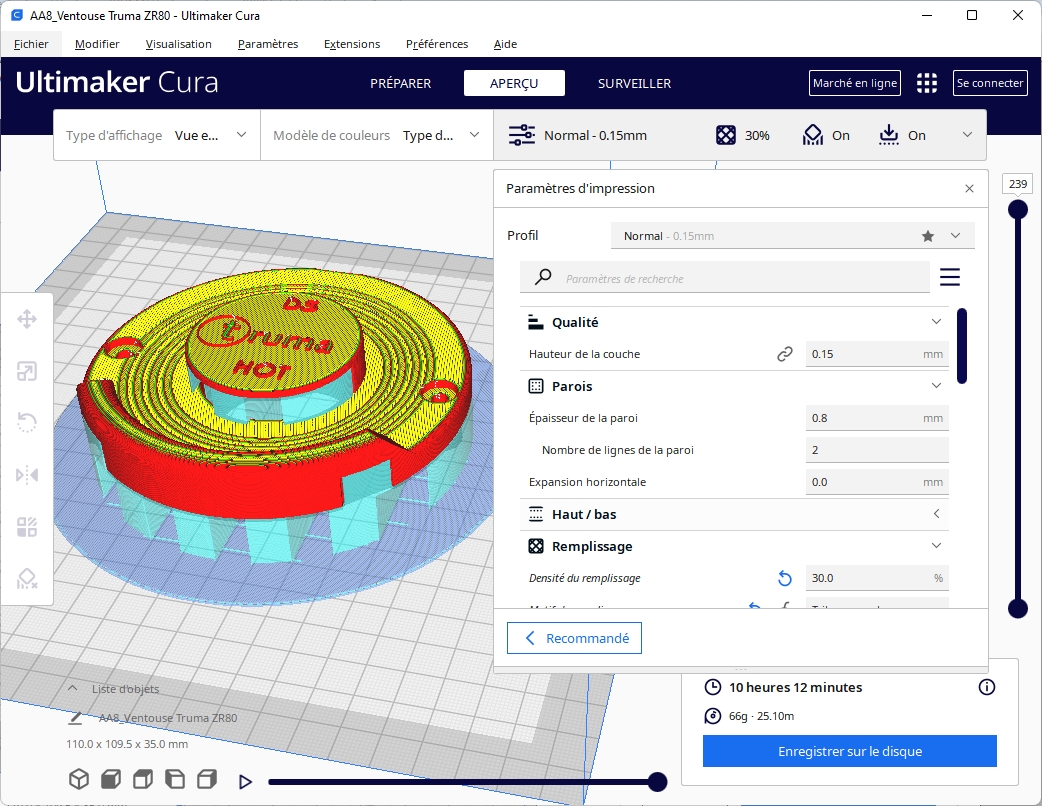

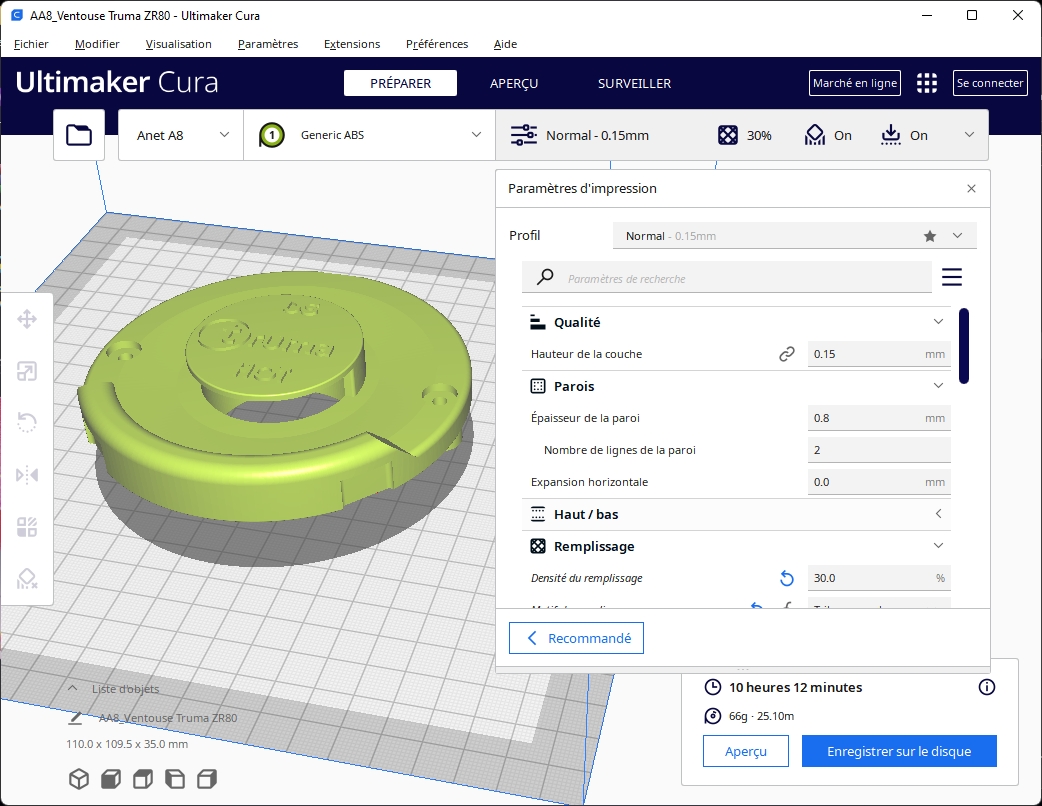

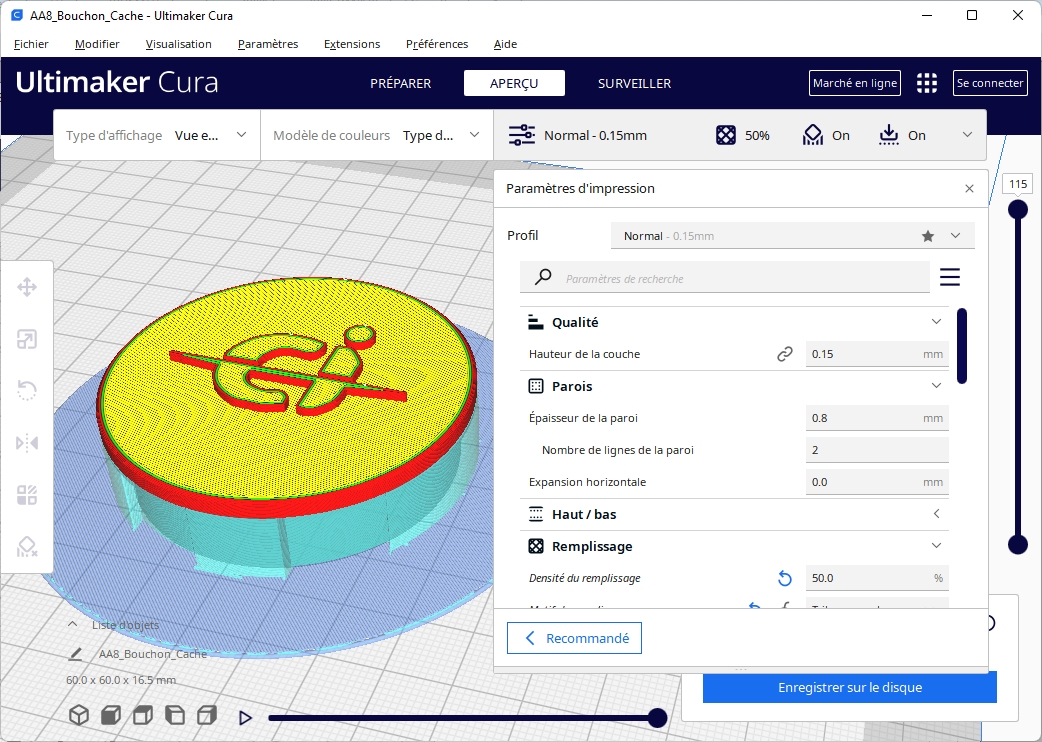

Voici
les
copies d'écran du logiciel Ultimaker Cura pour création des programmes
"gcode".
Vous pourrez voir quelques paramètres d'impression utilisés.
Cliquez sur les images pour les agrandir.
![]() |
![]() |
![]() |
Cliquez sur les images pour les agrandir.
![]() |
![]() |
Peinture - Vernis - Remontage (A venir)
Cliquez sur les images pour les agrandir.

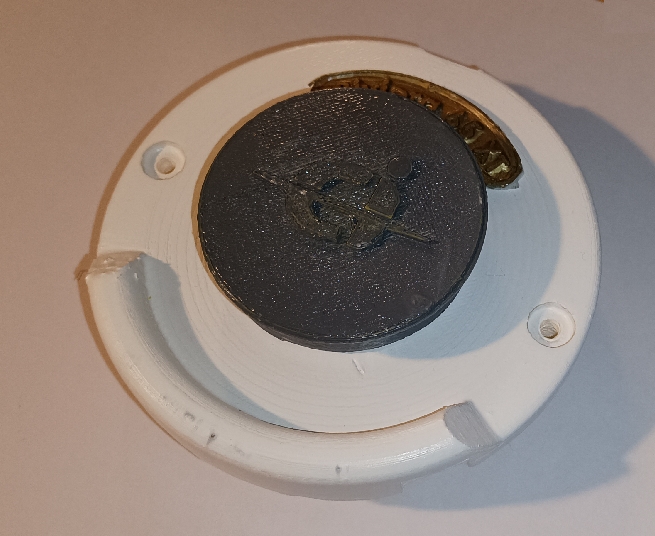

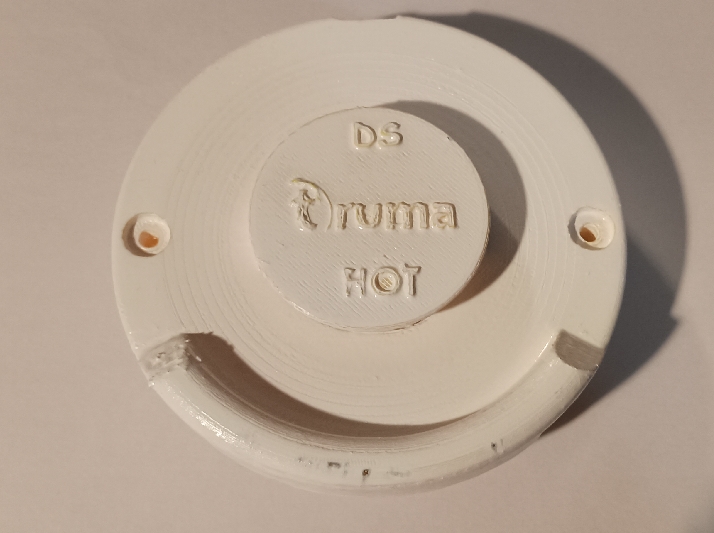

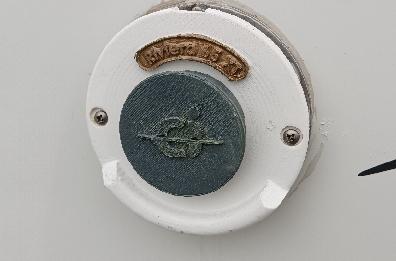

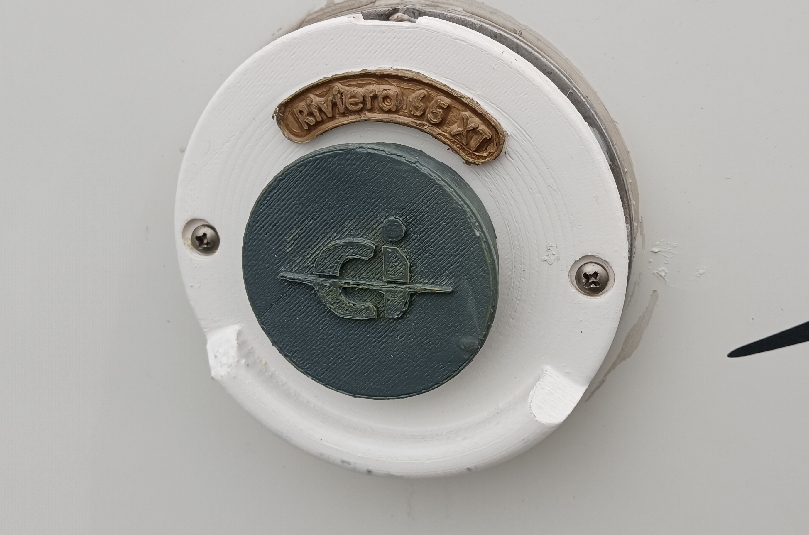

![]() Cache ventouse avec 2 couches de peinture et de vernis |

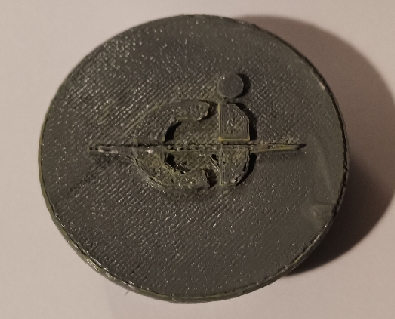

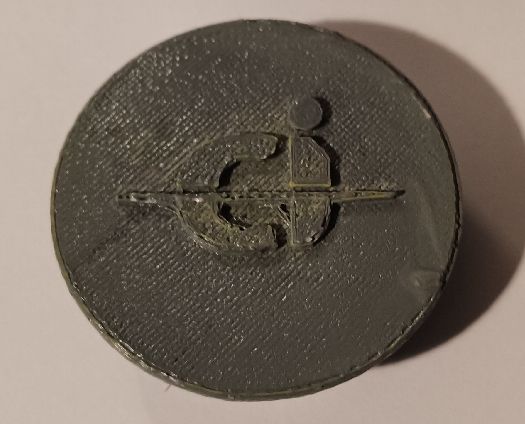

![]() Bouchon avec 2 couches de peinture et de vernis |
![]() |
