réalisations  Réalisation d'un ventilateur 12V DC à vitesse variable pour Camping Car


INTRODUCTION

Un ventilateur rafraîchit-il l'air ?

En fait, contrairement à ce que l'on pense, les ventilateurs ne refroidissent pas l'air, ils le mettent seulement en mouvement ! Pire, ils augmentent les frottements des molécules d'air et l'échauffent, mais cette élevation de température nous est totalement insensible tellement elle est dérisoire.

Pourquoi une sensation de fraîcheur ?

Le ventilateur produit des mouvements de convection de l'air, qui rafraîchissent la peau. Or, l'air chaud monte vers le plafond de la pièce. Ainsi, les molécules d'air chauffées et humidifiées par contact avec notre corps transpirant suivent un mouvement de convection et s'élèvent vers le plafond. L'action des pales d'un ventilateur va alors entraîner l'air chaud au loin et accentuer le phénomène de convection.

Résultat, un courant d'air sec chasse en permanence l'air humide qui nous entoure, permettant à la sueur de s'évaporer plus vite, ce qui augmente la sensation de fraîcheur et baisse concrètement la température de la peau.

En conclusion, un ventilateur ne baisse pas la température d'une pièce mais provoque une légère baisse de la température de notre peau en faisant évaporer la sueur (humidité). Plus la vitesse du flux d'air et et son débit sont importants, plus la convection et l'évaporation sont importantes, d'ou l'utilisation d'un ventilateur performant à fort débit.
Voir rafraichisseur d'air adiabatique ou bio-climatiseur

~~~~~~~~~~~~~~~~~~~~

FABRICATION - REALISATION

Il est difficile de trouver un bon ventilateur 12V efficace pour camping car. Bon nombre de ventilateurs 12V du commerce n'ont pratiquement aucun effet et ne brassent que très peu d'air. Il existe pourtant des ventilateurs 12V DC qui possèdent des débits d'air très importants.

I - Le matériel récupéré /acheté

* L'élément principal:

- Ventilateur 12 V DC
- Un ventilateur  de refroidissement de CPU de PC fixe 7 pales. (Récupération sur de vieux PC dans une déchèterie)
  Voir les caractéristiques détaillées


  Caractéristiques  :
  Dimensions :  120 x 120 mm ep 38 mm
  Puissance électrique : 12V DC, 1.6 A soit 19.2 Watts
  Fréquence de rotation : 3900 Tr/mn
  Débit d'air : 193 CFM soit 327 m3/Heure (1 CFM=1.699 m3/H)
  Volume sonore : 51 dB

  Pour information :
  L'unité de flux est le mètre cube par seconde :
  CFM = Cubic Feet per Minute (Pied au cube par minute)

- Grilles de protection . Il existe un réel danger de coupure dû à la puissance de ce ventilateur.



* Eléments divers :
- Cornière aluminium de 15 x 15 mm, plaques aluminium de 2mm d'épaisseur à découper et plier, équerres, visserie diverse (Vis M4 x 10 à tête fraisée, écrous, rondelles éventail, etc...) environ 10 euros pour la totalité à Brico dépot, ce qui revient le plus onéreux.
- Une prise allume cigare 12V et du fil de section de 2,5mm2 - (Récupération dans une casse auto)
- Un variateur de vitesse : "Tension DC 1.8-12V 2A Moteur Contrôleur Régulateur Vitesse PWM Commutateur" 4.27 euros sur eBay
le seul composant acheté. La fabrication du régulateur en achetant les composants séparement reviendrait plus cher qu'un achat (en Chine)...

Le variateur de vitesse permet d'avoir une vitesse variable et permet de réduire le niveau sonore la nuit. Le ventilateur a des caractèristiques souvent supérieures à un ventilateur 220V du commerce mais son inconvénient est le bruit dégagé à vitesse maximum. (51 dB)



II - Le ventilateur terminé

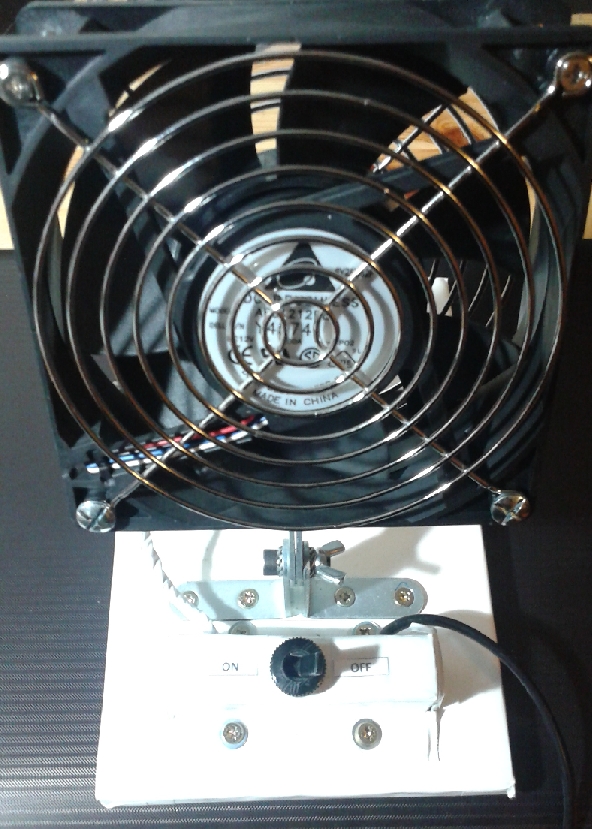

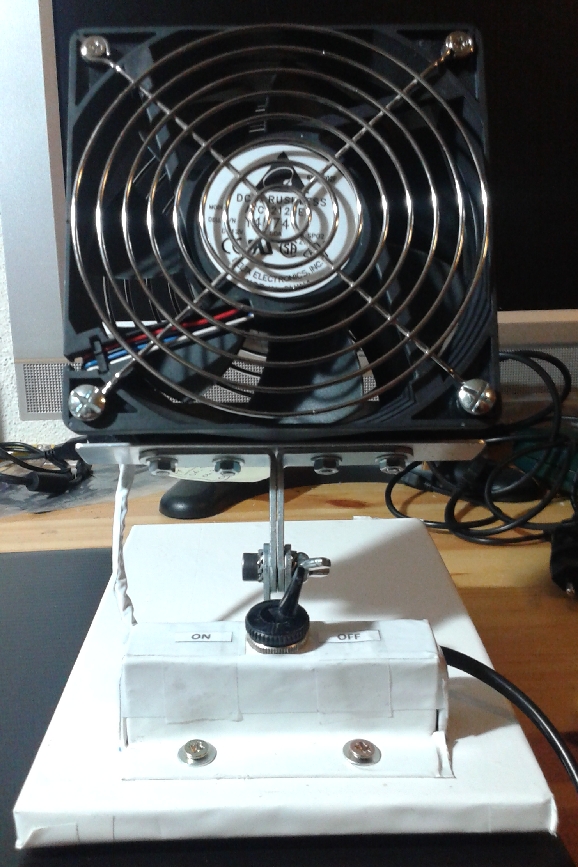

Ventilateur terminé avec son socle contenant le variateur et supportant le système d'inclinaison.



Même à 30% de la vitesse : Ca décoiffe !

III - Un second ventilateur sans régulateur de vitesse
