Réalisation d'un système de ventilation pour réfrigérateur de Camping
Car
Problématique :
Ces derniers étés les températures sont
parfois extrèmes et peuvent avoisiner les 40° C. Nos réfrigérateurs à absorption
en subissent les conséquences et il est difficile avec ce système de production
de froid d'atteindre des températures plus fraîches.
La ventilation du réfrigérateur s'impose donc et permet de gagner jusqu'à 5° C et parfois plus.
Vous allez trouver des kits déjà tout faits mais à des prix allant jusqu'à 60 euros et parfois le(s) ventilateur(s) ont de faibles rendements ou sont de petites tailles 80, 90, 100 mm. La récupération de ventilateurs d'alimentation de PC de 120 x 120 mm est facile dans une déchèterie. Des ventilateurs 12V DC 0.3A avec un débit CFM de 24,8 soit 42,13 m3/Heure sont très courants et suffisent à cette utilisation.

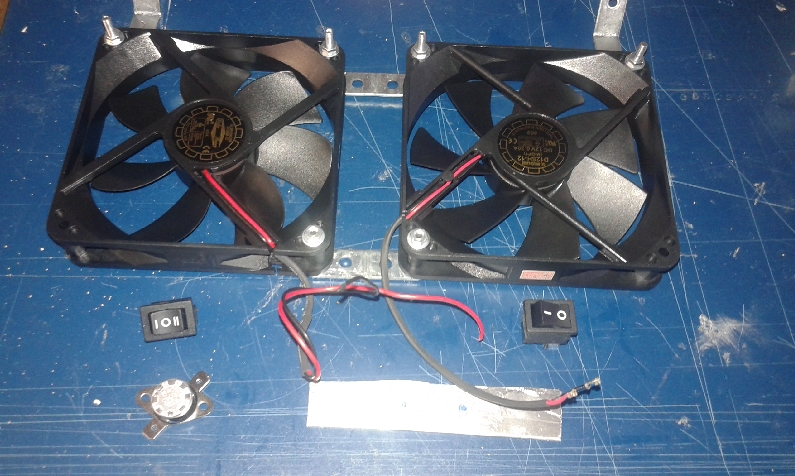

Le matériel acheté récupéré
:
* 2 ventilateurs 12V DC 0.3 A débit 42
m3/Heure - Voir caractéristiques ici
* Un inverseur 3 positions On/Off/On
* Un thermostat 45°C NO
acheté sur eBay 6 euros frais de port compris (Voir caractéristiques
ci-dessous)
* Quelques élements de quincaillerie, vis, équerres, fil électrique,
...
Cliquez sur les vignettes pour afficher les images en taille 800 x 480

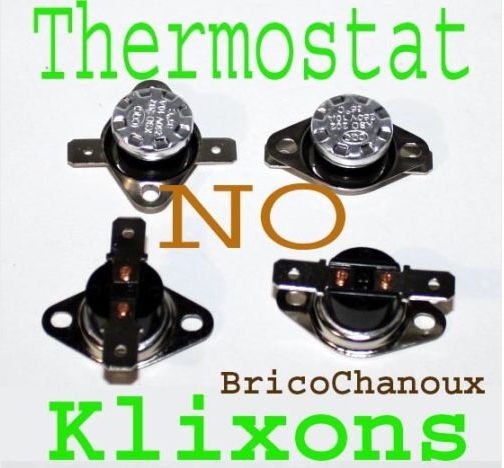

Les caractéristiques du thermostat : (D'après site du constructeur)
VIP Only : Usage uniquement réservé aux bricoleurs
| Avantages | |
| Usage polyvalent | Faible coût |
| compact, | Fiable. |
| grande capacité | Longue durée de vie (10 000 cycles) |
| Thermostat minute | Réarmement automatique |
Caractéristiques :
| Réf. | TEMNO |
| Type | NO (Normalement Ouvert) |
| Disque | Bimétal - Thermostat |
| Dimension | Diam bas : 16mm Diam Haut 14mm - Hauteur : 11mm |
| Tension | 12v ou 250v - Courant max : 10A à 250v / 15A à 120V |
| Circuit de résistance | 50 Mohm |
| Résistance d'isolement | 100 Mohm |
| Ouverture-fermeture de durabilité | 10000 fois ou plus (sous charge nominale) |
Principe de fonctionnement pour le type NO ex 45°C : Il est ouvert jusqu'à ce que la surface atteint 45 degrés Celsius et ensuite l'interrupteur est fermé (L'interrupteur laisse passer l'information).
Exemple : Actionnement d'un ventilateur si la surface atteint le niveau de température défini (cas du ventilateur de refroidissement auto)
| Application Pratique NO |
Thermostat Adapté |
| Amélioration performance d'un réfrégérateur de camping-car en installant un ventilateur à déclenchement automatique |
45°C ou 50°C ou 60°C |

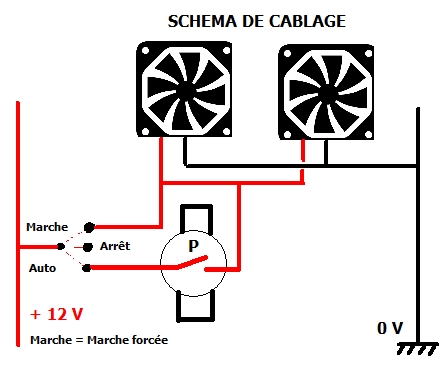

Schéma de câblage :

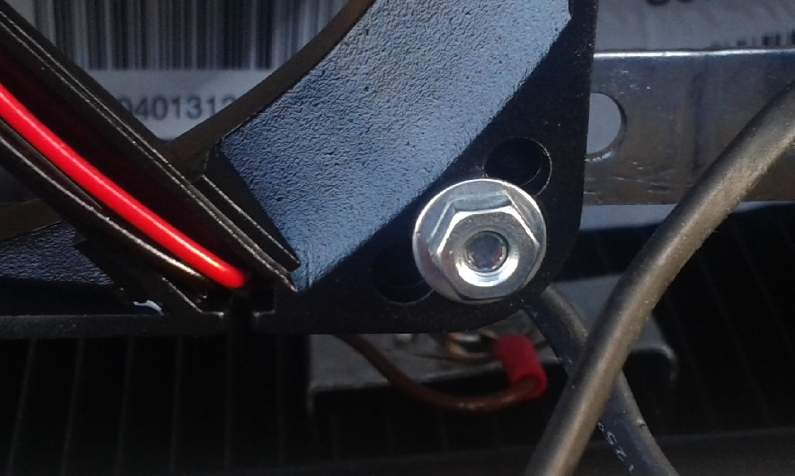

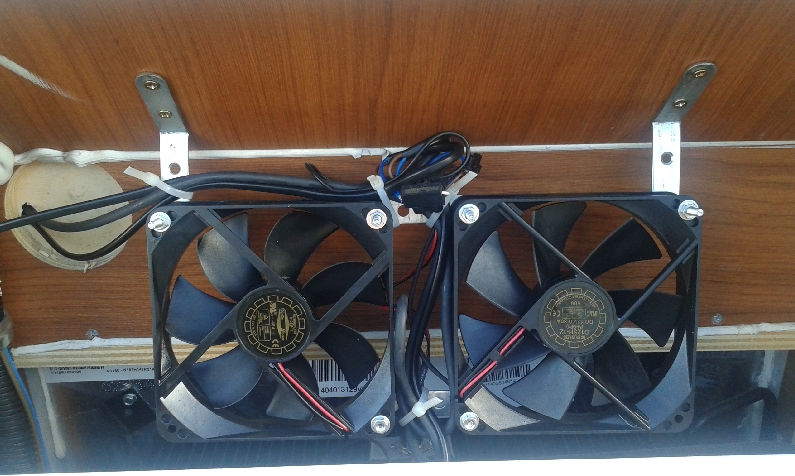

L'ensemble monté et câblé :
Le thermostat est fixé sur une tôle alu avec 2 rivets
"pop"
La tôle alu est fixée
sur les ailettes du réfrigéateur

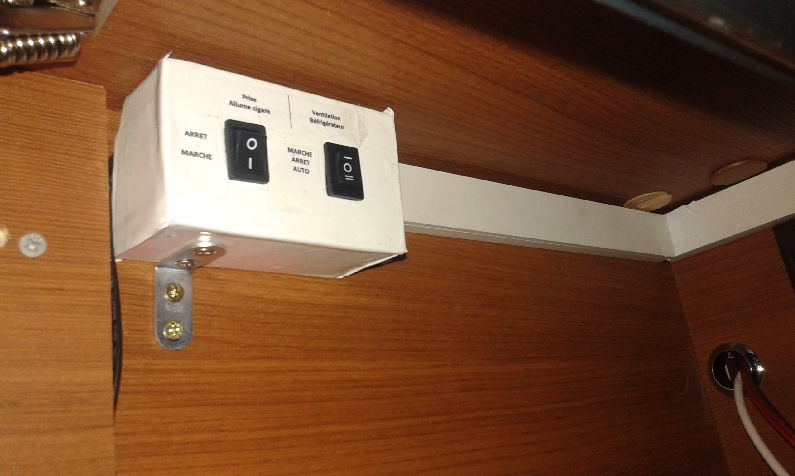

Commande Marche forcée/Arrêt/Auto
Nota : Le câblage prend également en compte
l'alimentation d'une prise multiple alume cigare avec USB. Normalement il n'y a
pas tant de fils...
Coût total : 7,50 Euros
|
