réalisations  Réalisation d'une vis de blocage pour parabole manuelle

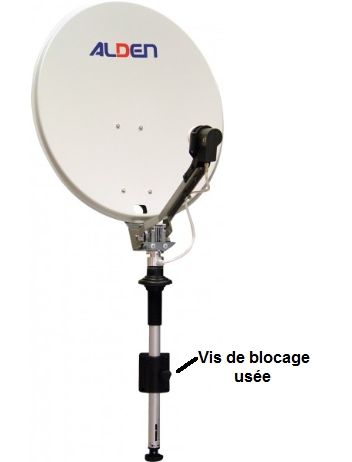

Usure de la vis de blocage de la parabole manuelle ALDEN ...

Sur mon nouveau camping car de marque CI dont je suis très satisfait par ailleurs, est monté de série une parabole manuelle de type Alden.
Après 2 années d'utilisation la vis de blocage de la parabole est usée, j'ai donc réalisé un système qui permetra de changer rapidement la vis en utilisant une vis H M6 x 60 standard. La tête de blocage et son bouchon hexagonal seront réalisés sur une imprimande 3D.

J'ai donc réalisé sur imprimante 3D deux pièces en ABS qui permettront le remplacement de la vis en cas de nouvelle usure.



Les réalisations

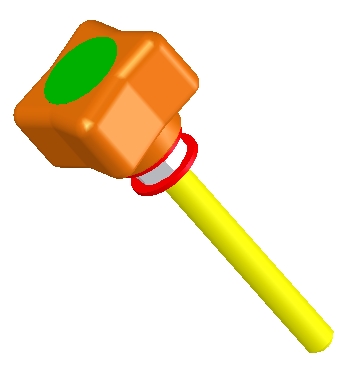

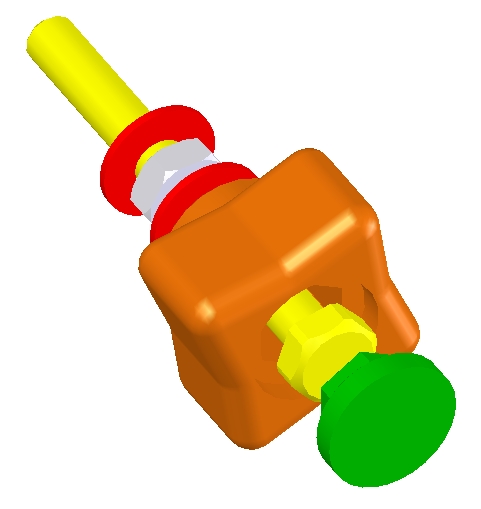

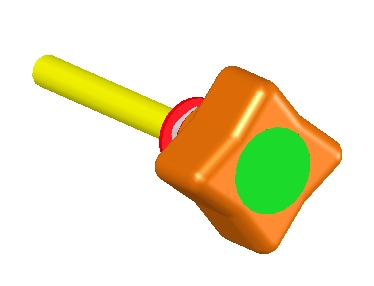

Voir

 le PDF 3D de l'assemblage

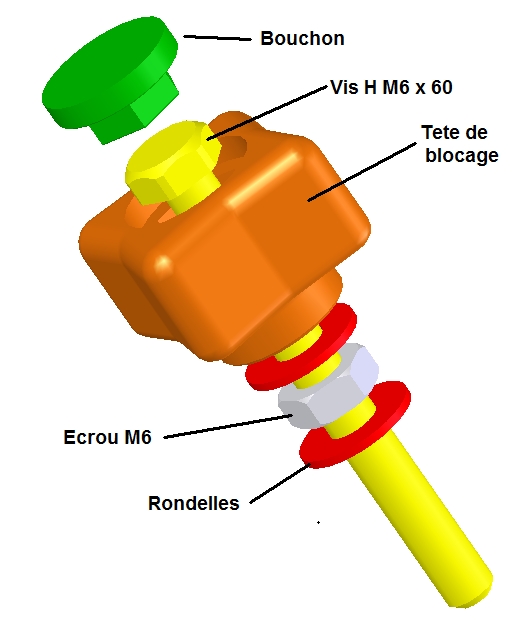

Voir

 le
PDF
3D de l'assemblage eclaté

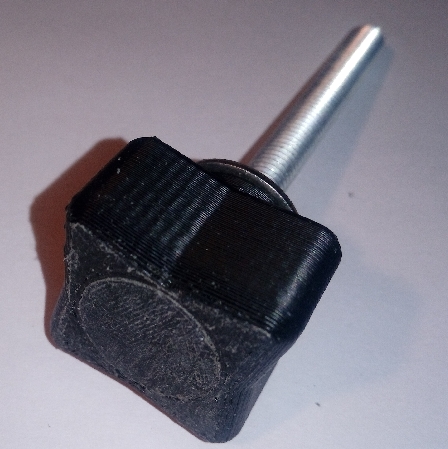

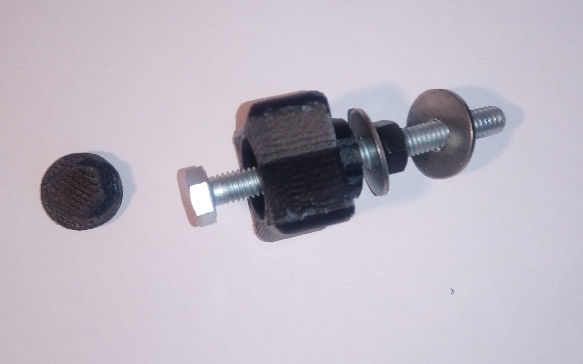

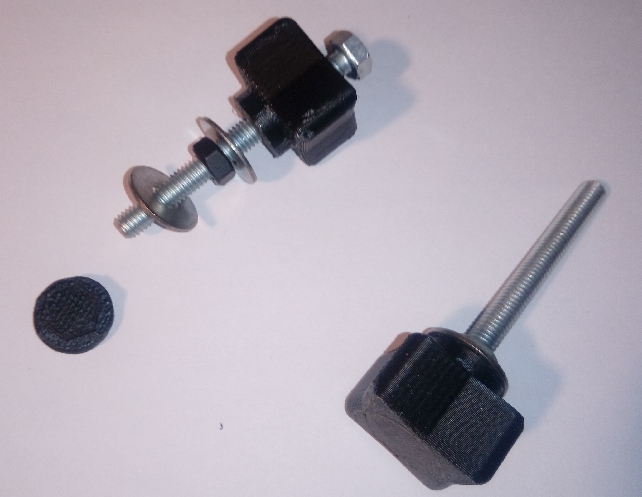

Les photos de la réalisation



Voir le PDF 3D de l'assemblage

Voir le PDF 3D de l'assemblage éclaté

   Voir le PDF 3D de la tête de blocage

Voir le PDF 3D du bouchon hexagonal

Télécharger les fichiers au format STL >>ICI<<
