réalisations  Ajout de doubles prises USB dans la cellule du camping-car


Mon camping-car, acheté neuf en 2015, ne possédait qu'une seule prise USB 1A simple dans le salon.
A l'époque cétait déjà pas mal car très peu de fabricants proposaient cette option.
Maintenant une seule prise USB ne suffit plus étant donné l'utilisation croissante de systèmes utilisant les récharges sur port USB; smartphones, montres connéctées, lampes frontales rechargeables, enceintes BT, réveils, ventilateurs 5V sur USB, etc...

J'ai donc installé 2 prises doubles USB dans la chambre, une prise double en cuisine au dessus de la hote aspirante, et remplacé la prise simple USB du salon par une double prise USB.

I - Le matériel achété

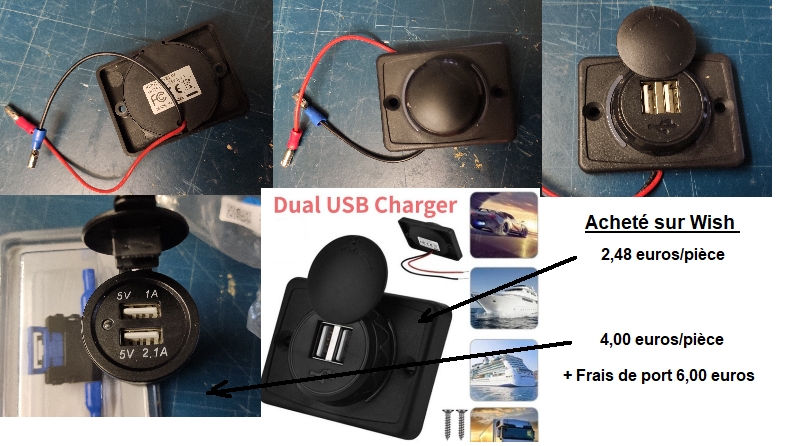

Sur le site "Wish ", j'ai pu acheter des doubles prises USB à poser en façade, une double prise USB pour remplacer la prise unique d'origine du salon.
C'est sur ce site que j'ai trouvé les produits les moins chers. Sur d'autres sites vendeurs, les tarifs vont du simple au triple sinon plus.

J'ai acheté en magasin de bricolage :

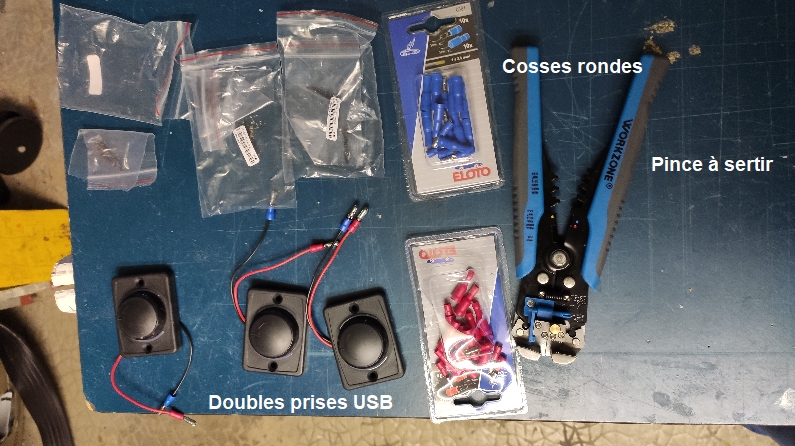

Les doubles prise USB et matériels achetés

II) Récupération de l'alimentation 12V CC

La plus grande difficulté, malgré la possession du schéma de câblage électrique du camping-car, est de repérer les fils d'alimentation 12 V CC permanent.

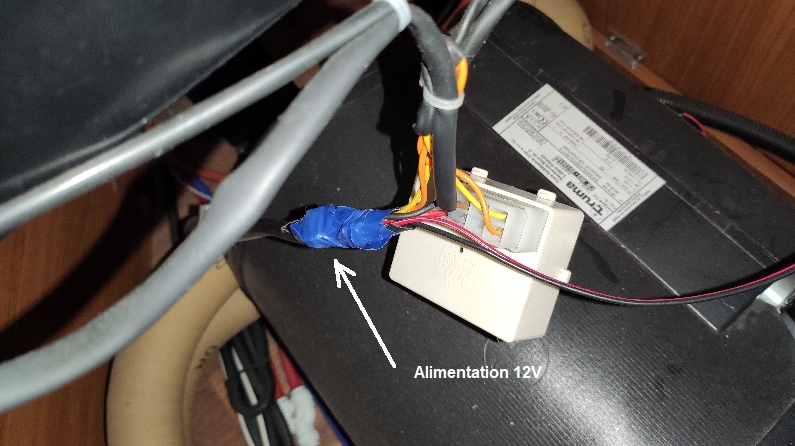

J'ai donc trouvé ces fils 12 V CC pour la chambre sur l'alimentation de la chaudière Truma et dans la cuisine les fils d'alimentation de la hote aspirante situés dans le placard au dessus de celle-ci.

Alimentation 12 VCC

Utilisation de connecteurs automatiques à sertir et de porte fusible volant.

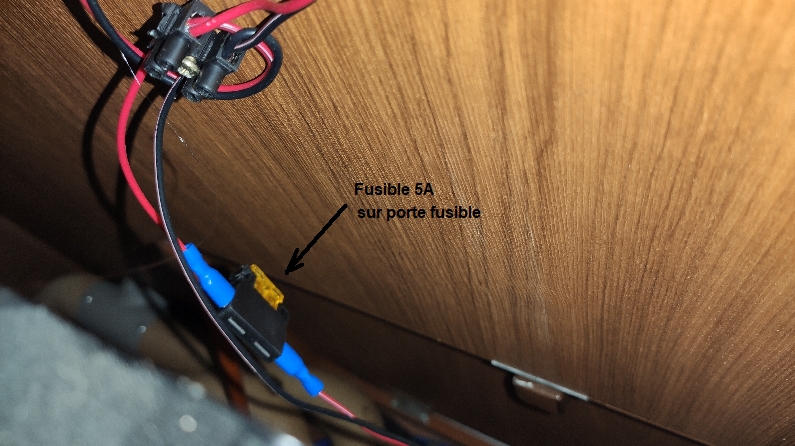

Porte fusible volant

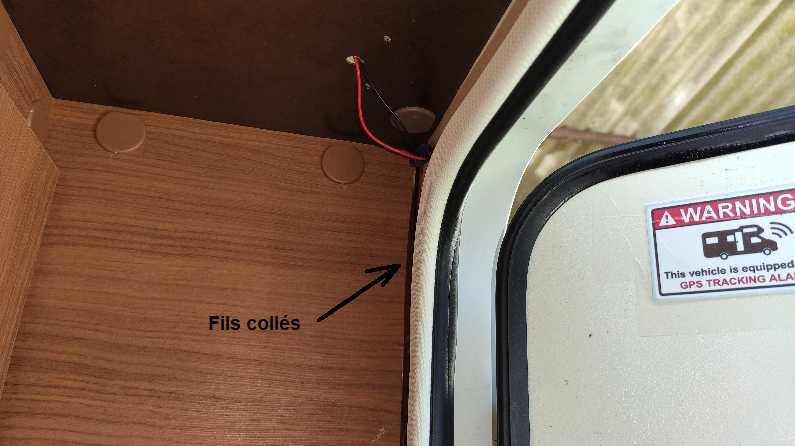

Passage des fils

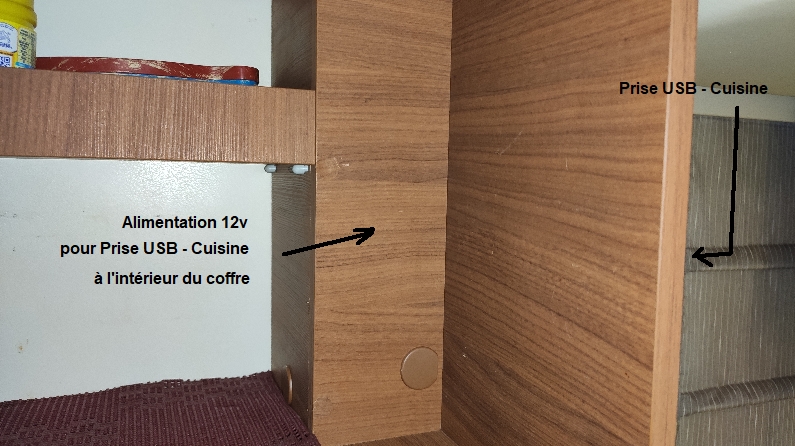

Montage de la prise USB au dessus de la hote aspirante

Après démontage de la face avant du coffre situé dans le placard haut de la hote aspirante se trouve l'alimentation de ce celle-ci.
J'ai utilisé également des connecteurs automatiques à sertir et un porte fisible volant pour alimenter la double prise USB.
(Problème : J'ai oublié de prendre une photo avant remontage du coffre.)

La double prise USB se situe au niveau du coffre

III) Les prise USB montées et câblées

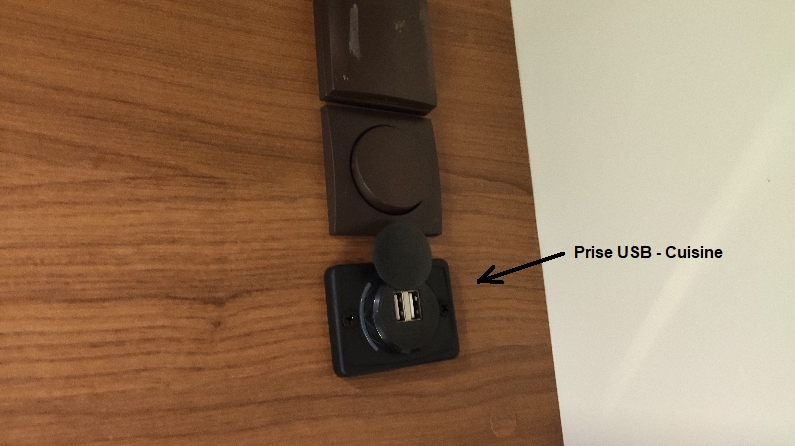

Double prise USB de la cuisine au dessus de la hote aspirante

Doubles prises USB dans la chambre de part et d'autres du lit central
La double prise USB au salon en remplacement de la prise simple d'origine

Le passage des câbles d'alimentation des prises USB pour la chambre s'est fait par la soute au dessus du lit central, les fils ont été tout simplement collés à la colle à chaud au pistolet à colle. Aucun fil n'est visible dans la cellule.
