Langue - Language - Lengua : Français - English - Español Paramétrages de Comunicación de TelePcCn Pro
Una ayuda
simplificada existe para los diferentes parámetros en el momento de la

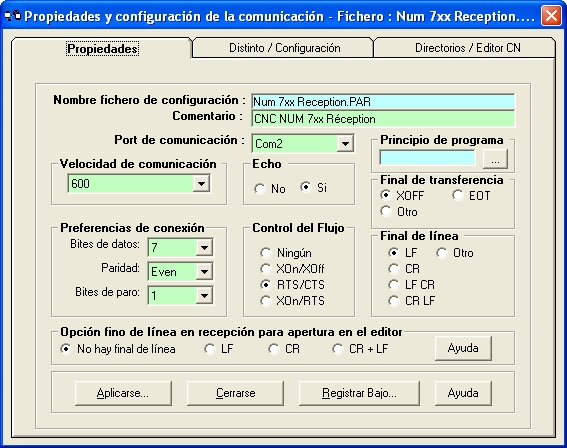

creación o la modificación de una configuración. Inglete Propiedades de la comunicación
Puerto
de comunicación Elección
de un numéaro de puerto comprendida entre 1 y
16. TelePcCn permite la utilización de una carta multi vías. Velocidad
de comunicación La velocidad de
comunicación debe ser ajustada con arreglo a la calidad de
la línea y del tipo de conexión (Cableado realizado con o sin señal de
control) La longitud de la
línea no debe exceder 15 metros. Más allá un riesgo de mala
transferencia existe en el momento de la recepción de los programas.
Disminuir la velocidad de comunicación tan pronto como esta longitud es
excesiva. En el caso de un CNC NUM 760 y de un
cableado sin señal de control destinar un valor de velocidad de
comunicación iguala 300 a 1200 Bauds para la
recepción de los programas. En el caso de
emisión de un programa auménteles la velocidad a 9600 tipos de Bauds. Es aconsejado hacer
ensayos progresivamente aumentando las velocidades de
transmisión. Preferencias
de conexión El número de bits,
la paridad, el número de bits de paradas es definido por
el constructor. Referirse a la documentación del
constructor. Atención en el caso
del CNC NUM
dispone en serie 1000-1020-1060 o la configuración del CNC es
diferente de la configuración software. Eco Esta opción permite
en el momento de prueba de transferencia fijar los carácteres Emis /
recibos. Control de
Flujo El
control de flujo permite destinar un protocolo de transmisión y de cambio
de datos entre los diferentes materiales. Ver documentación
constructor. Principio de
programa Permite destinar un
código de detección enviado a principios de programa. Al no utilizar sobre
CNC NUM y FANUC. Permite enviar por ejemplo la palabra
Begin a principios de transferencia. Atención a mayúsculas y minúsculas.
Fin de
transferencia Destina el carácter
de fin de transferencia. O sea XOFF caso del CNC NUM, o sea EOT fin de
fichero. El carácter XOFF
(CTRL se codifica ASCII 19) no debe
encontrarse en el programa CN. TelePcCn envía automáticamente el carácter de
transferencia al final de emisión. Con la versión 2.0
usted puede destinar uno o varios carácteres de fin de programa que usted
desea. Ejemplo: END. Atención con las mayúsculas y las
minúsculas. END no es equivalente a
End. Fin de
línea Destina uno o varios
carácteres de fin de línea reconocidos por el CNC. LF en el caso del
CNC NUM. Usted
puede destinar a partir de la versión 2.0 uno o varios carácteres de su
elección. Ejemplo; en el caso del CNC
FANUC, etc.. En ciertos casos, hay que
destinar un carácter y el símbolo LF (Fin de línea) según el CNC Fin de línea en
recepción para el editor Bajo Windows NT o
Windows 2000 tipos de PRO, la
abertura(obertura) de un fichero CN descargado puede provocar la pérdida
de los carácteres de fin de línea. Esta opción permite añadir un LF+CR al
fin de cada línea cargada. En el momento de la
abertura del fichero de las líneas vacías van intercalados.
Basta con registrar el fichero, luego con reabrirlo. Si en el momento de
la abertura de un fichero cargado, ningún problema parece
entonces seleccionar la opción

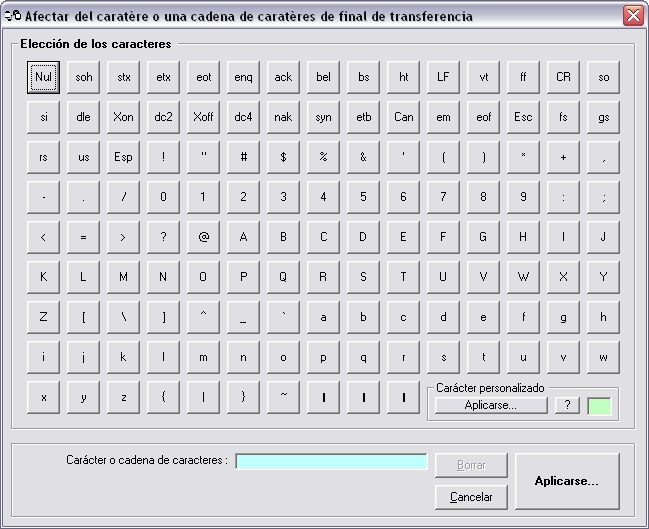

Cuadro(Tablero) de los carácteres personalizados
Para destinar un
carácter o una cadena de carácteres a los parámetros personalizados:
fin de línea, fin de transferencia o principio de
programa. -
Haga clic en el botón que representa el carácter que inserta todo como un
teclado informático. - El botón
<Anular> permite anular el último carácter
entrado. - El botón
<Borrar> permite suprimir o reinicializar la cadena de carácter que
hay que destinar. Anotó: Atención: consultar su
manual constructor CNC antes de destinar carácteres
personalizados. Verificar por
ejemplo que el fin de línea sea <; + LF> (Line Feed) y no <;>
únicamente. El fin de programa
puede a ser END + carácter de fin de línea. Ejemplo: END; Y no END únicamente.

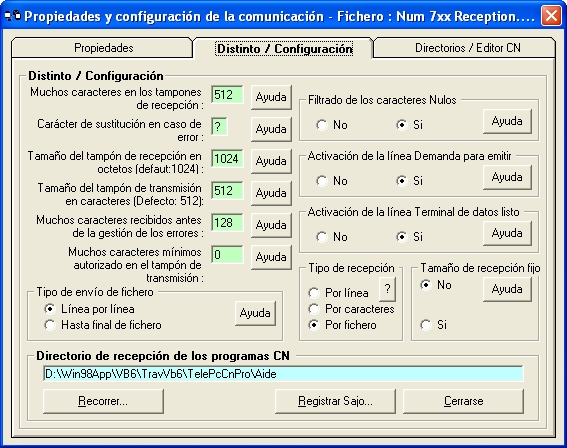

Inglete Miscelánea / configuración
Número de
carácteres en el tapón de recepción Definido el número
de carácteres leído en el tapón de recepción. Si usted destina el
valor 1, los carácteres son leídos uno por uno. Al utilizar en el
momento de transferencia con condiciones de transferencia de mala calidad.
(Parásitos, longitud de línea importante, etc.) El tipo de recepción
debe ser configurado sobre Por carácteres y escoja una velocidad lenta de
transferencia (300 en 600 tipos de
Bauds). Si usted destina el
valor 0, el control de comunicación lee la totalidad del tapón de
recepción. El valor por defecto
es de 256 o 512 carácteres. Este valor tiene que definir con arreglo a las
longitudes de línea que usted es sensato recibir. Carácter de
sustitución en caso de error A defecto el carácter de sustitución es >. Ce caractère remplace un caractère mal reçu par le
micro-ordinateur. (Mauvaise parité ou vitesse de transfert trop
importante) Talla del tapón de recepción Definido en octeto la talla del tapón de recepción. Al no confundir con número de carácter leído en el tapón de recepción. Este valor fija la talla máxima del tapón de recepción. Debe ser superior en totalmente cansado caso en total de carácteres leídos en el tapón de recepción. Cuanto más este valor es importante, más el control de recepción utiliza la memoria. Fije un valor de 512 si el número de carácteres por línea delante de ser recibidos no sobrepasa este valor. Talla del tapón de transmisión Fija el número de carácter máximo por línea que hay que enviar. Destine un valor superior en total de carácteres máximo de una línea de programa. Número de carácteres recibidos antes de la gestión de los errores. Destinando el valor 0, usted desactiva la gestión de los errores en el caso de un error de transferencia en recepción. (Valor por defecto: 0) Destinando el valor, usted fuerza el control de comunicación que genera la gestión de los errores cada vez que un carácter es recibido en el tapón de recepción. Para un tipo de recepción por fichero este número debe ser igual a 128 mínimos hasta 512. Es aconsejado hacer ensayos. Número de carácteres autorizados en el tapón de transmisión. Definido el número máximo de carácteres autorizado en el tapón de transmisión antes de la gestión de los errores. Destinando el valor 0 (Valor a defecto), usted desactiva la gestión de los errores del control de comunicación para la transmisión. Destinando el valor 1, usted obliga el control de comunicación a generar la gestión de los errores cuando el tapón de transmisión está totalmente vacío. Filtración de los carácteres nulos Esta opción permite suprimir los carácteres nulos recibidos. Es aconsejado filtrar los carácteres nulos. Los carácteres nulos existen sobre el CNC que permite descargar los programas sobre cinta perforada. (Creación de un cebo(principio)) Si los carácteres nulos son filtrados, son ignorados en el momento de la recepción y no aparecen en el programa recibido. Activación de la línea pide para emitir Determina si conviene acelerar la línea pide para emitir. La señal Pide para emitir petición el permiso(autorización) de enviar datos al Modem que le es atado. Activación de la línea Terminal preparado Determina si conviene acelerar la línea Terminal preparado en el curso de la comunicación. ( Autorización para recibir dados.) Tipo de
recepción Por
carácteres: las líneas son recibidas carácteres por carácteres.
Caso de transmisión lenta con una calidad de transferencia mediocre y una
longitud excesiva de hilo. (Más de 15 metros) El número de carácter en el tapón de recepción en la gestión de los errores debe ser superior a 64. Para velocidades rápidas 9600 Bulevares escoger como máximo un número de carácteres igual a 512. Tipo de
emisión Hasta fin de fichero: el modo <Hasta fin de fichero> permite enviar programas de talla ilimitada. El carácter de fin de línea es definido el por el fichero que hay que enviar. Este modo no toma en consideración el paramétrage de fin de línea declarado en la configuración de comunicación. Este modo funciona bajo todo el CNC que autoriza los fines de línea de tipo LF - LF+CR - CR+LF. (CNC NUM por ejemplo) Talla de recepción fija Al utilizar sólo en el caso del banco EBP TMA 310 p. Fija el número de carácteres máximos recibidos por línea. Fije esta opción sobre No para transferencia de programas y un número de carácter fijo igual a 0. Expediente de recepción de los programas CN Permite destinar un expediente diferente de recepción por configuración de comunicación. Este expediente únicamente es tomado en consideración para la descarga de programas.

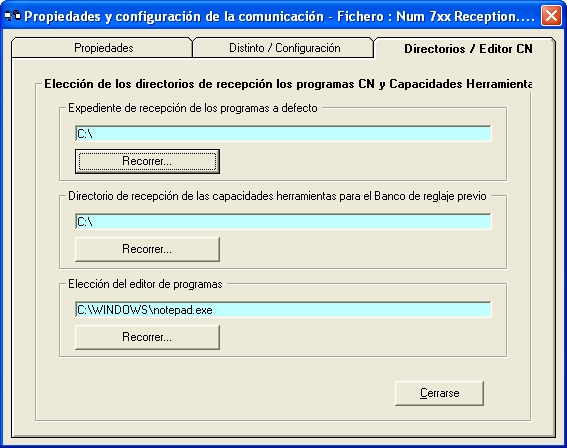

Inglete Expediente / Editeur CN
Estas opciones permiten escoger los expedientes de recepción de los programas a defecto, del expediente de recepción de los ficheros cabidas instrumentos a partir del banco de prearreglo así como el editor de programa.
|
