réalisations  Réalisation d'une manivelle pour parabole manuelle Alden


La problématique...

Sur mon nouveau camping car de marque CI dont je suis très satisfait par ailleurs, est montée de série une parabole manuelle de type Alden.

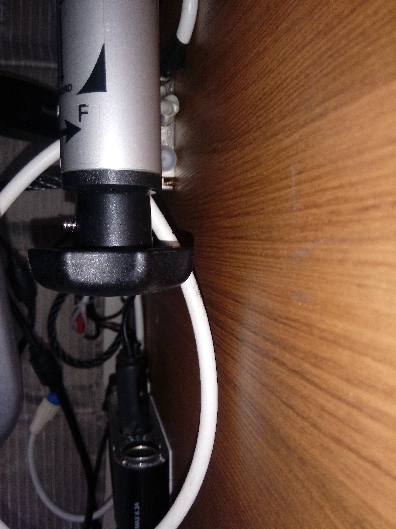

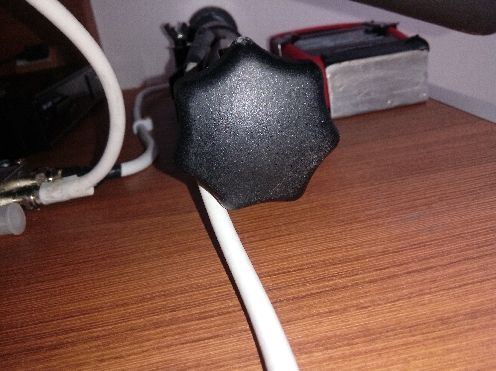

Etant donné qu'il existe peu de place entre la télévision et la molette de commande de l'élevation /descente de la parabole, j'ai réalisé une manivelle à cardan pour faciliter les manoeuvres. Un embout spécial heptagonal (7 cotés) et adapté à la forme du bouton sera défini et imprimé en ABS sur imprimante 3D.

Voir l'étude et la réalisation d'un système identique motorisé >>ICI <<


Etude et réalisations

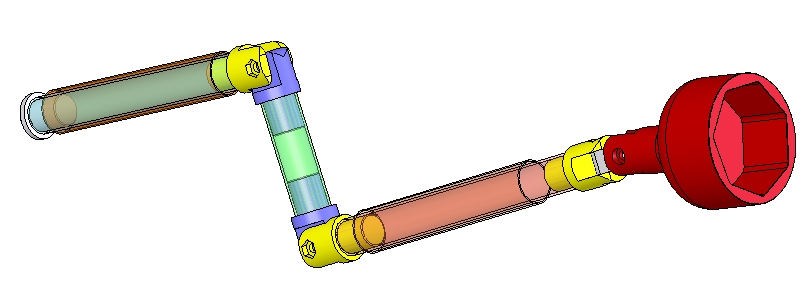

(Clic sur l'image du haut pour voir le PDF 3D de l'ensemble)

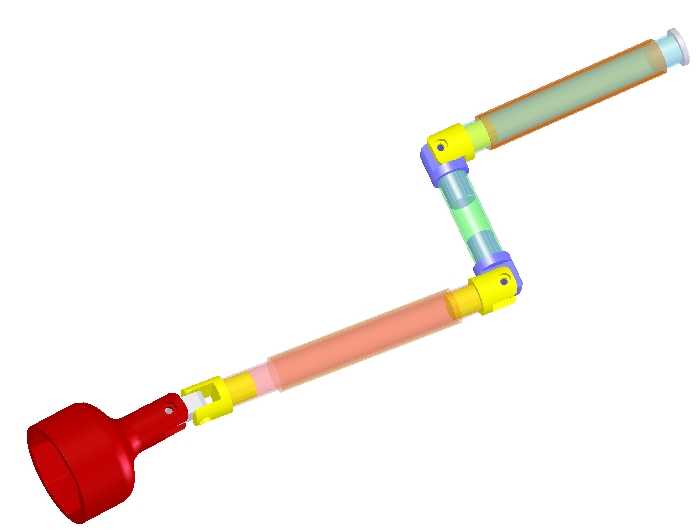

Voir le PDF




 3D de l'assemblage

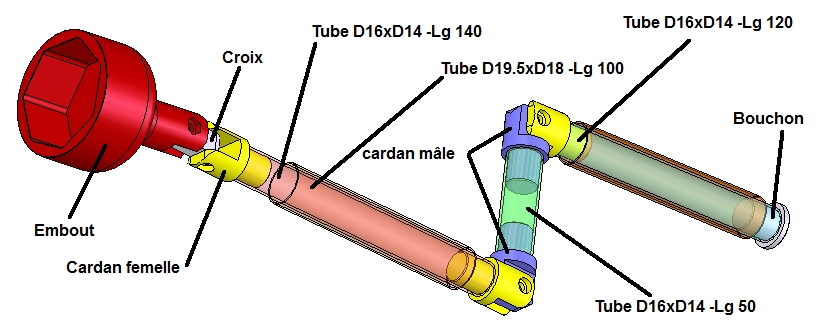

Les tubes sont en aluminium et sont des récupération de piquets de tentes. Les cardans, mâles, femelles ainsi que le bouchon et embout spécifiques seront réalisés sur imprimante 3D en ABS et seront immobilisés par l'intermédiaire de goupilles mecanindus de diamètre 3mm. Des vis Chc M4 x 20 et écrous M4 frein "Nylstop" assurent les différentes articulations entre les cardans. Les 2 tubes de diamètre 19.5 sont libres en rotation.

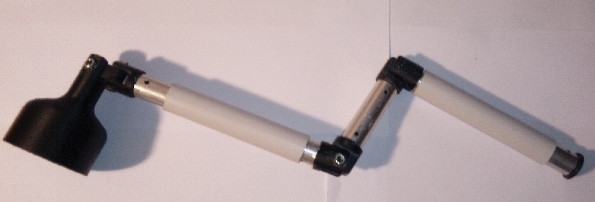

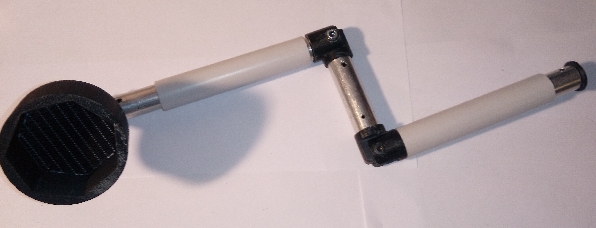

Photos de l'ensemble monté


Voir le PDF 3D de l'assemblage

Voir le PDF 3D de l'embout heptagonal spécifique

Voir le PDF 3D du bouchon

Voir le PDF 3D du cardan femelle

Voir le PDF 3D du cardan mâle

Voir le PDF 3D de la croix du cardan

Télécharger tous les fichiers au format STL >>ICI<<

Télécharger le tableau d'élevation des antennes paraboliques >>ICI<<
