réalisations  Réalisation d'une motorisation pour parabole manuelle Alden


La problématique...

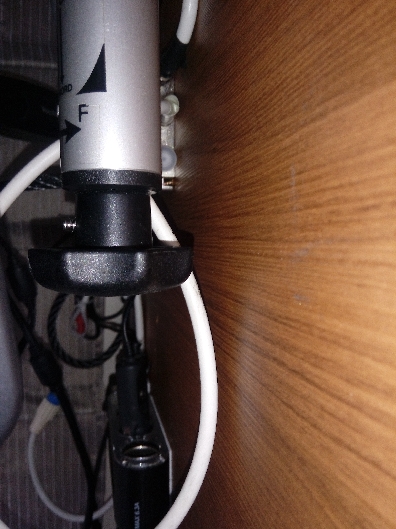

Sur mon nouveau camping car de marque CI, est montée de série une parabole manuelle de type Alden.
Etant donné qu'il existe peu de place entre la télévision et la molette de commande de l'élevation /descente de la parabole, j'ai réalisé une manivelle à cardan pour faciliter les manoeuvres (Voir réalisation >>ICI <<). Un embout spécial heptagonal (7 cotés) et adapté à la forme du bouton sera défini et imprimé en ABS sur imprimante 3D.
Ensuite j'ai étudié et réalisé une motorisation à l'aide d'un moteur 12V de récupération. J'ai acheté un inverseur 3 positions 1.58 euros sur eBay, une prise allume cigare et j'ai imprimé sur imprimante 3D les boitiers hauts et bas ainsi que les cardans et l'embout heptagonal.

Voir le PDF 3D

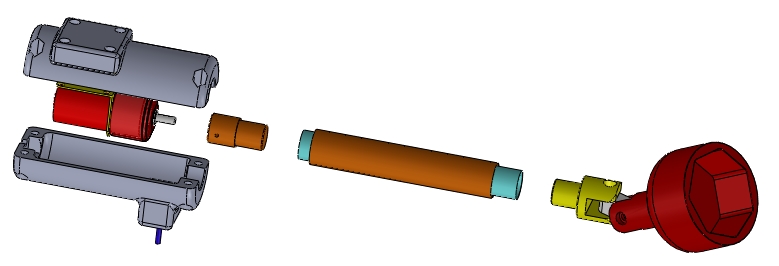

Etudes et Réalisations
(Clic sur les images pour voir les PDF en 3D)
Voir le PDF 3D
  Voir le PDF 3D
Voir le PDF 3D Voir le PDF 3D


Les tubes sont en aluminium et sont des récupération de piquets de tentes. Le cardan femelle ainsi que l'embout spécifique seront réalisés sur imprimante 3D en ABS et seront immobilisés par l'intermédiaire de goupilles mecanindus de diamètre 3mm. Des vis Chc M4 x 20 et écrous M4 frein "Nylstop" assurent les différentes articulations entre les cardans. Les 2 tubes de diamètre 19.5 sont libres en rotation.

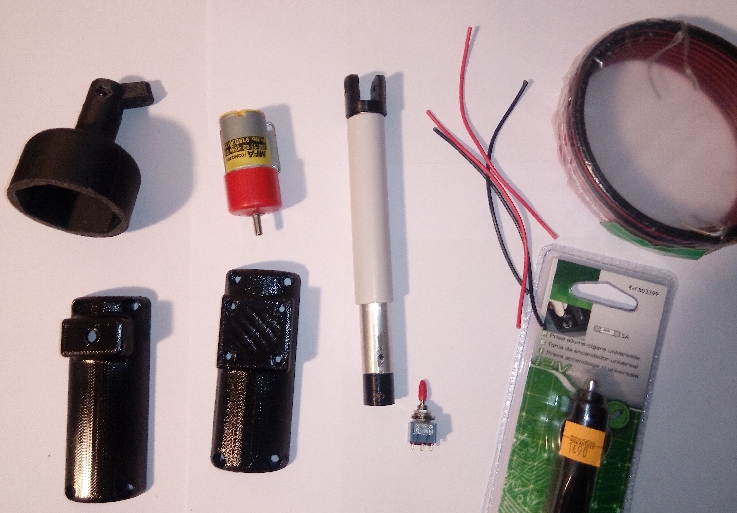

Photos des différentes pièces

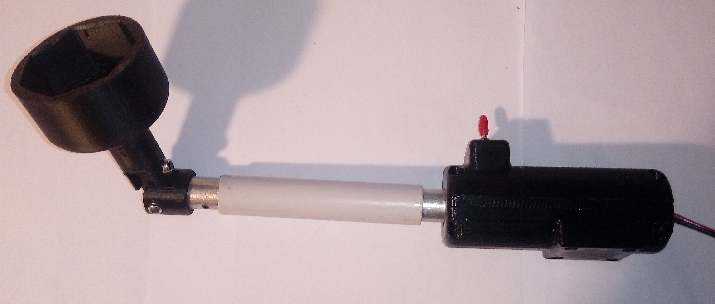

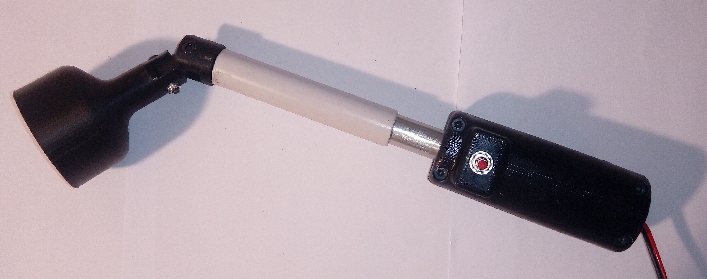

Photos de l'ensemble monté

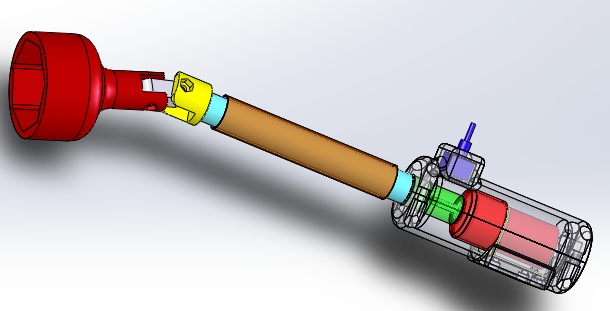

Voir le PDF 3D de l'assemblage

Voir le PDF 3D de l'embout heptagonal spécifique

Voir le PDF 3D du cardan femelle

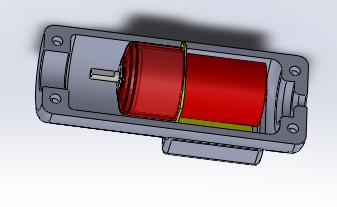

Voir le PDF 3D Du support Bas

Voir le PDF 3D Du support Haut

Télécharger tous les fichiers au format STL >>ICI<<
