INTRODUCTION

Un ventilateur rafraîchit-il l'air ?

En fait, contrairement à ce que l'on pense, les ventilateurs ne refroidissent pas l'air, ils le mettent seulement en mouvement ! Pire, ils augmentent les frottements des molécules d'air et l'échauffent, mais cette élevation de température nous est totalement insensible tellement elle est dérisoire.

Pourquoi une sensation de fraîcheur ?

Le ventilateur produit des mouvements de convection de l'air, qui rafraîchissent la peau. Or, l'air chaud monte vers le plafond de la pièce. Ainsi, les molécules d'air chauffées et humidifiées par contact avec notre corps transpirant suivent un mouvement de convection et s'élèvent vers le plafond. L'action des pales d'un ventilateur va alors entraîner l'air chaud au loin et accentuer le phénomène de convection.

Résultat, un courant d'air sec chasse en permanence l'air humide qui nous entoure, permettant à la sueur de s'évaporer plus vite, ce qui augmente la sensation de fraîcheur et baisse concrètement la température de la peau. (Mais pas de l'air ambiant)

En conclusion, un ventilateur ne baisse pas la température d'une pièce mais provoque une légère baisse de la température de notre peau en faisant évaporer la sueur (humidité). Plus la vitesse du flux d'air et et son débit sont importants, plus la convection et l'évaporation sont importantes, d'ou l'utilisation d'un ventilateur performant à fort débit.
Voir rafraichisseur d'air adiabatique ou bio-climatiseur

Seconde conclusion : Un ventilateur qui brasse un grand volume d'air est bien plus efficace que n'importe quel rafraîchisssur d'air. Attention à l'arnaque des "Artic Air" ou "Cube Air" qui ne baissent la température qu'à 20 cm maximum et au délà ils sont totalement dépourvus de toute éfficacité. De plus un rafraîchisseur d'air ne refroidi plus dès que l'air est chargé en humidité relative. C'est à dire qu'en bord de mer il n'a plus aucune éfficacité.

~~~~~~~~~~~~~~~~~~~~

FABRICATION - REALISATION - MODIFICATION

Il est difficile de trouver un bon ventilateur 12V efficace pour camping car. Bon nombre de ventilateurs 12V du commerce n'ont pratiquement aucun effet et ne brassent que très peu d'air. Il existe pourtant des ventilateurs 12V DC qui possèdent des débits d'air très importants. Voir les réalisations suivantes >>ICI<<

I - Le matériel récupéré /acheté

• Récupération d'un vieux ventilateur 220V dont le moteur est grillé (HS)
  Caractéristiques :Hauteur totale 40 cm - Ventilateur de table - Pales Ø23 cm 30w en 220V - Ref : FT-23EII - Débit d'air maxi 243 dm3/sec à vitesse maxi == 875 m3/h
• Récupération d'un moteur 12V de lève vitre de voiture (N'importe quel modèle peut faire l'affaire !)
  Caractéristiques : Puissance maxi en charge 60W =>  I = 5A maxi = > Panneau solaire obligatoire - Fréquence de rotation estimée à vide 3000 Tr/mn
• Une prise allume cigare
• Un interrupteur 12V
• Matériel de bricolage, fer à souder, cosses 12 Volts, fils électriques, pistolet à colle, chute de contreplaqué de 10mm d'épaisseur pour faire l'adaptateur du moteur 12V, ...

Photos de la réalisation
Clic pour voir en plein écran

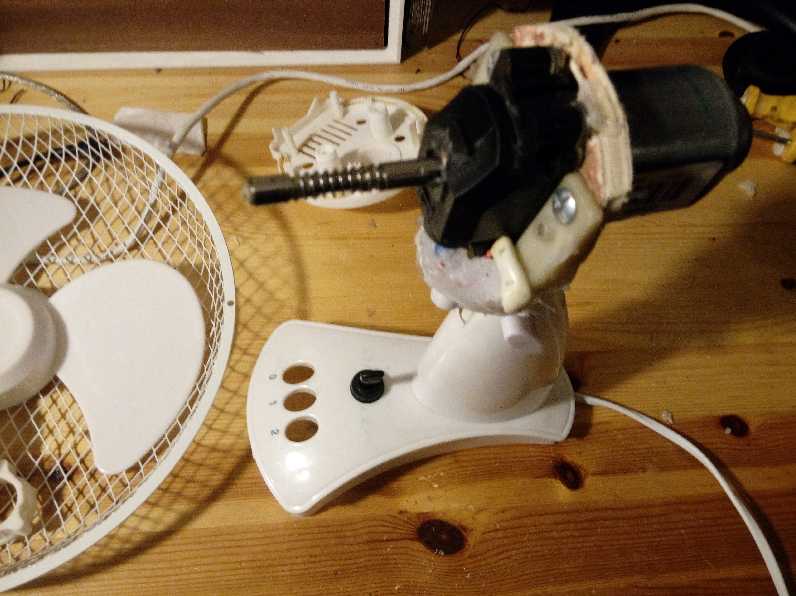

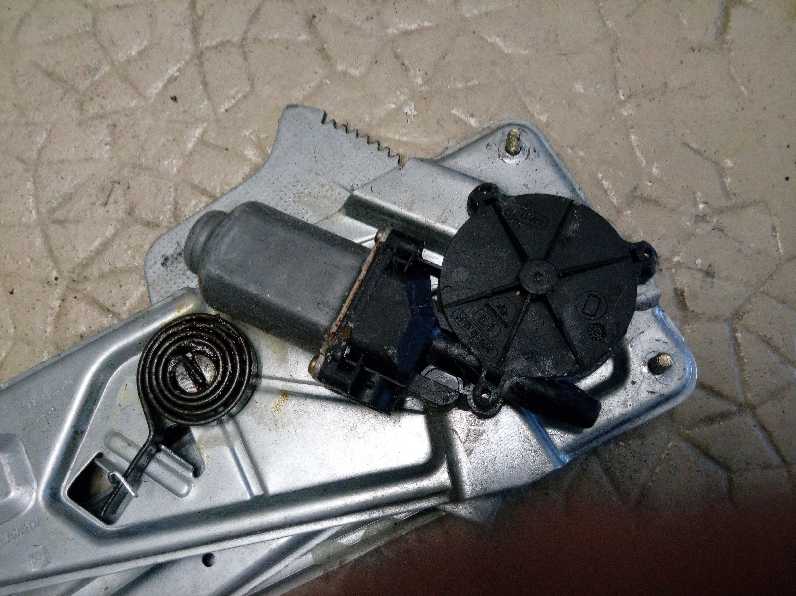

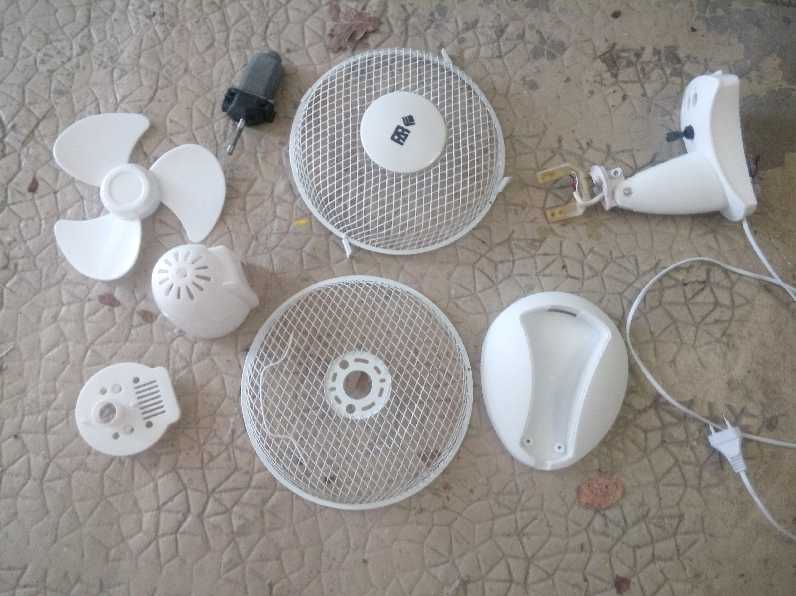

Moteur de lève vitre de voiture 12V DC avant démontage	Démontage du ventilateur existant Suppression du moteur 220V - Nettoyage

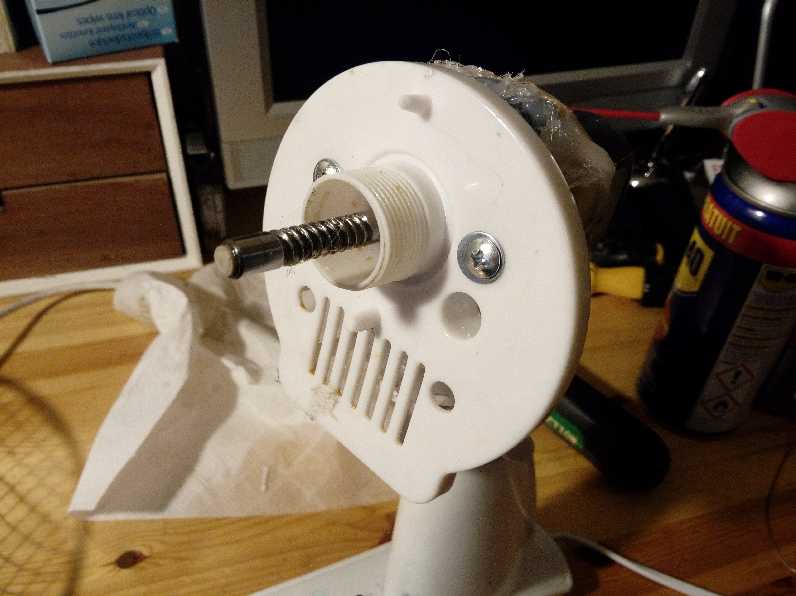

Montage du moteur 12V avec adaptation spécifique Fixation par vis et par collage au pistolet à colle	Fixation de la face avant par vis

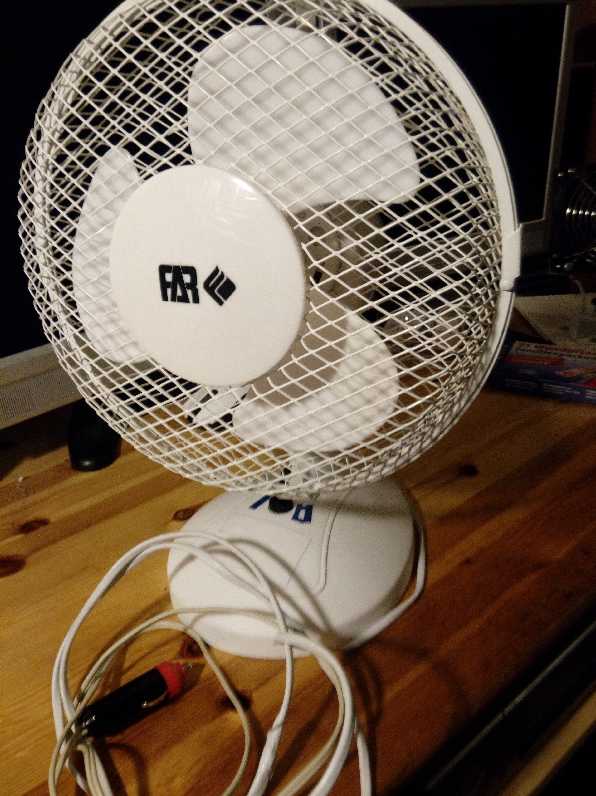

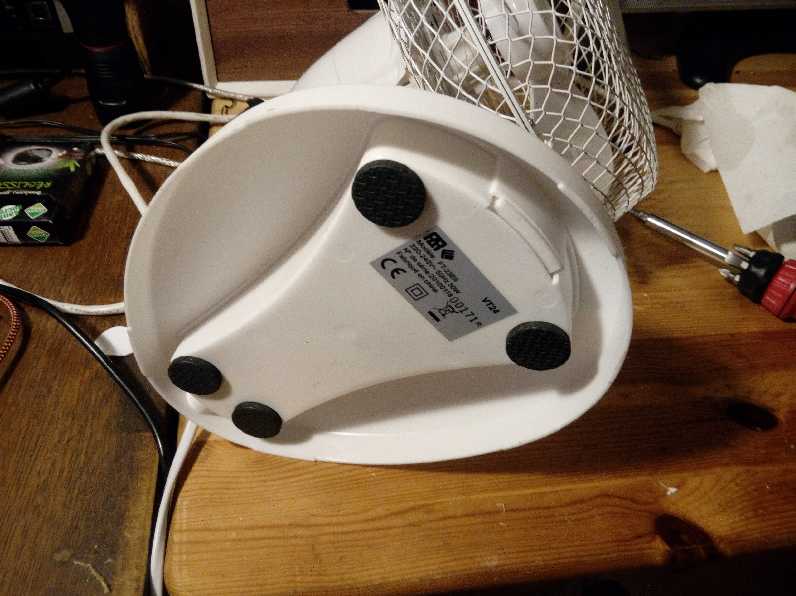

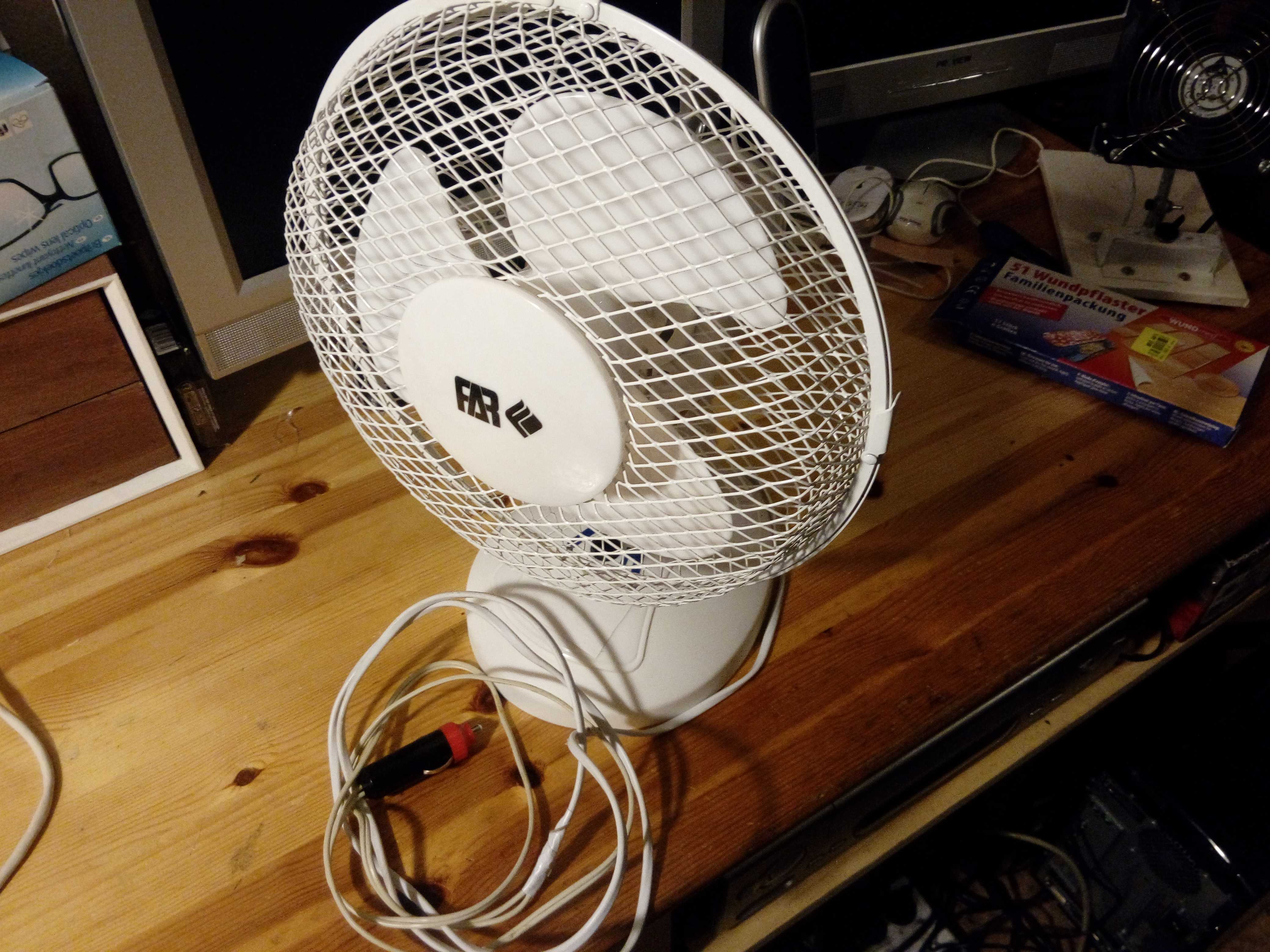

Patins anti dérapant t adaptation de l'hélice du ventilateur au diamètre de l'axe moteur 12V - puis collage	Ventilateur terminé

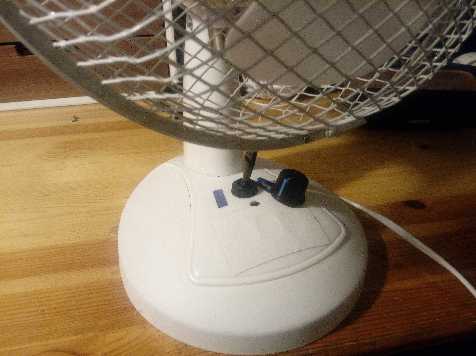

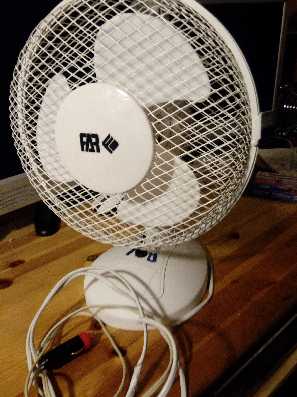

Ventilateur terminé avec son socle contenant le variateur le système d'inclinaison d'origine.
Le système d'oscillation n'existe plus.

IV - Problème

La fréquence de rotation du moteur du ventilateur est bien trop rapide, presque de 3000 tours/minutes. Le bruit est trop important, le ventilateur, malgré des patins anti dérapant ajoutés, ne tient pas en place et est presque prêt à "s'envoler" ! La consommation est au maximum de 5A, en réduisant la fréquence de rotation, la puissance P en Watts sera diminuée et donc la consommation réduite.

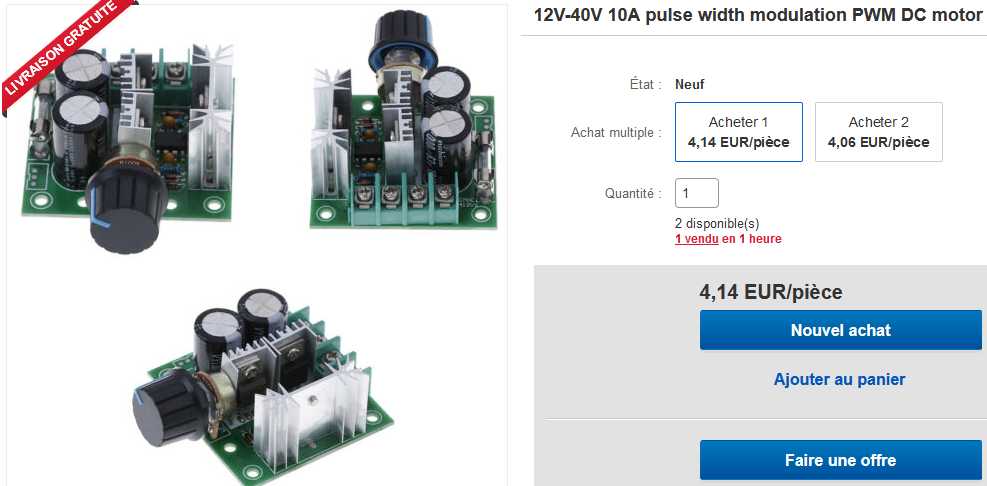

J'ai donc acheté un variateur de vitesse qui permettra de réduire la fréquence et de diminuer le bruit ambiant ainsi que la consommation de courant. (4,14 Euros frais de port compris.)

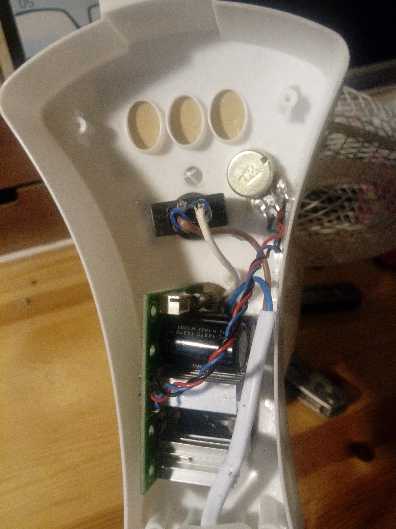

Régulateur inséré dans le pied - Régulation de la vitesse par potentiomètre de 0 Tr/mn à 3000 Tr/mn.
