réalisations  Réalisation d'un Ventilateur-Rafraichisseur 12V DC pour Camping-Car


INTRODUCTION - CONSTATS

Après la fabrication de :

Constats :

L'idée :

Utiliser des radiateurs de refoidissement de microprocesseurs de type ventirad avec caloduc. Les caloducs sont des tubes composés le plus souvent de cuivre (photo ci-dessous) utilisés pour conduire la chaleur. A l'état repos et sans ventilation les radiateurs sont environ à 10°C dans une pièce à température de 20°C.

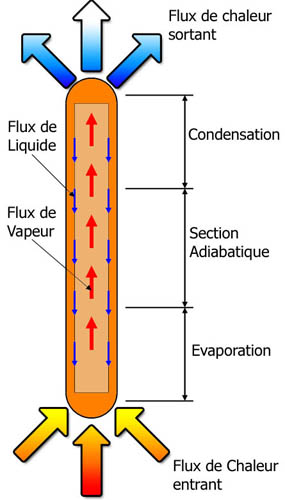

Le caloduc est un élément complétement hermétique, dans le quel, un (seul)
fluide frigorigènecircule. D'un coté, le caloduc absorbe la chaleur, le liquide s'évapore donc, puis à l'autre extrémité (grâce aux ailettes du ventirad), le gaz se condense. On obtient ainsi un circuit dans le quel le fluide change constamment d'état. Tout est équilibré, le tube est toujours plein, il n'y a pas de vide. Le liquide peut-être de divers sortes : eau, éthanol et mercure étant les plus répandus.

SCHEMAS DE PRINCIPE

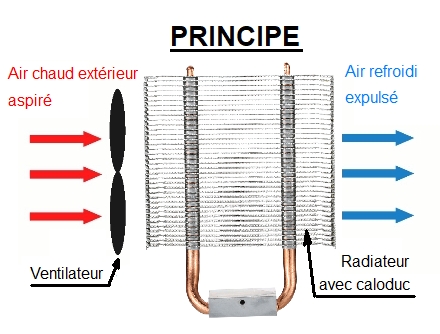

PRINCIPE

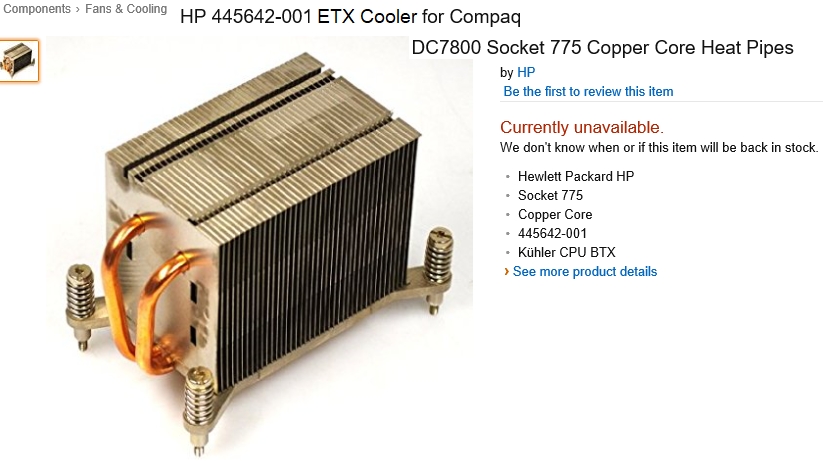

Radiateur avec caloduc

FABRICATION - REALISATION

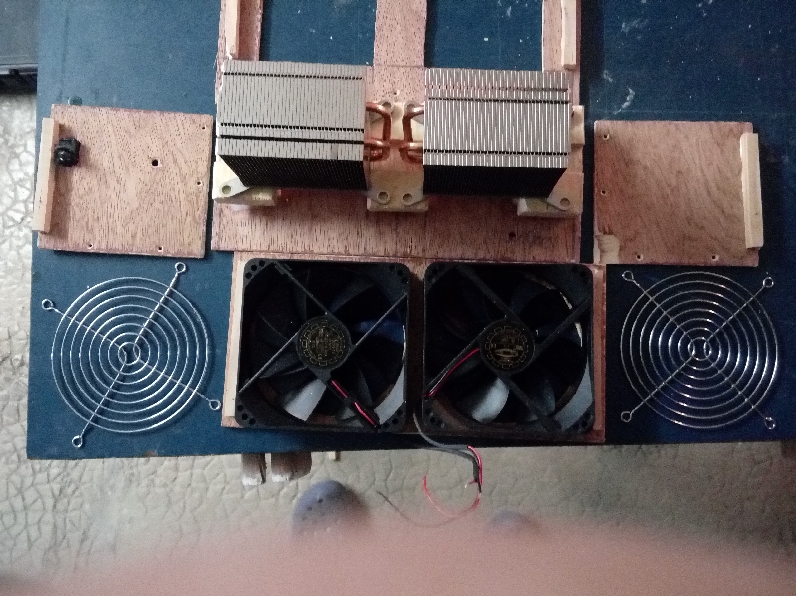

I - Le matériel récupéré /acheté

Les éléments principaux:

- 2 radiateurs avec caloduc récupérés dans une déchèterie.


- 2
ventilateurs de refroidissement d'alimentation  d'unité centrale de PC fixe 7 pales. (Récupération sur de vieux PC dans une déchèterie)

Voir les caractéristiques détaillées


  Caractéristiques  :
  Dimensions :  120 x 120 mm ep 25 mm
  Puissance électrique : 12V DC, 0.3 A soit 3.6 Watts (7.2 Watts pour les 2 ventilateurs)
  Fréquence de rotation : 2500 Tr/mn
  Débit d'air : 24.8CFM soit 42m3/Heure (1 CFM=1.699 m3/H)
  Volume sonore : 25 dB (Peu bruyants)

  Pour information :
  L'unité de flux est le mètre cube par seconde :
  CFM = Cubic Feet per Minute (Pied au cube par minute)

- 2 Grilles de protection. Il existe un réel danger de coupure dû à la puissance de ces ventilateurs.


Eléments divers :
- Cornières plastique de 15 x 15 mm, baguette 10 x 10 mm, plaques de contreplaqué d'épaisseur de 5 mm, visserie diverse (Vis aglo 3 x 15 à tête fraisée, Vis poillier M4 x 45mm, écrous M4, rondelles , etc...) environ 6 euros pour la totalité à Brico dépot, ce qui revient le plus onéreux.
- Une prise allume cigare 12V et du fil de section de 2,5mm2 - (Récupération dans une casse auto)
- Un interrupteur récupéré sur une alimentation de PC

II - Images, schémas, PDF3D  du ventilateur-rafraichisseur

(Pour les vbricoleurs - Cliquez pour agrandir)

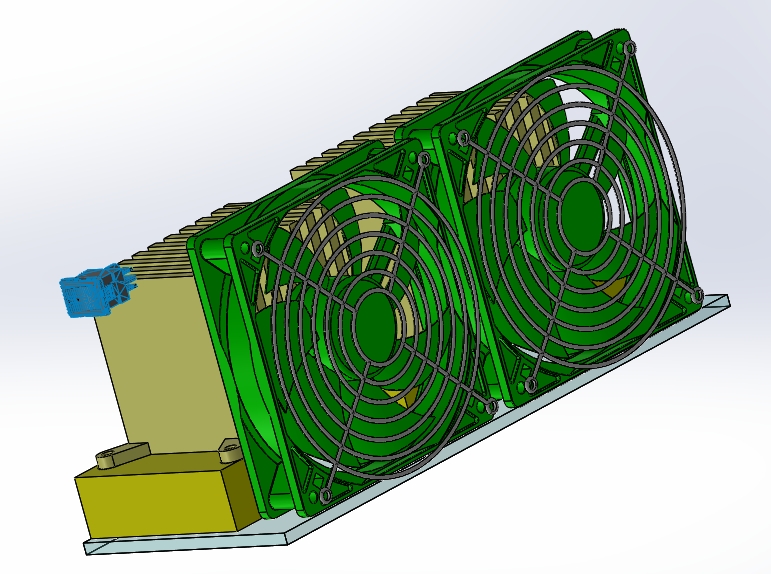

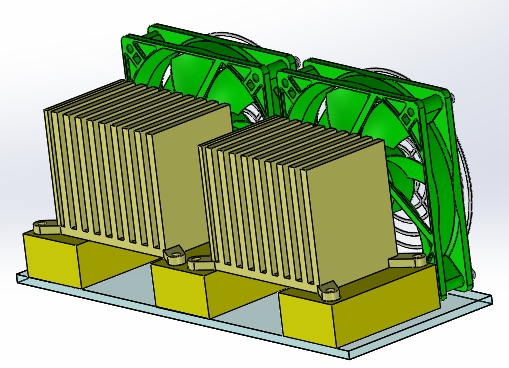

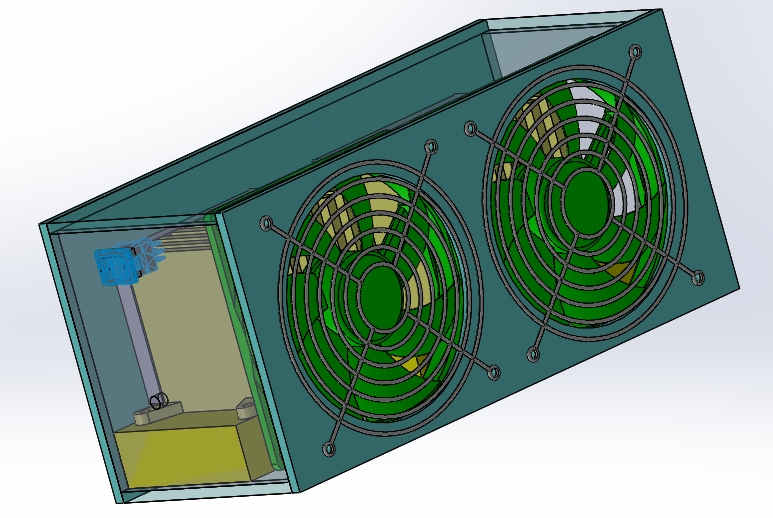

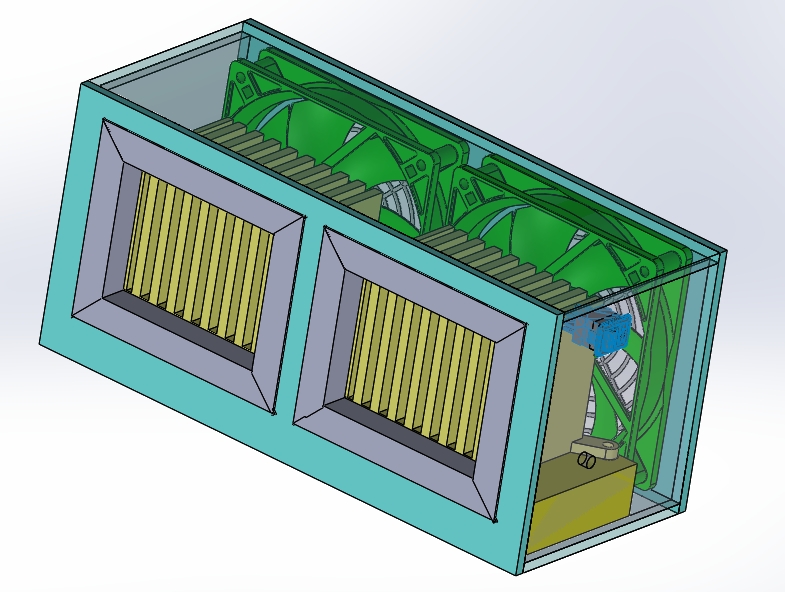

Shémas - PDF3D

PDF3D

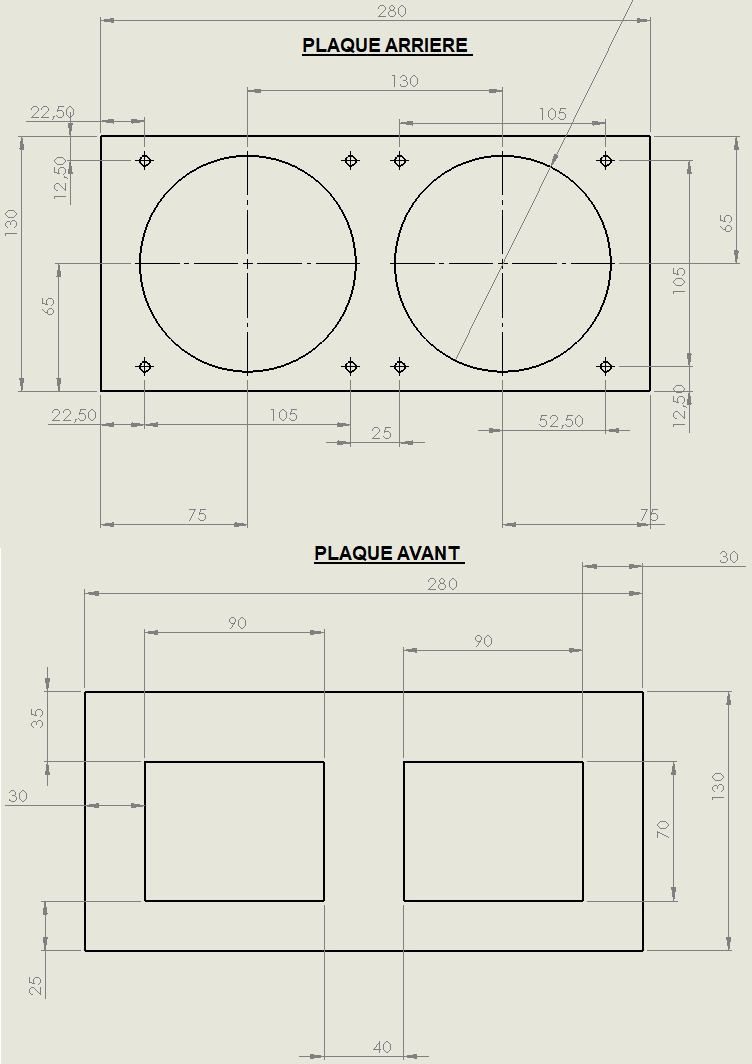

Schémas et dimensions

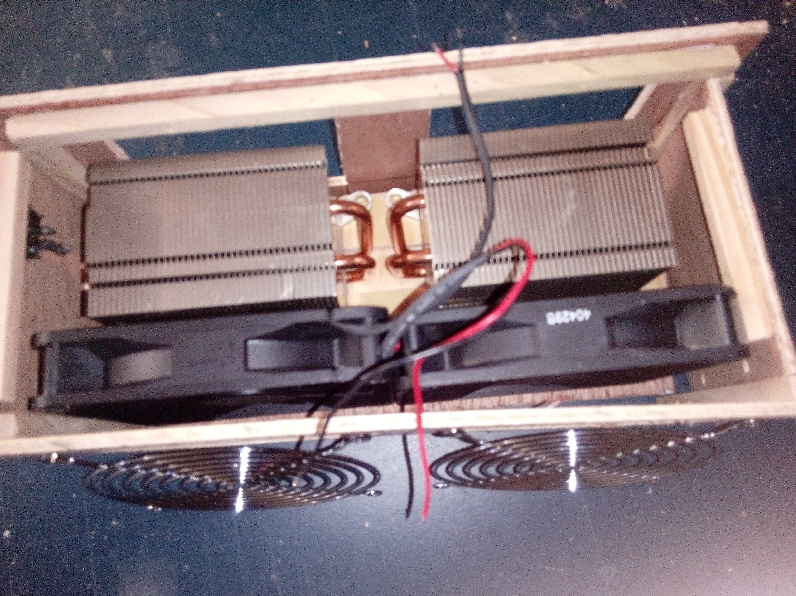

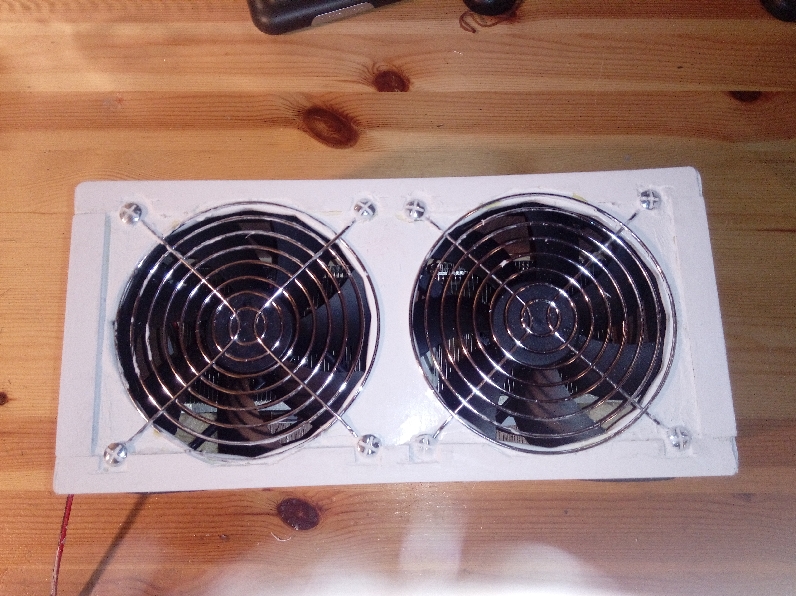

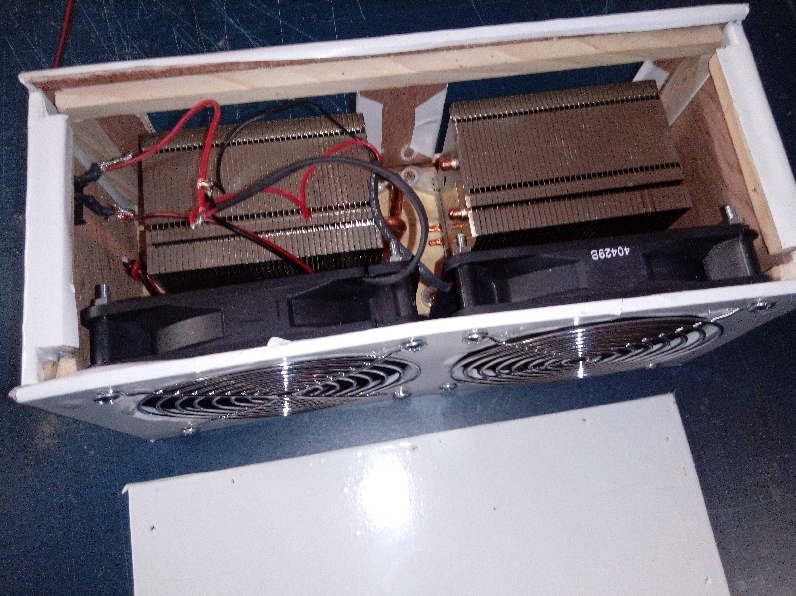

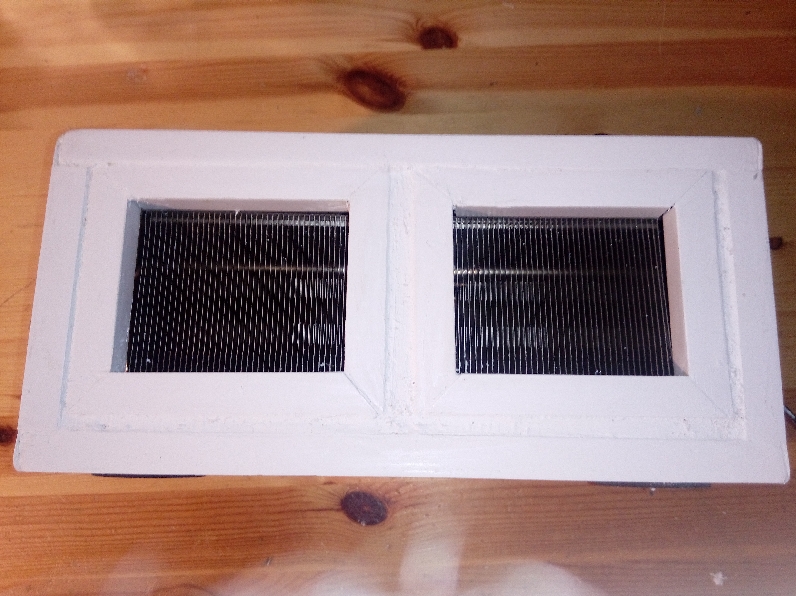

III - PHOTOS du ventilateur-rafraichisseur terminé

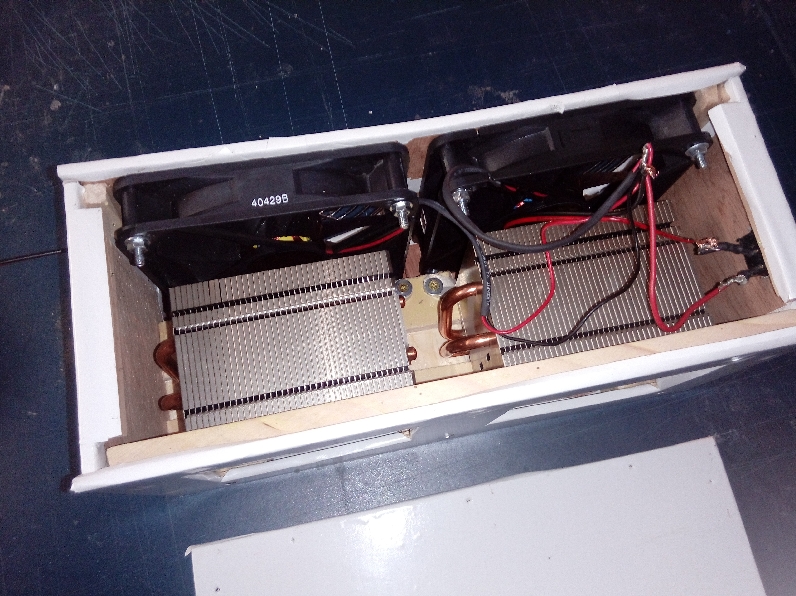

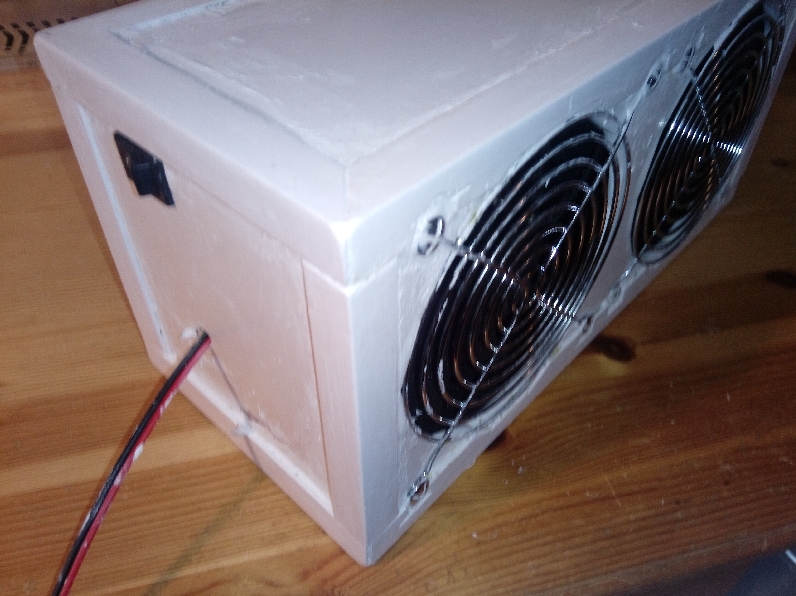

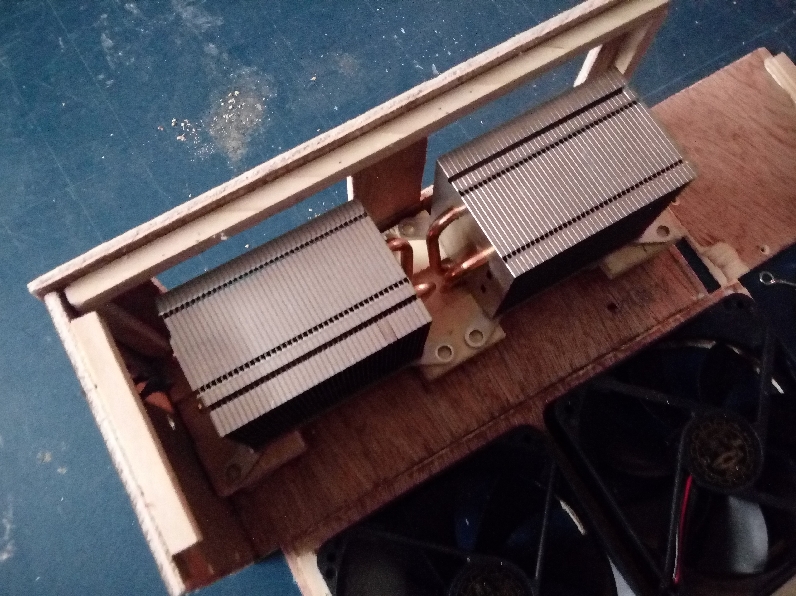

Photos du Ventilateur - Rafraichisseur
