réalisations Réalisation de plusieurs alimentations 220V AC /12V DC  pour Camping Car


Au fil des années pratiquement tous les appareils électriques de mon camping car sont en 12V ou 5V DC.  (Ventilateurs, Rafraîchisseur d'air, Cafetière, Alimentation PC, Téléphone portable, Tablette, Rasoirs, GPS, etc...). J'essaie de ne jamais utiliser un convertisseur 12V DC/220V AC qui est un gouffre en énergie, car il consomme le courant de l'appareil connécté plus son courant de fonctionnement souvent énorme. Je possède un convertisseur 12V/220V de 300 Watts SINUS qui consomme donc par exemple 300 Watts + 60 Watts pour un PC Portable soit 360 Watts/Heure !. Une vraie catastrophe pour l'autonomie, donc une solution à proscrire.
En 12V j'utilise un convertisseur 12V DC/19V DC pour mon PC portable. Mis à part un mini four éléctrique je ne transporte plus aucun appareil électrique 200V AC.

A l'étape et lors d'un bivouac avec la possibilité d'avoir une alimentation électrique 220V AC il est pratique de pouvoir utiliser ces mêmes appareils 12V DC en utilisant l'énergie 220V AC. Voici quelques solutions bon marché ou faciles à réaliser pour assurer la transformation 220V AC/12V DC.

I - Alimentation basique du commerce

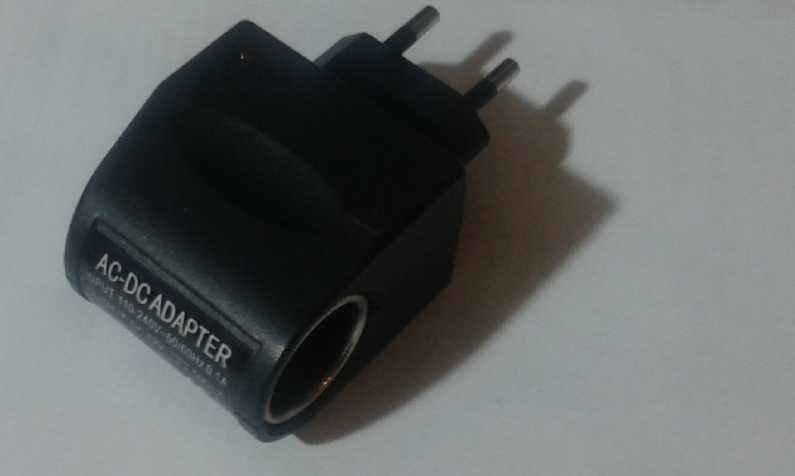

Alimentation 220V/12V la plus simple - Sortie : 12V DC 500 mA

Utilisation : Charge de téléphone portable ou de GPS mais alimentation très limitée car le courant de sortie 0.5A (500mA) est très faible. Prix 10 euros environ.

II - Alimentation réalisée à partir d'un mini transformateur 220V / 12V

Alimentation très facile à réaliser - Sortie : 12V DC 1.6 mA
Cette alimentation a été crée à partir de la récupération d'une alimentation de téléphone fixe sans fil et d'une prise allume cigare femelle pour 1.5 euros environ sur eBay.

Utilisation : Grâce à la sortie de 1.6A cette alimentation permet d'alimenter un bon ventilateur 12V par exemple

  III - Alimentation réalisée à partir d'une alimentation de TV 220V / 12V

Alimentation très facile à réaliser - Sortie : 12V DC 4.0 mA
Cette alimentation a été crée à partir de la récupération d'une alimentation de téléviseur et d'une prise allume cigare femelle pour 1.5 euros environ sur eBay.

Utilisation : Grâce à la sortie de 4.0A cette alimentation permet d'alimenter un bon ventilateur 12V par exemple et/ou un rafraichisseur d'air dont la consommation n'exède pas les 4.0A et/ou divers appareils 12V.

IV - Alimentations réalisées à partir d'une alimentation mini transformateur 220V / 12V

Alimentation 220V/12V compacte de type mini transformateur - Sortie : 12V DC de 500 mA jusqu'à 5A suivant le mini transformateur récupéré...
Solution pratiquement identique à la solution N°2, mais possiblité d'utiliser n'importe quelle alimentation 220V/12V sans modification ni bricolage.
Il est très facile de récupérer des mini transformateurs 200V AC /12V DC sur d'anciens appareils (Téléphones fixes, anciens décodeurs TNT, décodeurs SAT Analogiques, Anciennes TV 12V, électroménager, jouets, etc...)
Certaines alimentations ont mêmes des courants allant jusqu'à 5 Ampères, ce qui permet d'alimenter pratiquement n'importe quel appareil 12V du camping car.

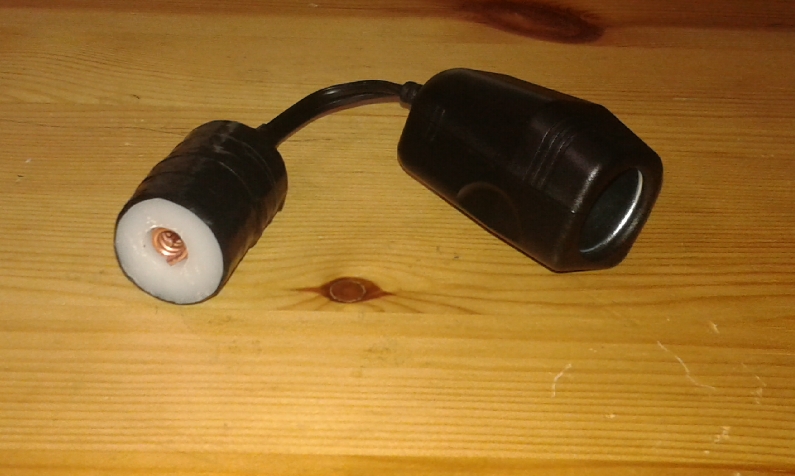

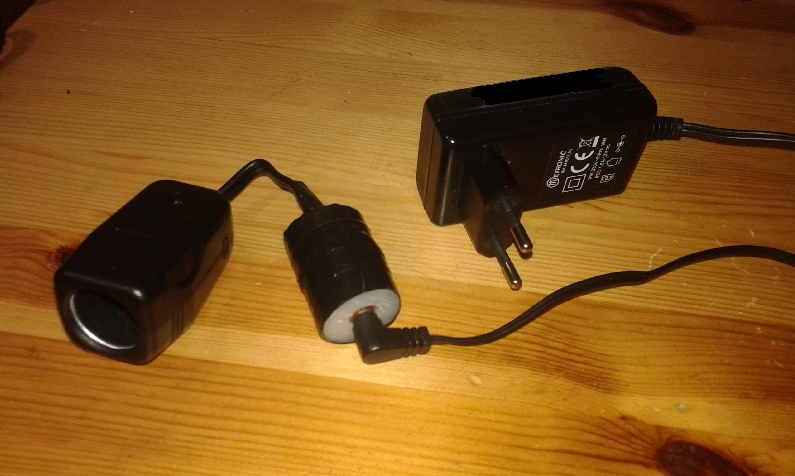

Réalisation d'un raccord 12V --> Prise Allume cigare

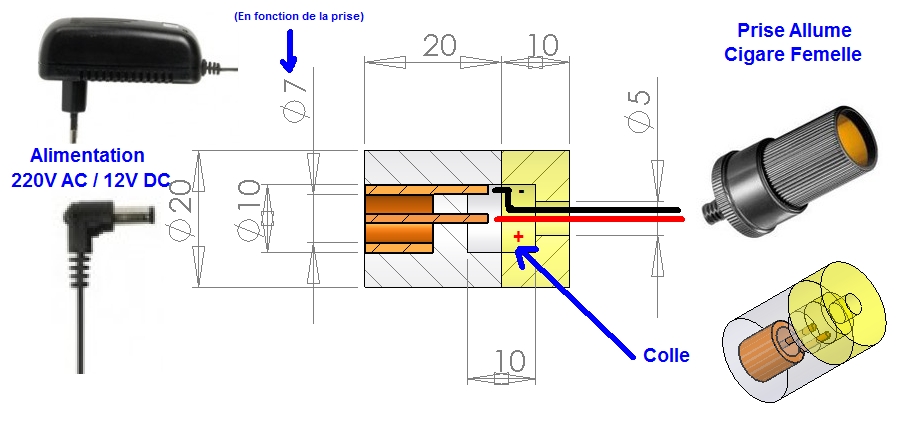

Shéma de la réalisation


Les 2 parties du raccord 12V sont réalisées en nylon et collées avec un pistolet à colle. La colle assure l'isolation.
Les contacts sont réalisés en fil de cuivre de diamètre 1.5mm et soudés au fils de la prise.

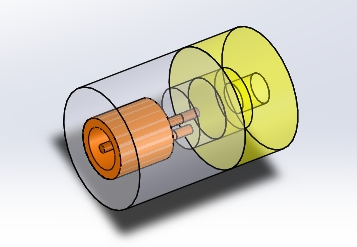

Voir le PDF 3D

V - Alimentations réalisées à partir d'une alimentation d'ordinateur fixe

Alimentation un peu plus difficile à réaliser - Sortie : 12V DC 8A et 12V DC 16A
Ces alimentations sont réalisées à partir de la récupération de boitiers d'alimentations de PC et de prises allume cigare femelle à encastrer pour 2.5 euros environ sur eBay les 2.

Utilisation : Grâce à la sortie de 16A cette alimentation permet d'alimenter une cafetière 12V 15A par exemple, le rafraîchisseur adiabatique , etc... Les alimentations de PC vont de 7A à 16A en sortie de courant pour une tension de 12V DC suivant les modèles.

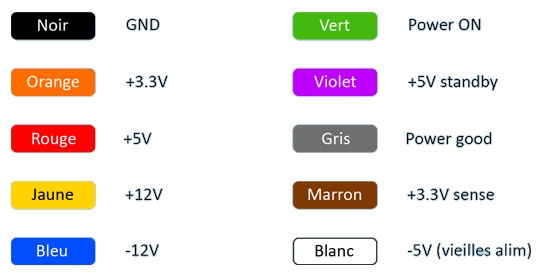

Pour fabriquer une alimentation stabilisée de 220V AC / 12V DC rien de plus simple avec une alimentation de vieux PC de bureau. Après démontage, il suffit d'ouvrir le boitier de l'alimentation, de couper les fils inutiles et de les isoler. On utilisera uniquement les fils de couleur noire (- masse) du courant continu et les fils de couleur jaune (+ 12V DC). L'unique fil vert sera raccordé et soudé sur un fil noir  (- masse) qui permettra à l'alimentation de démarrer. Il suffit d'utiliser de 3 à 5 ou 6 fils de chaque couleur noir et jaune, les autres seront coupés et isolés.

Voir également : alimentation 220V/12V du rafraîchisseur d'air adiabatique suivant le même principe



Alimentation  220V AC/12V DC 8A

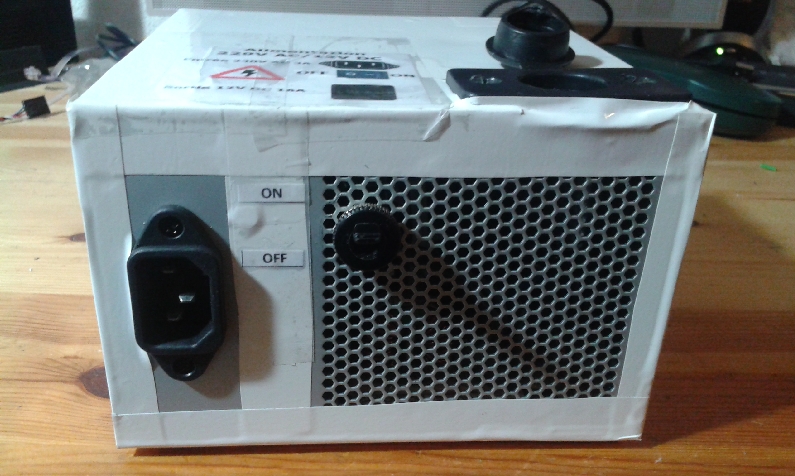

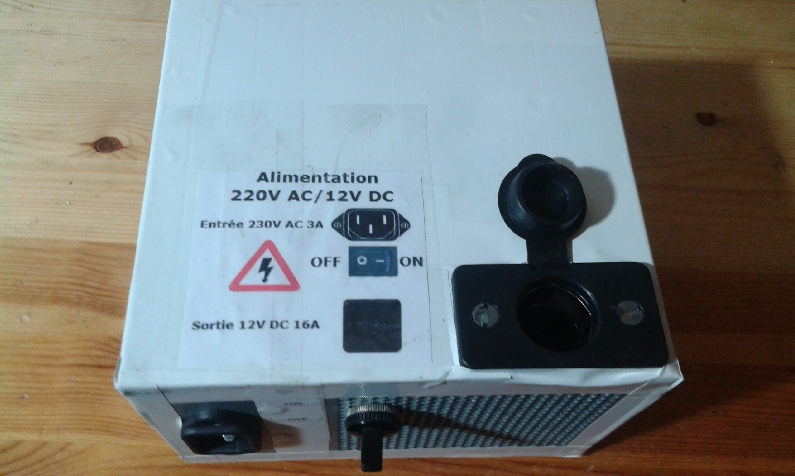

Alimentation 220V AC/12V DC 16A
