Retour à l'index des














































































































































réalisations    AMELIORATIONS DIVERSES
Autoradio Androïd  - SatFinder V8 - Radiateurs céramiques - Support Smartphone
Antenne TNT
- Station Météo - Machine à laver portable


SOMMAIRE

Quelques nouvelles améliorations à découvrir

1 - Autoradio Androïd 9 Pouces - Câblage - Applications Androïd

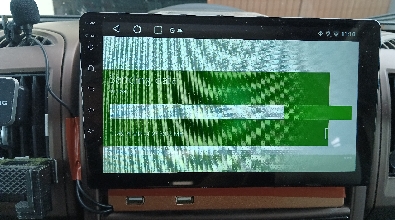

Après presque 9 années de bons et loyaux services mon autoradio 7 pouces sous WinCE est tombé en panne.
Impossible de trouver la panne éléctrique et le composant défectueux.
Après quelques jours de démontage et test j'ai finalement acheté sur Cdiscount un autoradio Androïd de 9 pouces en remplacement de l'ancien.
J'ai dû effectuer quelques modifications sur le support existant afin de l'encastrer et avoir accès au 2 ports USB.

Support existant >>ICI<<

Cliquez sur les vignettes pour agrandir les photos.

AUTORADIO ANDROID - LOGICIEL DE NAVIGATION - CABLAGE - APPLICATIONS

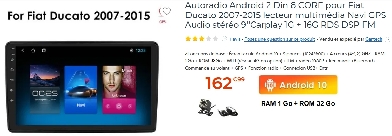

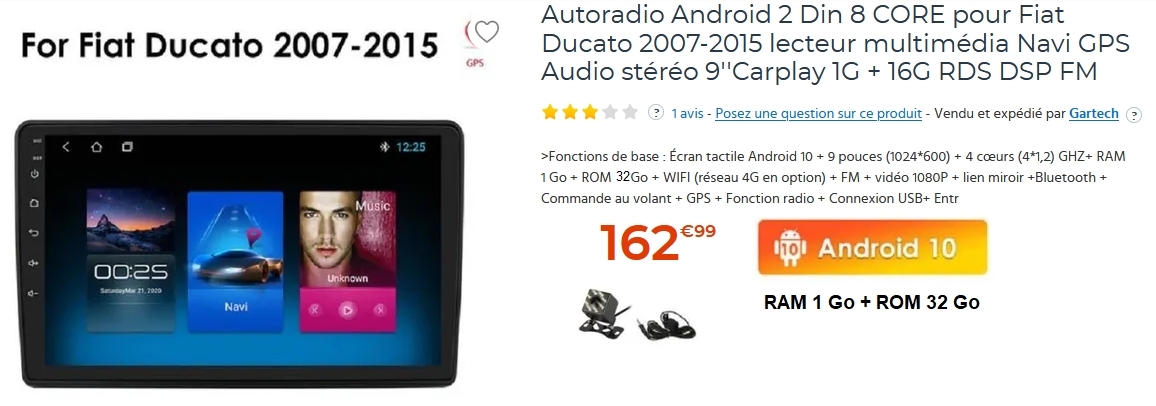

ACHAT SUR CDISCOUNT

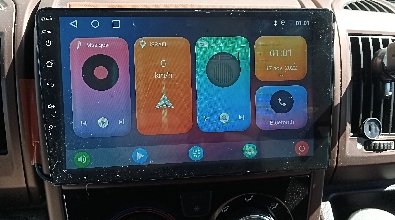

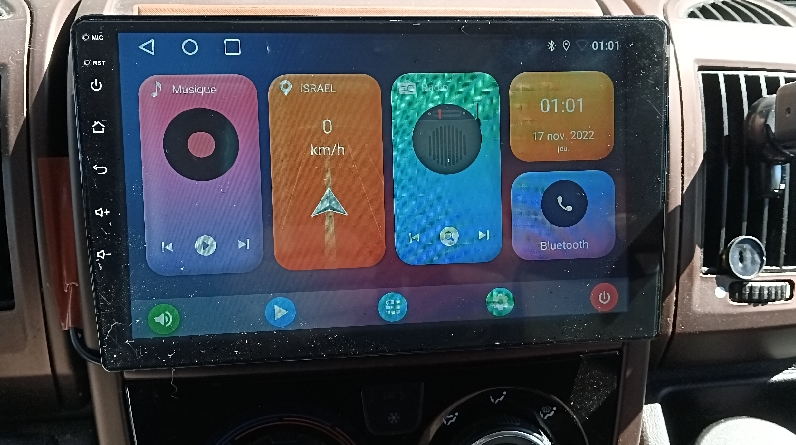

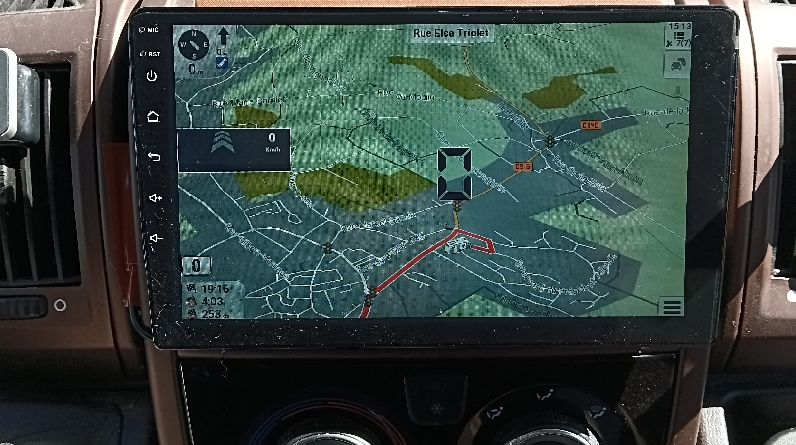

AUTORADIO INSTALLE

Plusieurs thêmes sont disponibles

Logiciel iGO ISRAEL


UTILITAIRE DUKTO R6





CABLAGE :

Bien que la description indique un autoradio compatible avec le porteur FIAT Ducato de 2008 à 2015 le câble reçu ne correspond pas au câblage et connecteur de mon FIAT Ducato de 2015.

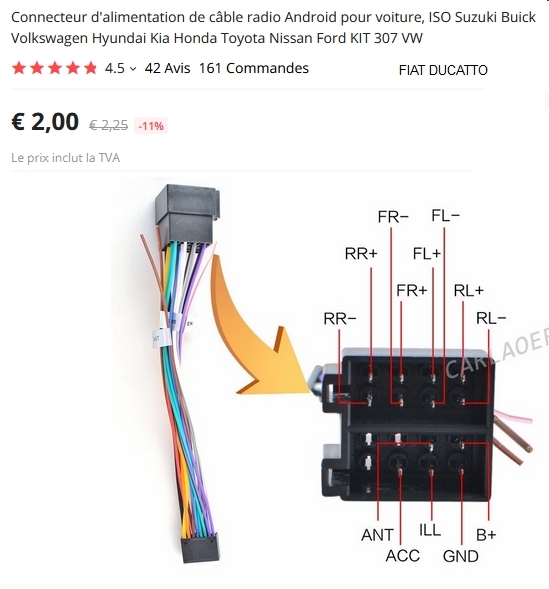

J'ai donc commandé sur AliExpress un câble compatible pour FIAT Ducato de 2015 à 2022.

Celui-ci fonctionne sans aucun problème.

Applications Androïd pratiques et souvent indispensables :

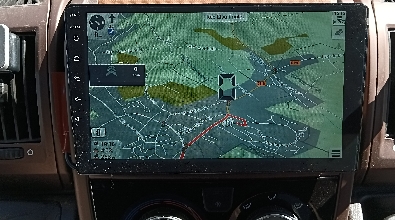

Logiciel de navigation iGO sous autoradio Androïd :
Il existe plusieurs versions du logiciel iGO sous Androïd.
J'ai choisi une version iGO Israël avec un skin "pongo" installé sur la mémoire interne et pas sur carte SD ou clé USB.
L'installation sur la mémoire interne de l'autoradio permet une vitesse d'exécution du logiciel plus rapide.
Le logiciel de navigation iGO est certainement un des meilleurs logiciels de navigation adaptés à nos camping-cars.
Celui-ci prend en compte les gabarits de nos véhicules et permet l'installation des bases de données spécifiques "Aires de camping-car et campings" de manière très performante.

Voir logiciel de navigation iGO >>ICI<<

Voir bases de données "camping-car" pour les logiciels iGO >>ICI<<

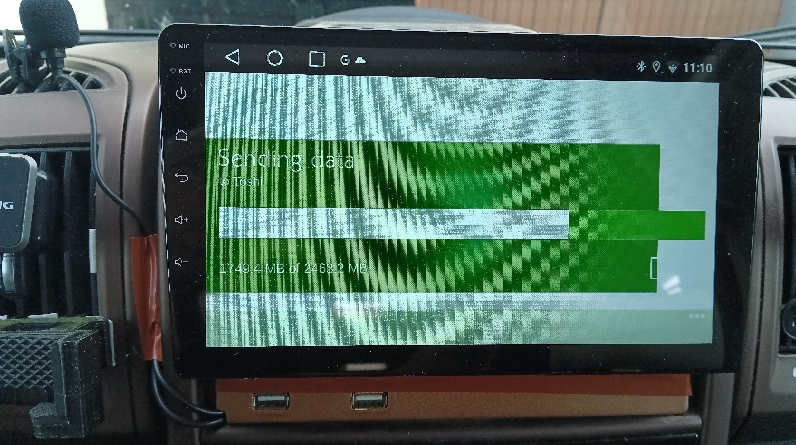

Application Dukto R6 :

Le logiciel Dukto R6 permet de transférer les dossiers et fichiers d'un ordinateur sous Windows vers l'autoradio sous Androïd à condition d'utiliser la même connexion internet.
Le transfert est possible dans les 2 sens.
Le gestionnaire de fichiers intégré sous Android (et une autre application de gestionnaire de fichiers soit disant plus performante que j'ai installé) ne permettent pas de transférer de gros dossiers et fichiers.
Les ports USB sont plutôt réservés pour la lecture de fichiers multimédia.
Pour la mise à jour de la cartographie, des points d'intérêts, des zones de danger radars et des skins, j'ai utilisé l'application Dukto qui permet de transférer "sans fil" en WIFI tous les fichiers et dossiers sans aucun problème et assez rapidement.
A mon avis c'est une des meilleures solutions.

Voici les 2 liens de téléchargement pour l'application Dukto R6 qu'il est difficile de trouver sur le Play Store.

Il existe une version APK pour Android  et une version pour Windows.

De plus avec cet utilitaire vous pouvez mettre à jour le logiciel de navigation iGO Israël et télécharger des applications APK qui ne se trouvent pas sur le Play Store.

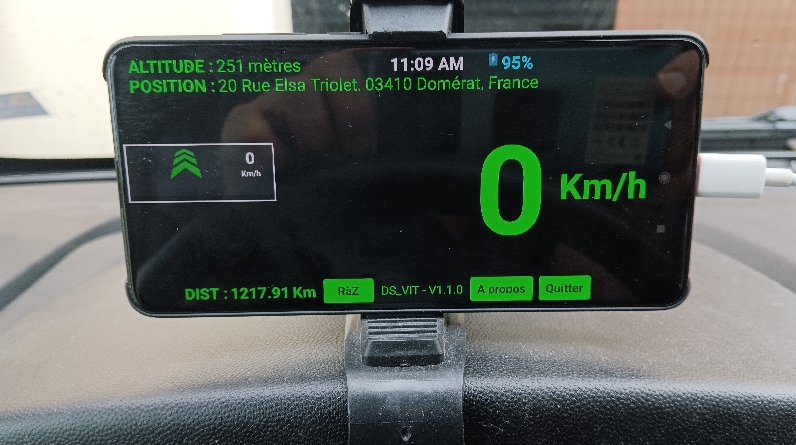

APPLICATION DS-VIT pour un compteur de vitesse GPS numérique :

Voir applications gratuites DS-VIT >>ICI<<

APPLICATION Radioplayer :

Cette application permet d'écouter pratiquement toutes les radios françaises même à l'étranger.
Il suffit de partager la connexion internet 3G-4G-5G à partir de votre smartphone vers l'autoradio et vous aurez accès à vos radios préférées pratiquement partout "sauf dans les zones blanches".
La réception de la bande FM est parfois impossible dans nos campagnes reculées, mais souvent sur les routes principales il existe au moins une connexion 3G.
Cette application ne consomme que peu de datas.

Cette application existe sous Androïd. Vous pouvez la télécharger et l'installer sur votre autoradio à partir du "Play Store".

Radioplayer Androïd >>ICI<<

Site internet >>ICI<<

Les zones de danger "Radars" :

Le skin NextGen "Pongo" demande l'utilisation de zones de danger au format standard "STD".

Voir Zones de danger radars >>ICI<<

J'utilise le language français "Lang_French_by_Phildu91_gp" et la voix TTS  "Voice_TTS-Android_++_FR_by_Phildu91".
Avec ce skin pratiquement toutes les options sont paramétrables et le logiciel fonctionne parfaitement.

2 - SATFINDER V8

Tout comme mon autoradio GPS WinCE mon démodulateur Alden a rendu l'âme après 8 ans. La réparation coûte plus cher qu'un neuf.
J'ai achété un démodulateur SAGEM COM en 12V DC sur Cdiscount pour 79 euros, frais de port compris.

Le problèmes et que le barographe de ce démodulateur est très peu sensible et il est très difficile de trouver le satelilte ASTRA pour TNT SAT diffusé sur ASTRA 19.2° Est.

Après pas mal de recherches j'ai acheté sur AliExpress un Satfinder 2 V8 qui possède de très bonnes critiques et de très bonnes performances.

Je possède également un décodeur FRANSAT, ce SatFinder permet de trouver le satellite FRANSAT diffusé sur Eutelsat 5° Ouest (Anciennement Atlantic Bird 3) sans aucun problème et plus rapidement qu'en utilisant le barographe intégré au décodeur FRANSAT.

Voir TNTSAT ET FRANSAT sur la même antenne parabolique >>ICI<<

La recherche des satellites se fait en quelques dizaines de secondes.
Dès que le satellite est à proximité des bips plus rapides se font entendre.
Il suffit de peaufiner l'orientation et l'élevation de quelques degrès pour avoir une réception optimale.
En 20 secondes en moyenne l'antenne parabolique est correctement positionnée.
Je ne suis pas un fan des antennes automatiques qui ont du mal à capter si un moindre obstacle se situe entre l'antenne et les satellites.
Cas de branches d'arbres, de murs, etc.... j'ai eu une mauvaise expérience avec une antenne automatique Alden qui ne trouvait les satellites qu'à condition qu'aucun obstacle ne se trouve à moins de 30 mètres. Avec une antenne manuelle on capte les satellites à travers les branches d'un arbre.
Ce Satfinder permet de capter pratiquement tous les satellites existants.
Dans le cas de chaînes non cryptées, l'image est visionnable sur l'écran du Satfinder.
Un port HDMI en sortie permet d'envoyer le signal sur votre TV.

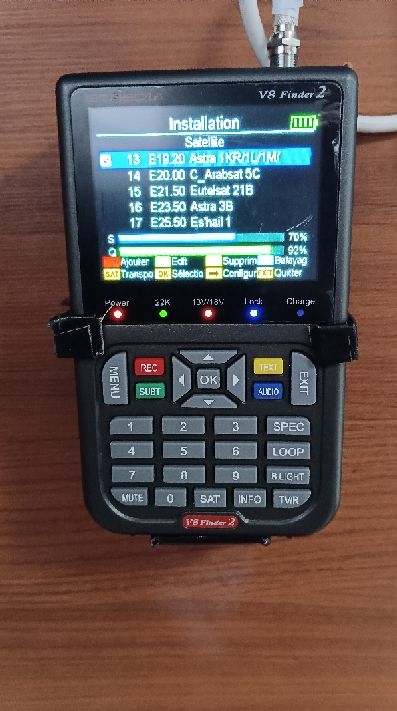

Satfinder V8

Voir : Différentes solutions pour la réception TV en camping-car >>ICI<<

Les préréglages :

Elevation ou inclinaison : Mon premier préréglage est l'inclinaison de la parabole.
Je sais qu'avec mon antenne manuelle Alden, il faut que je réalise environ 18,5 tours en moyenne pour obtenir la bonne inclinaison.
Bien sûr cette inclinaison peut varier de quelques degrés suivant la position géographique.
Vous trouverez les différents tableaux d'inclinaison sur mes pages internet.
J'utilise une manivelle que j'ai réalisée en impression 3D qui facilite l'élevation de la parabole et me permet de compter facilement les tours.

Voir fabrication d'une manivelle manuelle pour antenne parabolique "Alden" >>ICI<<

Voir motorisation de l'antenne manuelle parabolique "Alden" >>ICI<<

Tableaux d'élevation >>ICI<<

Orientation ou Azimut : Pour le second réglage de l'orientation j'utilise soit une boussole, soit l'utilitaire Androïd gratuit que j'ai créé et developpé sous Androïd "DS-CCAR".
DS-CCAR permet entre autre de visualiser l'orientation des satellites TNTSAT ou FRANSAT en fonction de l'orientation de votre camping-car.

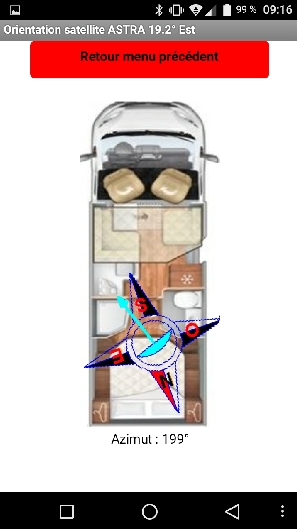

DS-CCAR - Exemple orientation satellite ASTRA 19.2° Est


Voir l'application gratuite DS-CCAR pour Androïd et ses diverses fonctionnalités >>ICI<<

-3- Radiateurs céramiques et thermostat programmable

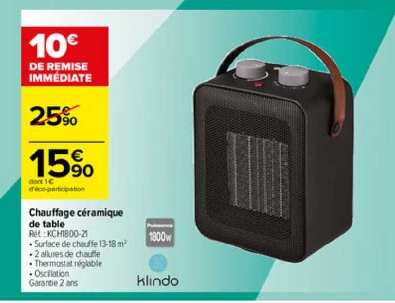

Pour nos différentes sorties en période hivernale j'utilise 2 radiateurs souflants céramiques dont les puissances en Watts sont minimes.
Dès que nous avons accès à un branchement éléctrique sur certaines aires ou campings nous préférons utiliser un ou deux radiateurs souflants céramiques suivant le courant fourni par les bornes électriques plutôt que le chauffage sur bouteile de gaz.
Le prix des bouteilles de gaz a très fortement augmenté depuis ces dernières années.
Le coût de l'option électrique sur les aires ou campings est vite amorti.

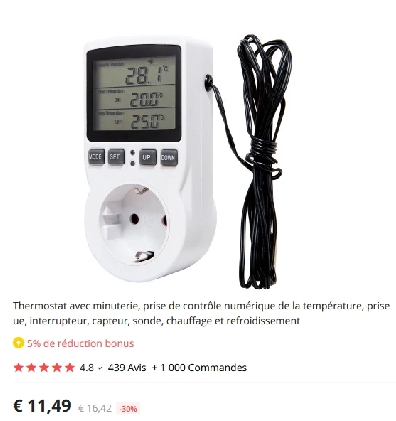

J'utilise un thermostat programmable qui arrête le fonctionnement du radiateur dès que la température ambiante est atteinte.

Cas des bouteilles GPL rechargeables qui semblent être plus économiques (mais sous conditions dans certains pays) :

Il faut également savoir que les bouteilles GPL françaises sont souvent interdites dans certains pays d'Europe de même que certains adaptateurs.
Cette interdiction ou règlementation est souvent méconnue par les fervents utilisateurs de bouteilles GPL rechargeables.

Exemple de législation en Espagne : Voir >>
ICI<<

Propane : La législation espagnole interdit la recharge des bouteilles et de réservoirs étrangers.
Toutefois, il est possible de conclure un contrat auprès des deux principales sociétés distributrices de gaz en Espagne : Repsol et Cepsa et se procurer un adaptateur chez les revendeurs des marques.
2 solutions  : Soit acheter des bouteilles homologuées GPL du pays, soit acheter des adaptateurs GPL homologués par les pays visités, soit les deux.
Attention des adaptateurs achetés en France ne seront pas forcément acceptés par les autorités des pays visités de même que des bouteilles GPL achetées en France.
Renseignez-vous avant de partir à l'étranger pour savoir quelles sont les marques d'adaptateurs ou de bouteilles GPL qui sont homologuées et certifiées pour chacun des pays.
Il faut également savoir que certains pays interdisent les bouteilles de gaz GPL, butane ou propane même vides pour les voyages en bateaux ou en ferrys.


RADIATEURS CERAMIQUES ET THERMOSTAT PROGRAMMABLE

- 4 - Support de smartphones

Depuis toujours j'ai eu du mal à trouver des supports de smarphones performants qui ne se dérèglent pas ou ne se décollent pas lors des trajets.
Les vibrations parfois mêmes insignifiantes provoquent à la longue le décrochage ou le déréglage du smartphone ou du support.

J'ai donc créé et réalisé un second support finalement très performant (après utilisation testée et éprouvée) pour maintenir mon smartphone sur la grille d'aération du camping-car.
Le premier crée en 2018 s'avére peu stable et se dérègle facilement : Voir >>ICI<<

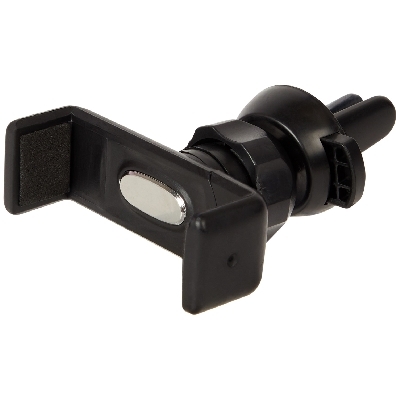

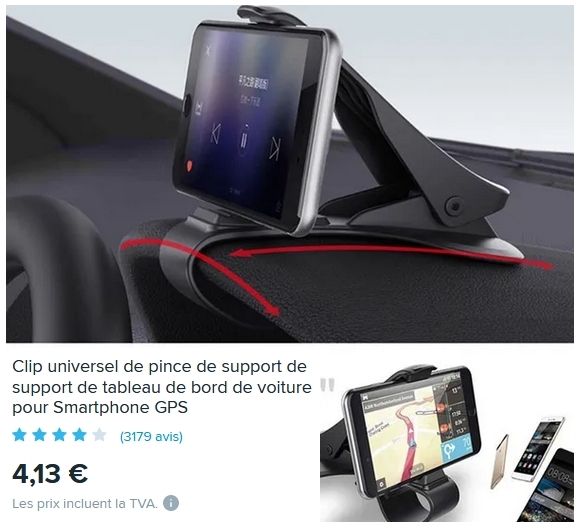

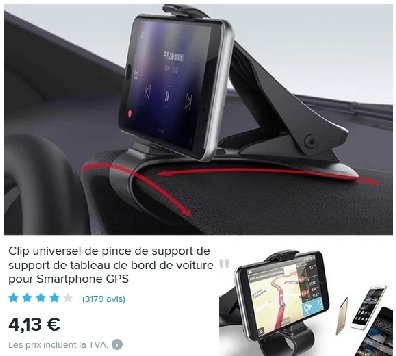

EXEMPLE DE SUPPORT DE SMARTPHONE PEU FIABLE

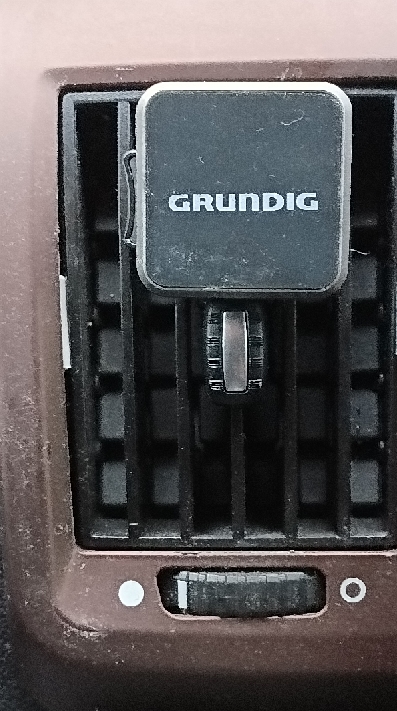

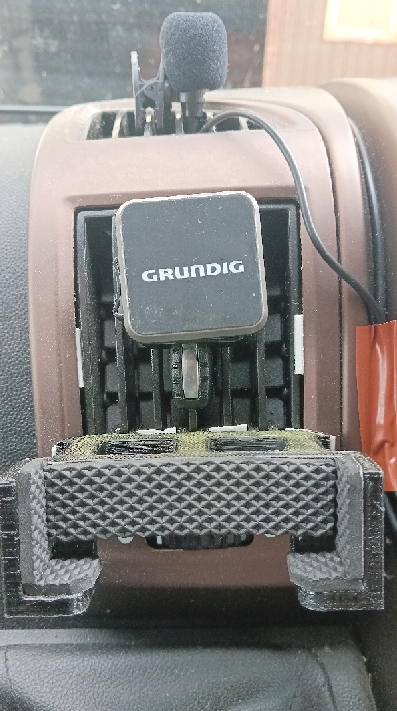

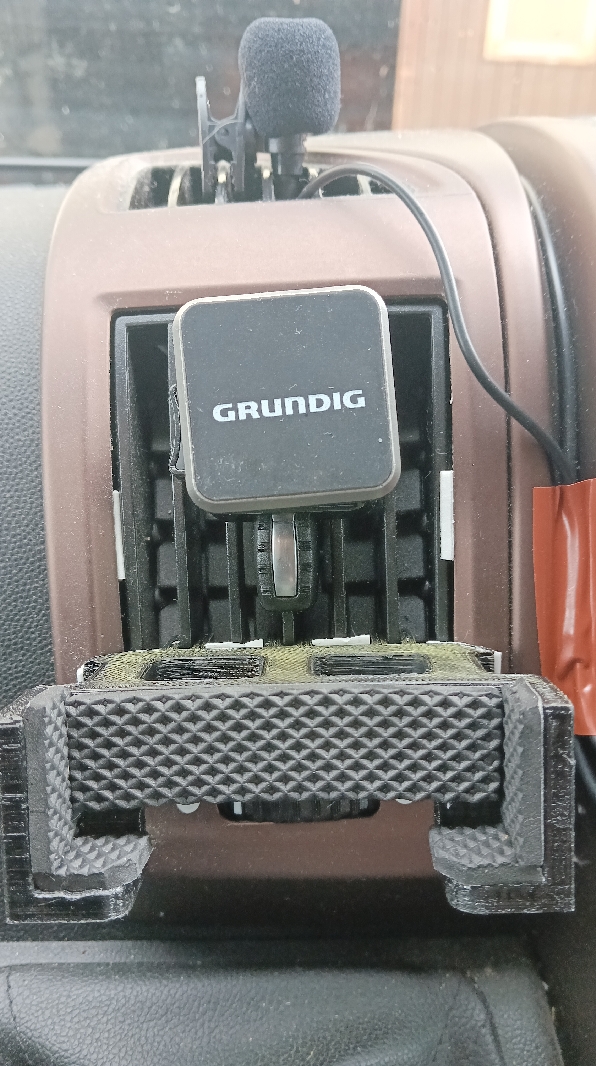

J'ai utilisé un support magnétique de marque "GRUNDIG" acheté chez ACTION et j'ai ensuite étudié et réalisé sur imprimante 3D un support bas qui maintient le smartphone en évitant de le voir se désorienter ou se décrocher de la grille d'aération.
J'ai collé des éléments antidérapants qui permettent une bonne stabilité et evitent le "décrochage" du smartphone.
Pour une fois cette solution est enfin opérationnelle et éprouvée. OUF !
Les deux formes obliques latérales évitent la désorientation non désirée du smartphone de droite à gauche en suivant le mouvement de la grille d'aération et le maintienne toujours dans la même position tout le long du parcours.

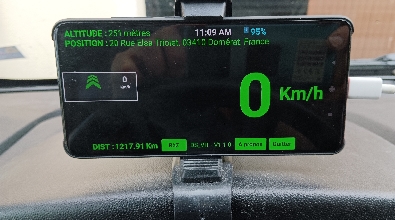

SUPPORTS DE SMARTPHONES

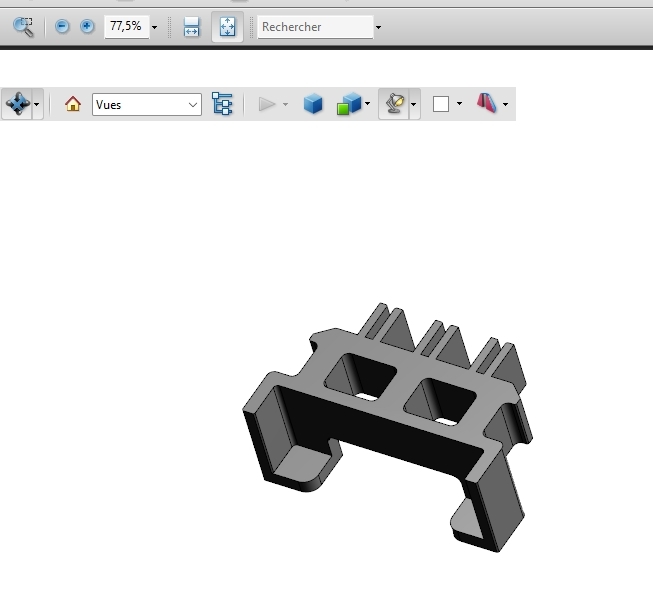

Voir ou télécharger le PDF 3D >>ICI<<

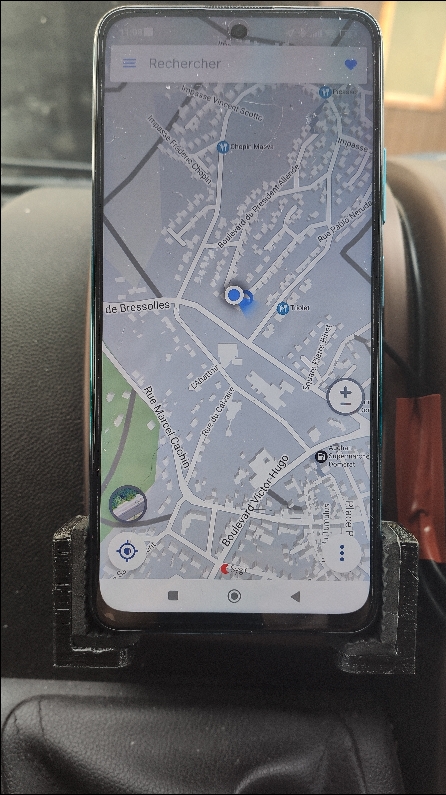

Un autre système performant fixé devant le volant

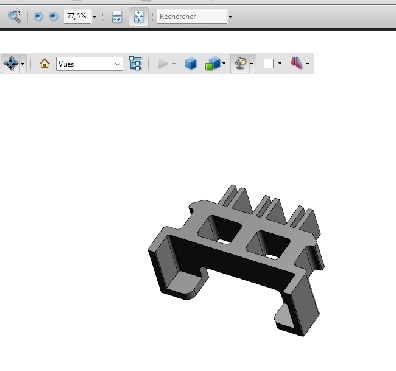

Voir le PDF 3D du support bas  - (Il faut utiliser le logiciel Adobe Reader pour la visualisation du PDF 3D)

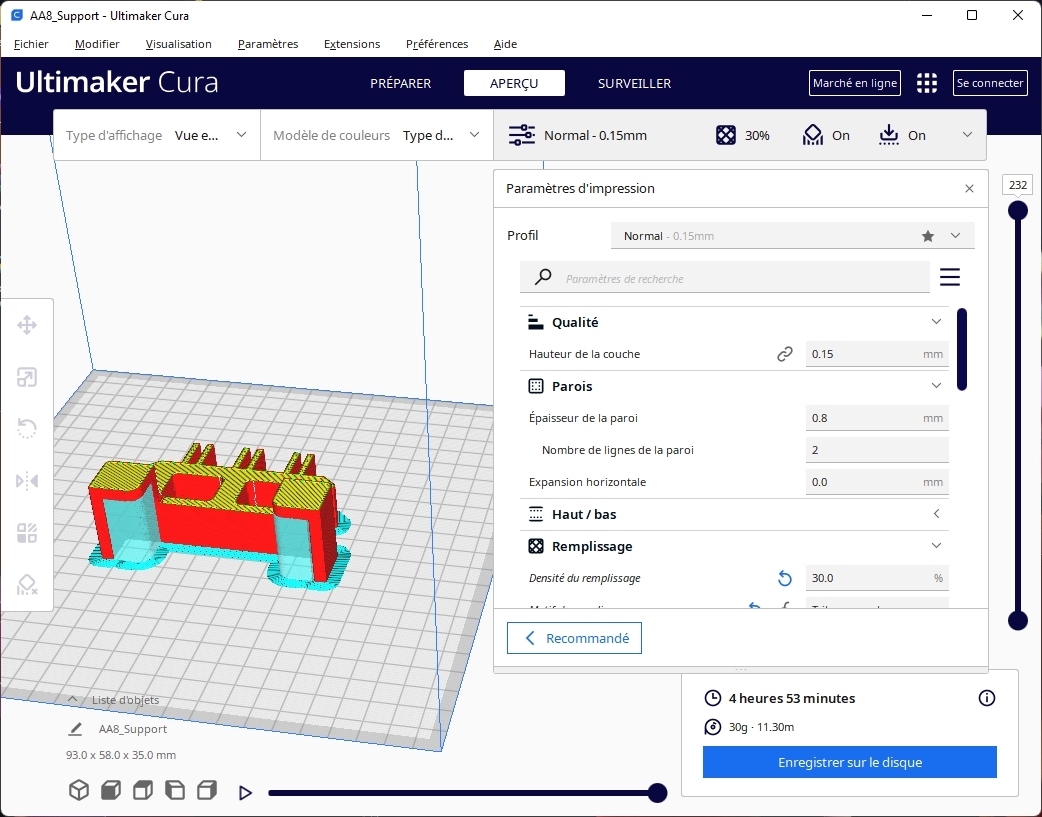

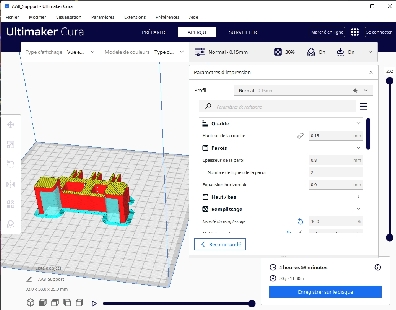

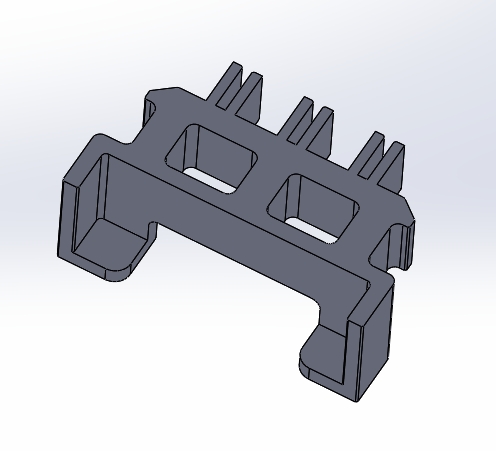

Etude sous SolidWorks et réalisation sur imprimante 3D avec le logiciel Utimaker Cura.

ETUDE ET REALISATION DU SUPPORT BAS DE SMARTPHONE

Demande de téléchargement :
Suite aux commentaires totalement inadmissibles et infondés d'un certain "petugue83" modérateur du forum "camping-car_bricoloisirs.net" :

- Je ne donnerai plus les liens de téléchargement des fichiers STL, SolidWorks, Parasolid, directement sur mes pages de bricolages.
- Vous devez faire une demande par courriel (adresse e-mail sur mes pages internet) en spécifiant que vous demandez les liens de téléchargement des fichiers STL, SolidWorks pour le support bas de smartphone.

- En déclarant sur l'honneur que vous n'êtes ni administrateur, ni modérateur, ni membre du forum camping-car_bricoloisirs.net, vous recevrez dans les 96 heures le lien de téléchargement et le mot de passe de l'archive contenant les fichiers SolidWorks et STL pour impression 3D.

- 4 - Antenne TNT omnidirectionnelle intérieure

Sur une de mes pages bricolage je donne différentes solutions pour recevoir la TV en camping-car.
Si la réception TV par satellite demeure une des meilleure solution de réception, surtout à l'étranger, la solution réception de la TNT est une des solutions toujours possible.

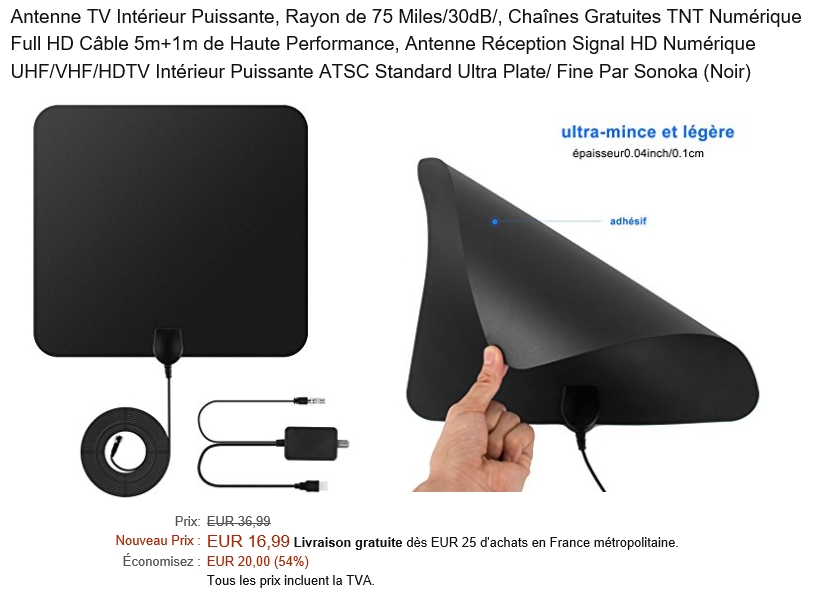

Les antennes TNT intérieures que j'utilise :

ANTENNES TNT INTERIEURES

Cette antenne permet une bonne réception des
signaux TNT mêmes relativement éloignés
mais doit être positionnée si possible près d'une ouverture.
La meilleure position que j'ai trouvée se
situe sur le "Skyroof" à l'avant du camping-car.

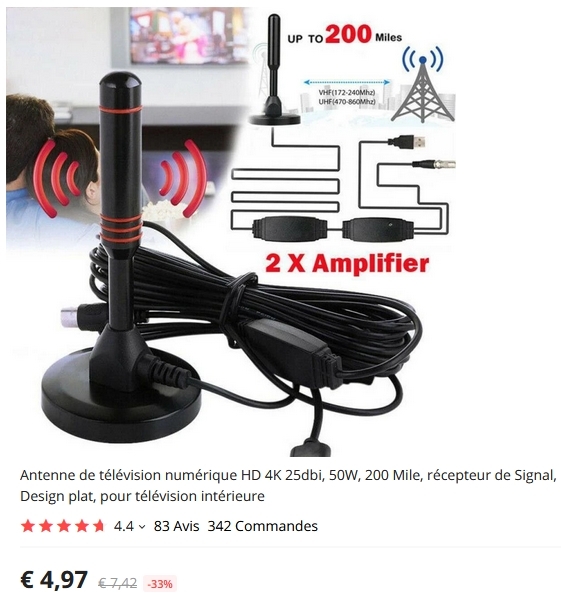

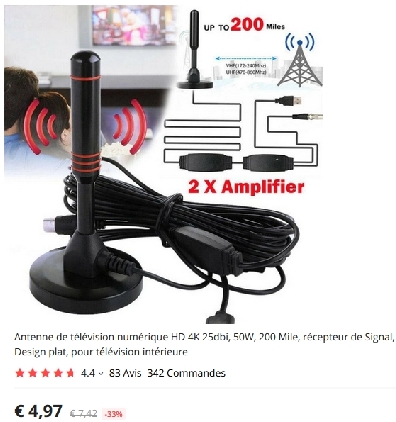

Cette seconde antenne est une antenne omnidirectionnelle
que je pose sur le toit du camping-car.
Elle reste efficace uniquement si les emetteurs TNT sont relativement proches.

- 5 - Station Météo

Une station météo est souvent pratique lors de nos voyages. Le coût des systèmes "déco" est souvent élevé.
J'ai donc décider de fabriquer une station météo analogique en achetant sur Aliexpress, hygromètre, thermomètre, baromètre et horloge analogique.
J'ai réalisé un support spécifique en pin que j'ai teinté et verni et 2 logos sur imprimante 3D peints couleur or.

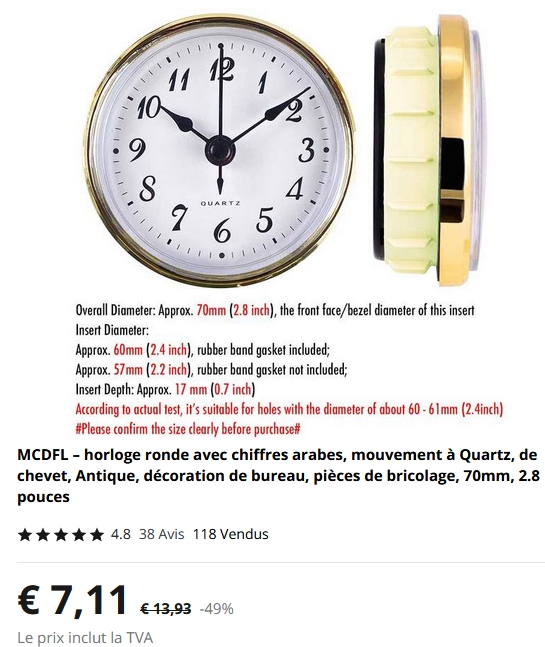

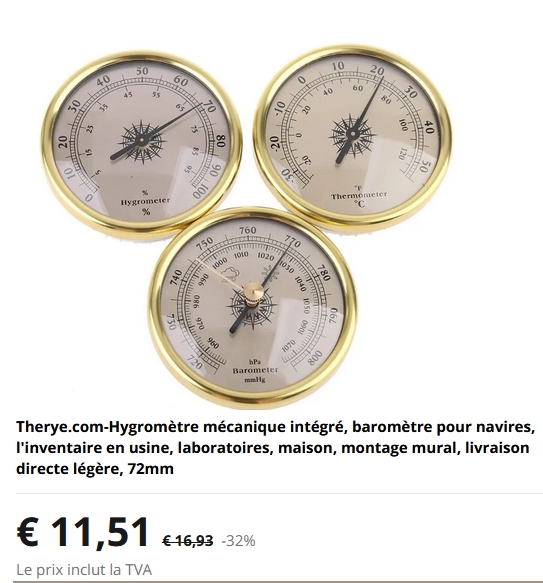

Composants analogiques Aliexpress

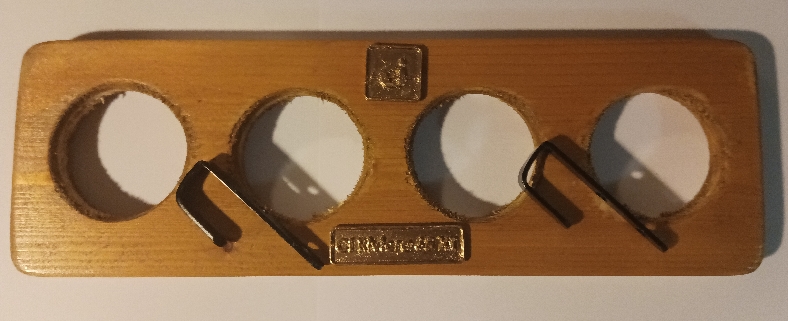

Fabrication du support en pin

Support en pin

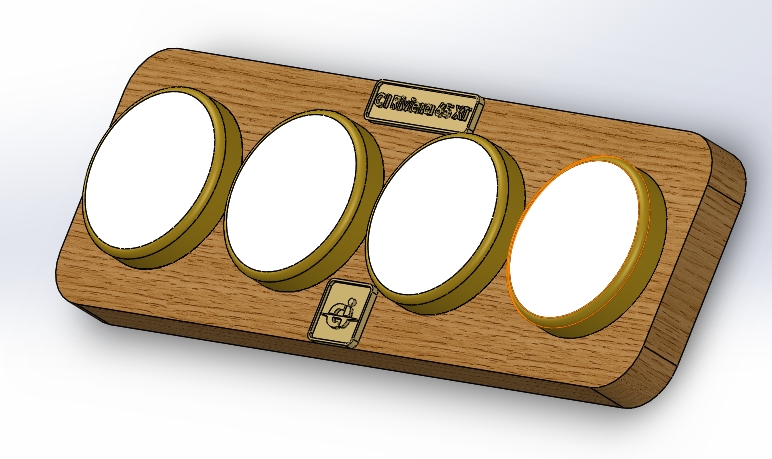

Voir le support en PDF3D >>ICI<<

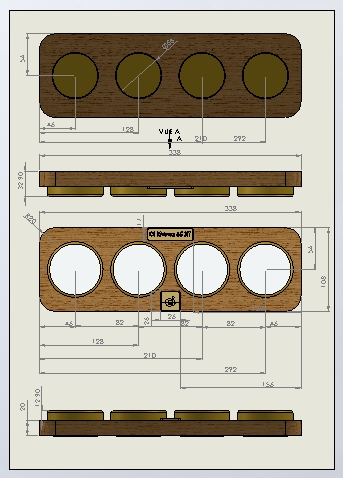

Voir le support définition en PDF >>ICI<<

Vous devez utiliser Adobe Reader gratuit pour voir les PDF 3D

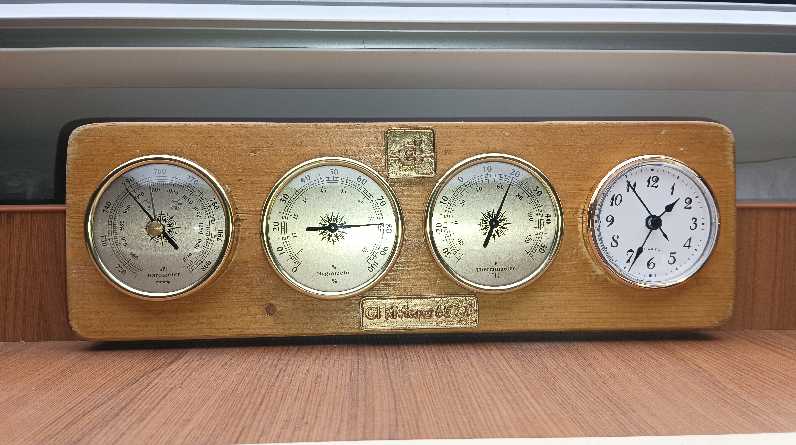

Station météo assemblée et installée

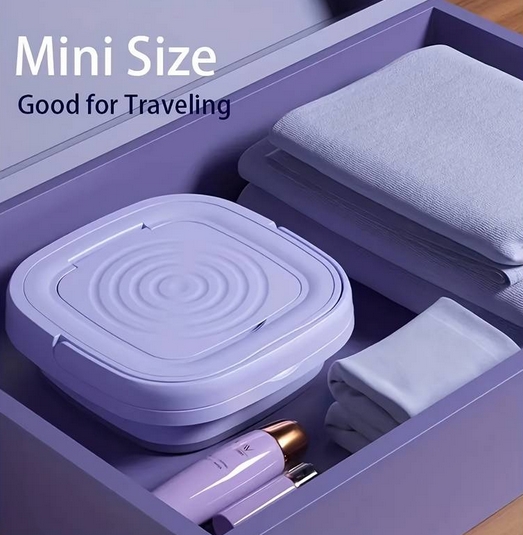

- 6 - Machine à laver portable - 12V DC

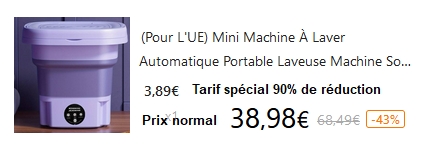

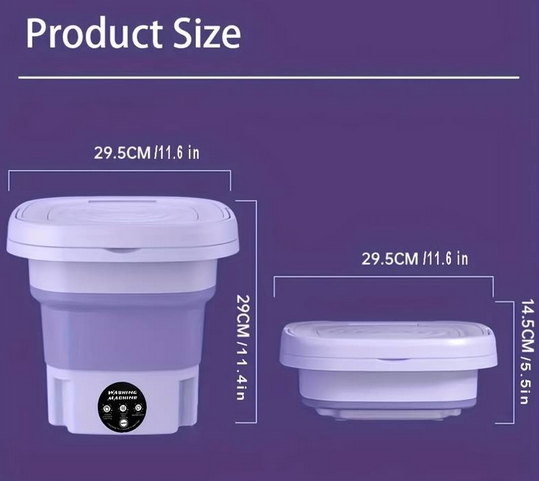

J'ai profité d'une annonce du nouveau vendeur en ligne TEMU pour acquérir une machine à laver portable avec 90% de réduction.
Vu le prix de 3,89 euros frais de port compris, même si c'est un gadget rien ne sera vraiment perdu.
Après un premier essai en condition réelle il s'avère que cette machine à laver portable est très fonctionnelle.
Cette machine s'avère très pratique pour le lavage de petits vêtements bien entendu vu sa capacité limitée.
Un bloc d'alimentation 230V-12VDC 2A est fourni. J'ai donc réalisé un câble prise allume-cigare vers la machine avec le même connecteur ce qui permet d'utiliser cette machine même si l'on n'est pas connecté sur le secteur. La consommation est minime de 24 Watts maxi en essorage.
Cette machine portable permet de laver, de rincer, et d'essorer avec des cycles de fonctionnement relativement simplifiés, mais ça marche !

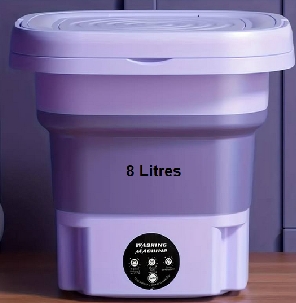

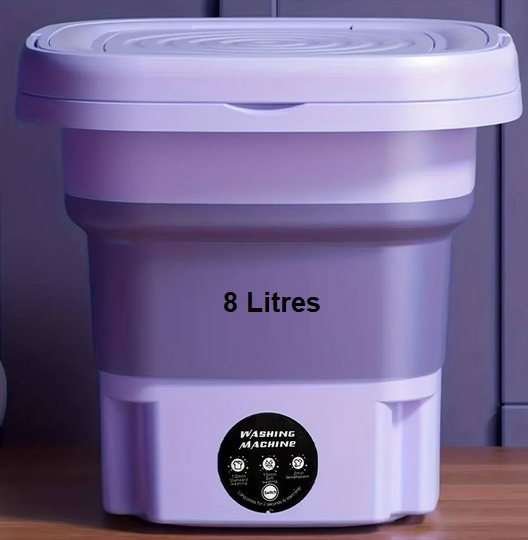

Machine à laver portable 12 V DC
