Comme beaucoup d'entre nous, début septembre 2022, j'ai subi la suppression des chaînes du groupe TF1 sur mes 2 décodeurs TNT SAT de CanalSat installés dans mon camping-car.
Courant juillet 2022 j'avais commandé et mis à jour mes 2 cartes TNT SAT qui expiraient fin août pour mes 2 décodeurs TNT SAT.
Quelle surprise début septembre lorsque le groupe TF1 a arrêté la diffusion de toutes ses chaînes sur TNT SAT.
C'est une honte de la part de TF1 ou de TNT SAT, vis à vis des utilisateurs et de l'argent investi.
Heureusement il me restait un décodeur FRANSAT HD plus utilisé depuis 2018 dans mon habitation et remplacé par une BOX Androïd TV.
J'avais acheté ce décodeur qui possédait une alimentation secteur 220V-12V et une carte Viaccess PC5 pour une somme de 89 euros.
Il ne me restait plus qu'a réaliser un cordon d'alimentation allume-cigare 12V.
Si vous êtes dans mon cas il faut vérifier que votre ancien décodeur est compatible pour les nouvelles cartes PC7.
Sur le site Fransat, entrez l'ancien numéro de carte et vous serz dirigé vers l'acquisition d'une nouvelle carte.
Votre décodeur doit être HD compatible mp4, c'est en général noté sur la facade.

SOMMAIRE

• Comment retrouver l'accès aux chaînes du groupe TF1
• Différences entre TNT SAT et FRANSAT
• Matériels nécessaires pour l'utilisation de 2 décodeurs sur la même antenne parabolique
• Schéma de câblage
• Réalisation d'un support d'interrupteur sur imprimante 3D
• Différents réglages de la parabole
• Aides aux réglages
• Bargraphes intégrés aux décodeurs
• A voir également

COMMENT RETROUVER L'ACCES AUX CHAÎNES DU GROUPE TF1

Depuis le 2 septembre 2022, la diffusion des chaînes TF1-TMC-TFX-TF1 Séries-Films-LCI s'est arrêtée pour les téléspectateurs équipés d'une offre TNTSAT ou Canal + par satellite. Voici la marche à suivre pour retrouver rapidement l'accès à ces chaînes en basculant vers l'offre satellite FRANSAT et en conservant TNT SAT au cas ou le groupe rediffuserait leurs chaînes.

ANNONCE du 18 octobre 2022 - A prendre avec beaucoup de recul - Nouveau procès en vue ?

"Comme le rapporte Satellifacts, les chaînes TF1, TMC, TFX, LCI et TF1 Séries Films sont désormais diffusées sur le même satellite Astra sur un transporteur Globecast, et ce en HD et en clair.
Le récepteur satellite TNT Sat est en effet capable de recevoir l'ensemble des chaînes diffusées en clair sur le satellite Astra, vers lequel est dirigée la parabole à laquelle il est relié.
Si vous êtes abonnés TNT Sat, il suffit d'effectuer une nouvelle recherche des chaînes afin de profiter des chaînes TF1 en clair à nouveau.
En revanche, les chaînes n'apparaîtront pas dans le plan de numérotation habituel de TNT Sat, elles resteront toutefois faciles à retrouver."

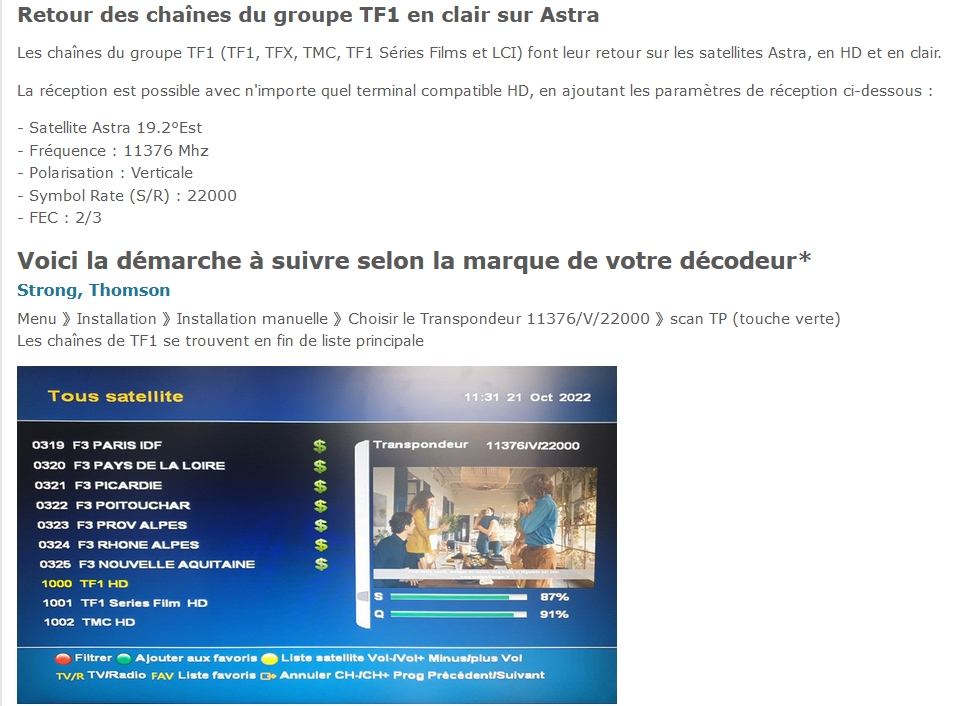

Recherche des chaînes du groupe TF1 sur le transpondeur GlobeCast

• Satellite ASTAR 19,2° Est
• Fréquence 11376 Mhz
• Polarisation Verticale
• Symbol Rate (S/) 22000
• FEC 2/3

Suivant les marques et modèles de décodeurs vous trouverez les chaînes du groupe TF1 et visualisant la liste des chaînes sauvegardées.
En général celles-ci sont enregistrées à partir des numéros 1000 et suivantes.

• De 1000 à 1004 pour décodedeur Alden SAT Premio
• De 1110 à 1112 et de 1217 à 1218 pour décodeur Strong

Donc bientôt un nouveau procès engagé par le groupe TF1 ?

Qu'est-ce que TNTSAT et FRANSAT ?

Ce sont deux bouquets offrant des chaînes en HD disponibles via la TNT.
Les deux bouquets proposent également des chaînes locales supplémentaires ainsi que des radios numériques de qualité.
Quelle est la différence entre TNTSAT et FRANSAT ?

FRANSAT proposait avant 2018 une carte illimitée dans la durée tandis que TNTSAT nécessite un renouvellement tous les 4 ans avec une carte facturée à 15 euros valable 4 ans.
Depuis 2018 FRANSAT propose une carte Viaccess en version PC7 également à 15 euros pour une période de 4 ans (identique à TNT SAT).
Comme par hasard les coûts et les durées de validité sont identiques.

Le bouquet Fransat est accessible depuis le satellite Eutelsat 5° Ouest (W) (anciennement Atlantic Bird 3) et le bouquet TNTSAT depuis le satellite Astra 19.2° Est.
Comment bénéficier de l'offre TNTSAT ou FRANSAT ?

Pour bénéficier de l'offre TNTSAT ou FRANSAT, munissez-vous d'un décodeur compatible pour recevoir la TNT en HD sur votre téléviseur.
La recherche des chaînes se fait très facilement. Le guide d'installation et de réglages est livré avec votre démodulateur.

TNT SAT :
Diffusé sur ASTRA 19.2° Est
Orbitale similaire à CANALSAT
Plus complet en terme de chaînes : intégralité des chaînes et radios Françaises et internationales diffusées en clair sur ASTRA
Possibilité de souscrire à l'option CANAL+ CANALSAT en version carte seule avec les terminaux TNTSAT labellisés CANALREADY.

FRANSAT :
Diffusé sur Eutelsat 5° Ouest (Anciennement Atlantic Bird 3)
Compatibles bouquet BIS TV et beIN SporT.

LE MATERIEL NECESSAIRE POUR L'UTILISATION DES 2 DECODEURS SUR LA MEME ANTENNE

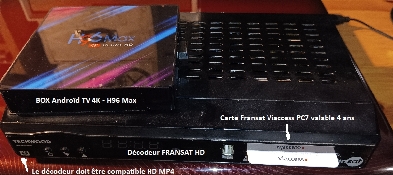

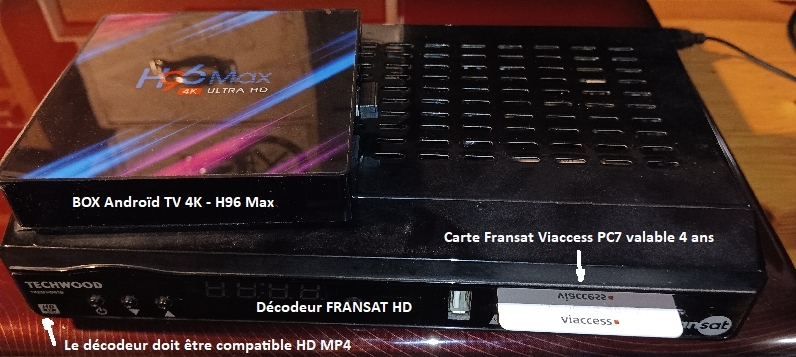

Décodeurs TNT SAT - FRANSAT et BOX TV Androîd

• Un décodeur TNT SAT 12 Volts avec carte Viaccess valide
• Un décodeur FRANSAT HD 12 Volts DC AVEC UNE CARTE PC7 valable 4 ans achetée sur le site de FRANSAT 15 Euros
• Une BOX Android TV 5 Volts USB pour connexion en WIFI ou 4G avec applications Androîd telle que Molotov TV (Optionnel)

BOX Androïd TV (Option) :
L'idéal est d'utiliser une BOX Androïd TV plutôt qu'une Smart TV. Les Smart TV sont assez chères à l'achat. Une TV 12V camping-car + une BOX TV coûtent beaucoup moins chers qu'une smart TV.
Le coût d'une BOX Androïd TV 4K 16 GO est de l'ordre de 25 Euros seulement, au delà c'est de l'arnaque.
L'avantage d'une BOX TV comparé à une Smart TV est que vous allez pouvoir installer toutes les applications Androïd que vous désirez contrairement à une Smart TV beaucoup plus chère et dont les applications sont très limitées et souvent imposées.
Molotov TV, l'application la plus connue et utilisée, ne propose les chaînes de TF1 et M6 qu'avec un abonnement.
Sans abonnement à Molotov TV vous ne pouvez pas "passer" les frontières.
Avec une BOX TV vous pouvez installer "SmartTube" un concurrent de "YouTube" sans pub et en 4K.
Attention il faut un abonnement avec pas mal de "datas" (données) pour l'utilsation de ce type de BOX TV.
En moyenne et sans rentrer dans des calculs assez complexes, 1 Go de datas correspond à environ 1 heure de visionnage.
C'est souvent une solution de secours pour la réception de la TV en camping-car sauf si vous avez la chance de posséder un forfait avec une connexion illimitée.
Si vous pouvez capter un signal WIFI gratuit avec une antenne "améliorée" sur votre PC portable, partagez la connexion internet de votre PC portable vers la BOX TV et ainsi il n'y a plus de problèmes de "datas".
Vous pouvez regarder la TV autant de temps que vous le désirez.

Cliquez sur les vignettes pour agrandir la photo

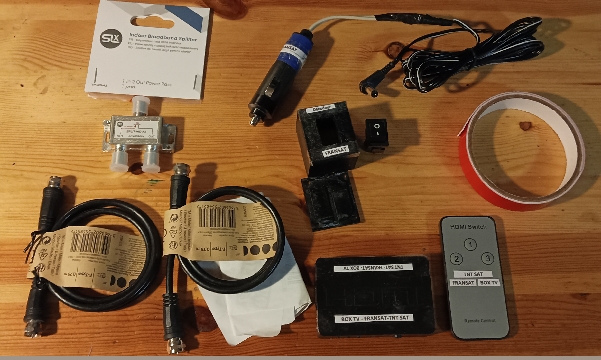

Autres matériels

• Une antenne satellite parabolique avec une tête universelle (Si possible manuelle, tous les décodeurs Fransat ne possèdent pas la recherche automatique)
• Un répartiteur ou coupleur satellite
• 2 câbles antenne satellite avec Fiches F (Entre le répartiteur et les décodeurs TNT SAT et FRANSAT)
• Un Switch HDMI (Répartiteur sélecteur HDMI entre les 3 sorties des décodeurs, BOX TV vers la TV)
• Une (ou 2) TV HD 12 Volts
• Un câble à réaliser 12 V Prise allume-cigare vers décodeur FRANSAT
• Un interrupteur d'arrêt 12 V (Récupération sur une alimentation de PC) et son support réalisé en impression 3D

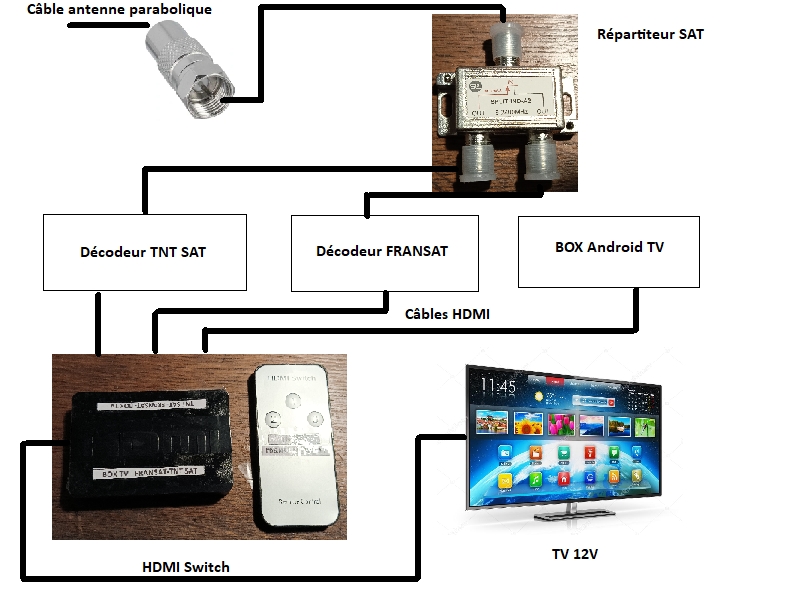

SHEMA DE CABLAGE

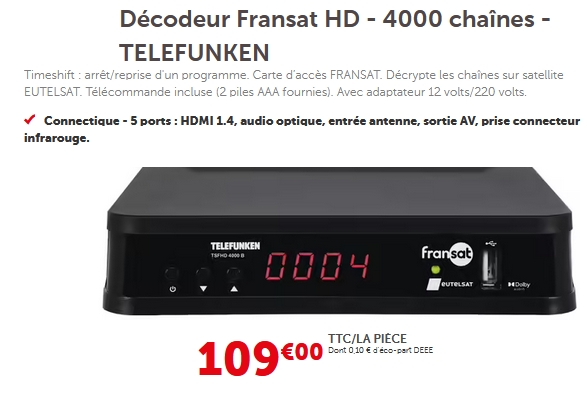

Décodeur FRANSAT Brico Dépot (Actuellement un des moins cher du marché avec une alimentation en 12 V DC à réaliser ou a acheter)

AUTRES ACCESSOIRES

COUPLEUR SATELLITE

SWITCH HDMI

REALISATION DU SUPPORT INTERRUPTEUR POUR DECODEUR (Option)
Pratiquement tous les décodeurs TNT SAT ou FRANSAT ne possèdent pas d'interrupteur Marche/Arrêt, et restent en veille, ce qui peut à la longue vider votre batterie.

Cliquez sur les vignettes pour agrandir les photos

SOLIDWORKS ET CURA

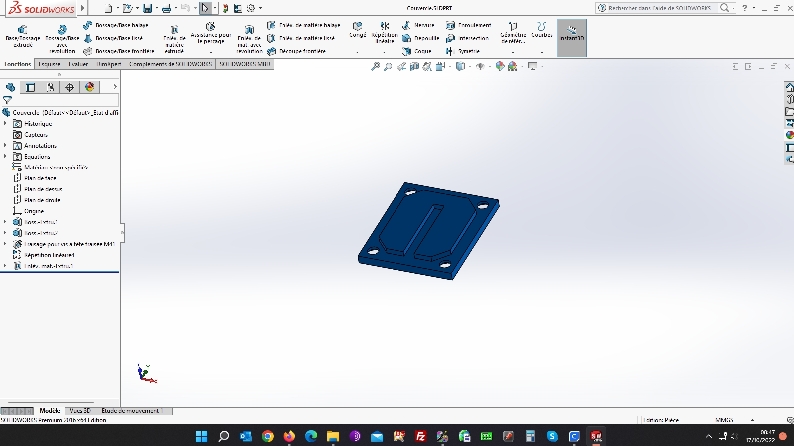

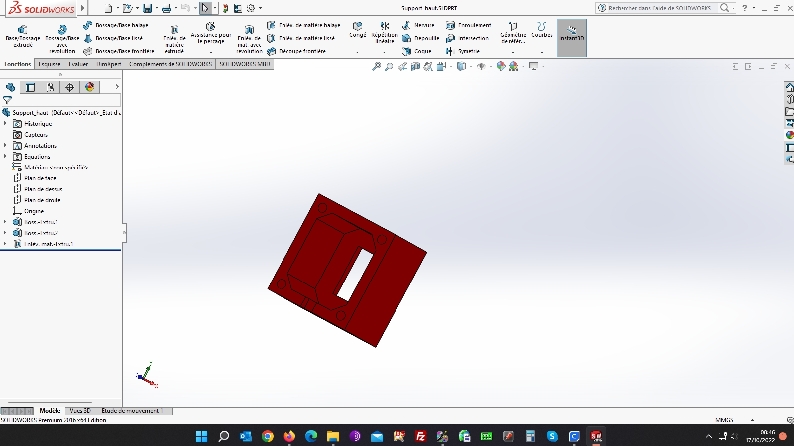

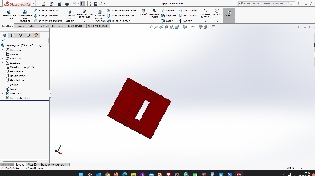

Support du bouton M/A	Couvercle du support

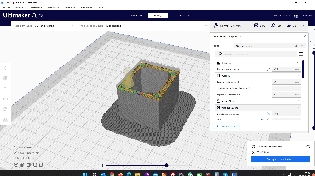

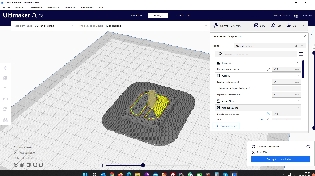

Réalisation avec Cura du support	Réalisation avec Cura du couvercle

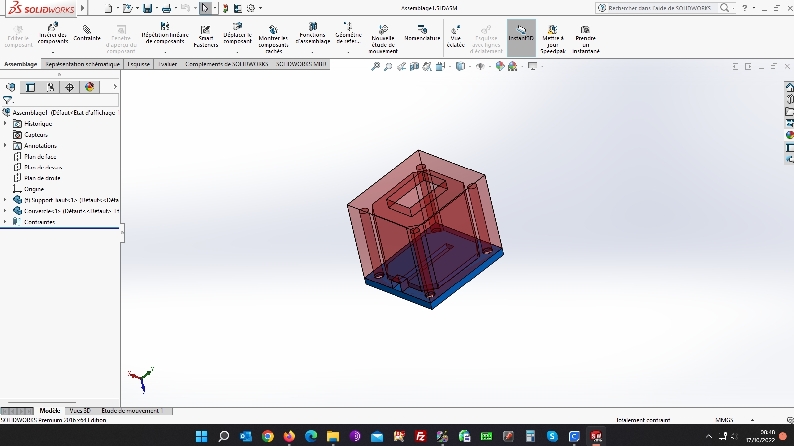

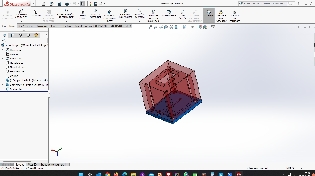

Assemblage Support & Couvercle

QUELQUES PHOTOS DE LA REALISATION DU SUPPORT INTERRUPTEUR
Le support sera collé à l'aide d'un adhésif double face.

Cliquez sur les vignettes pour agrandir les photos

Réalisation du support interrupteur

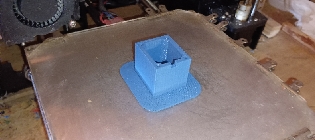

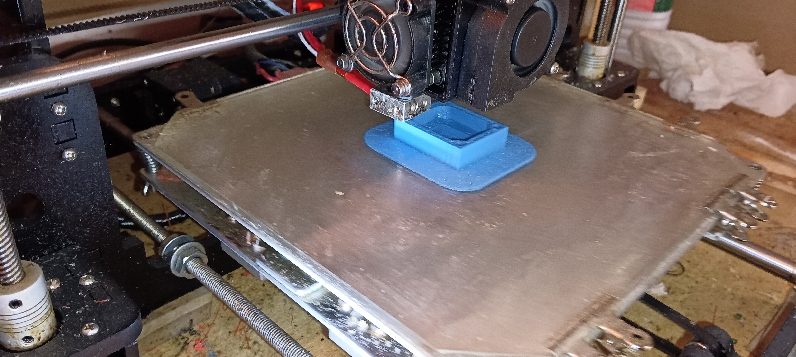

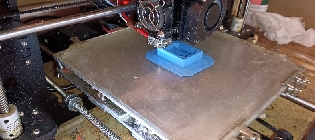

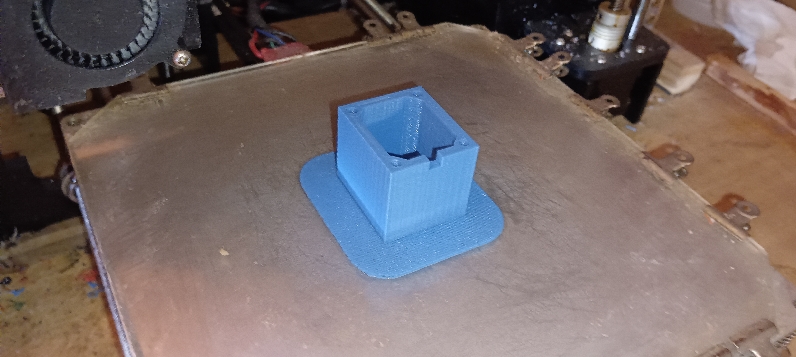

Impression 3D du support interrupteur	Impression 3D du support interrupteur

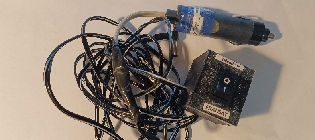

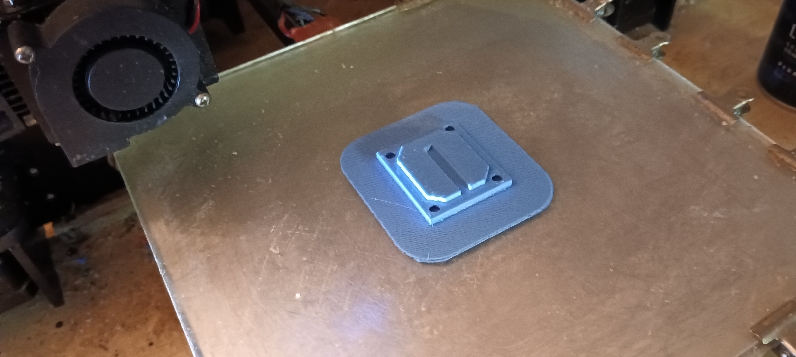

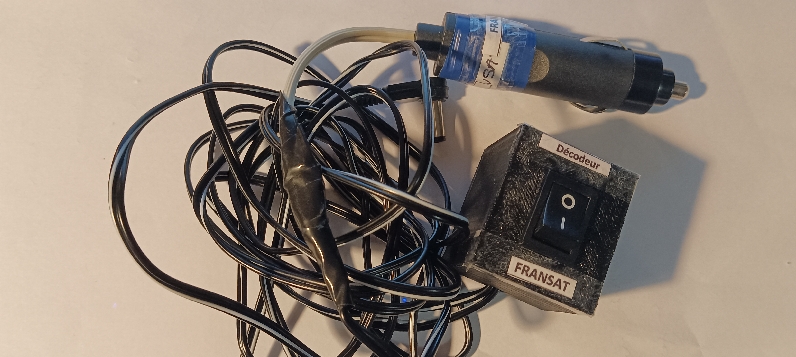

Impression 3D du couvercle interrupteur	Support interrupteur peint et terminé

Téléchargez les fichiers au format STL du support et couvercle >>ICI<<

LES DIFFERENTS REGLAGES DE LA PARABOLE

• Le bouquet Fransat est accessible depuis le satellite Eutelsat 5° Ouest (anciennement Atlantic Bird 3)
• Le bouquet TNT SAT depuis le satellite Astra 19.2° Est.

Tous les décodeurs compatibles ou pas camping-car possèdent un "bargraphe" qui permet de régler l'inclinaison et l'orientation de l'antenne satellite parabolique. Il  existe donc plusieurs solutions pour régler l'inclinaison (Elevation) et orientation (Azimut) de votre parabole.

Définitions :

INCLINAISON

Dans un premier temps il est important de régler au mieux l'inclinaison ou élevation de votre parabole (à quelques degrès près.)
L'élévation est l'inclinaison que doit avoir votre parabole pour être dirigée vers le satellite.
Le réglage se fait à l'aide de la graduation située sur le côté de la parabole.
Reportez-vous aux documents donnés en téléchargement ci-dessous pour déterminer quelle est la valeur de l'inclinaison en fonction de votre position géographique.

ORIENTATION

Dans un second temps il faut régler L'azimut (position par rapport au nord)
L'angle d'azimut donne l'orientation de votre parabole vers le satellite.
Repérez l'angle d'azimut qui correspond à l'endroit où vous vous trouvez et à l'aide de la boussole.
Orientez votre parabole dans cette direction.
Le réglage de l'azimut peut être affiné en fonction de la qualité de réception du signal.

POLARITE

La séparation de polarité.
La séparation de polarité est l'angle à donner au LNB.
Le réglage de la polarisation peut s'affiner à la main sur le support de la tête.
Vous devez tourner légèrement le LNB pour assurer la meilleure séparation entre les polarités Horizontale et Verticale.

Les différents réglages de l'antenne parabolique

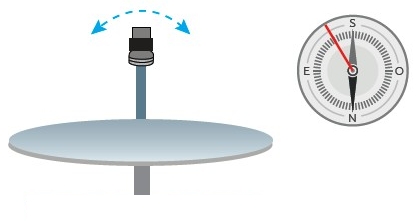

Réglage de l'Azimut - Orientation

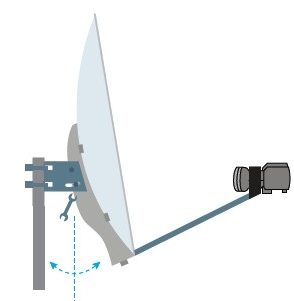

Réglage de l'Inclinaison - Elevation

Réglage de la Polarité

LES DIFFENTES VALEURS DE PARAMETRAGES

SATELLITE EUTELSAT 5° Ouest - FRANSAT

Cliquez sur les vignettes pour agrandir les photos

EUTELSAT 5° OUEST

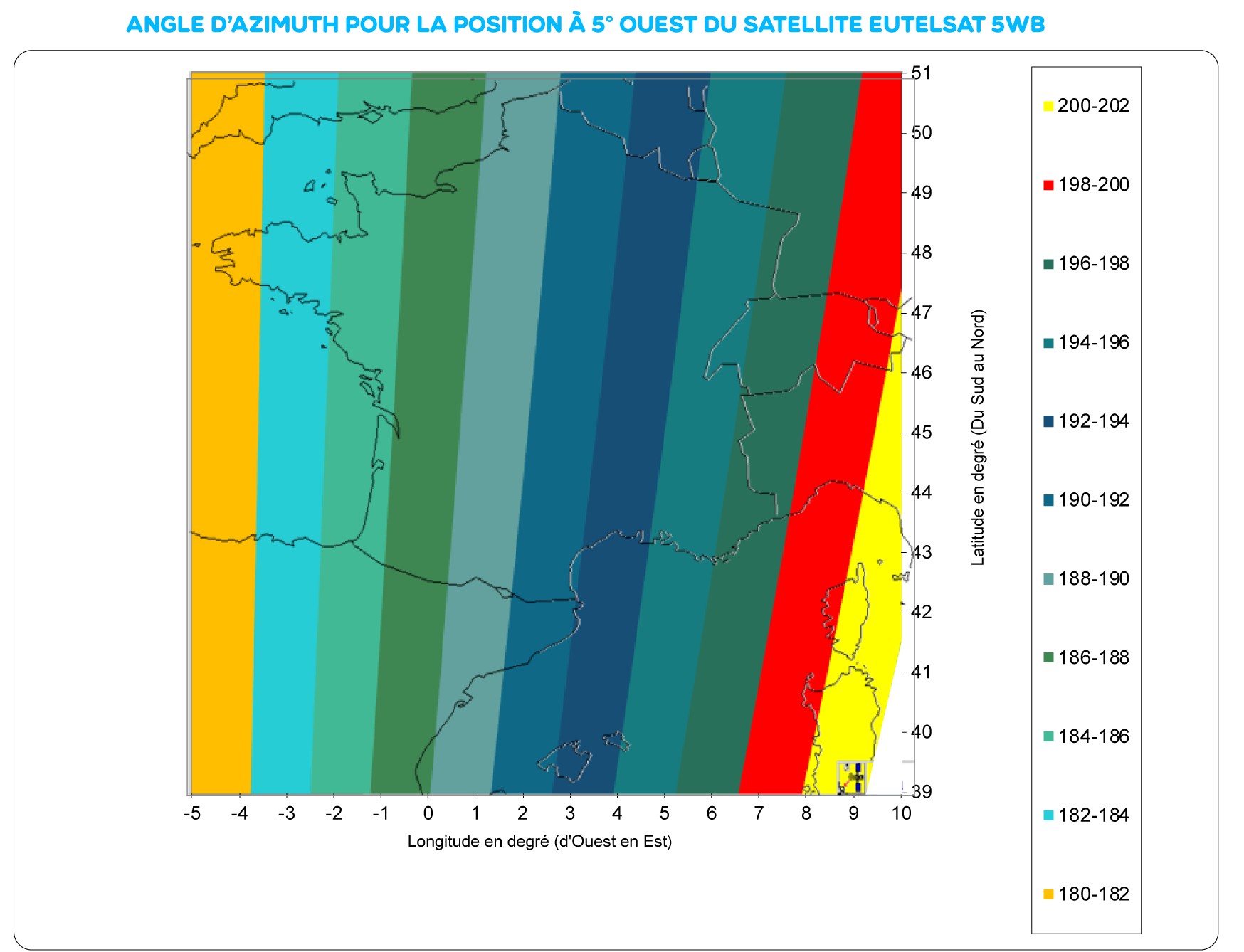

Azimut-Orientation

Inclinaison-Elevation

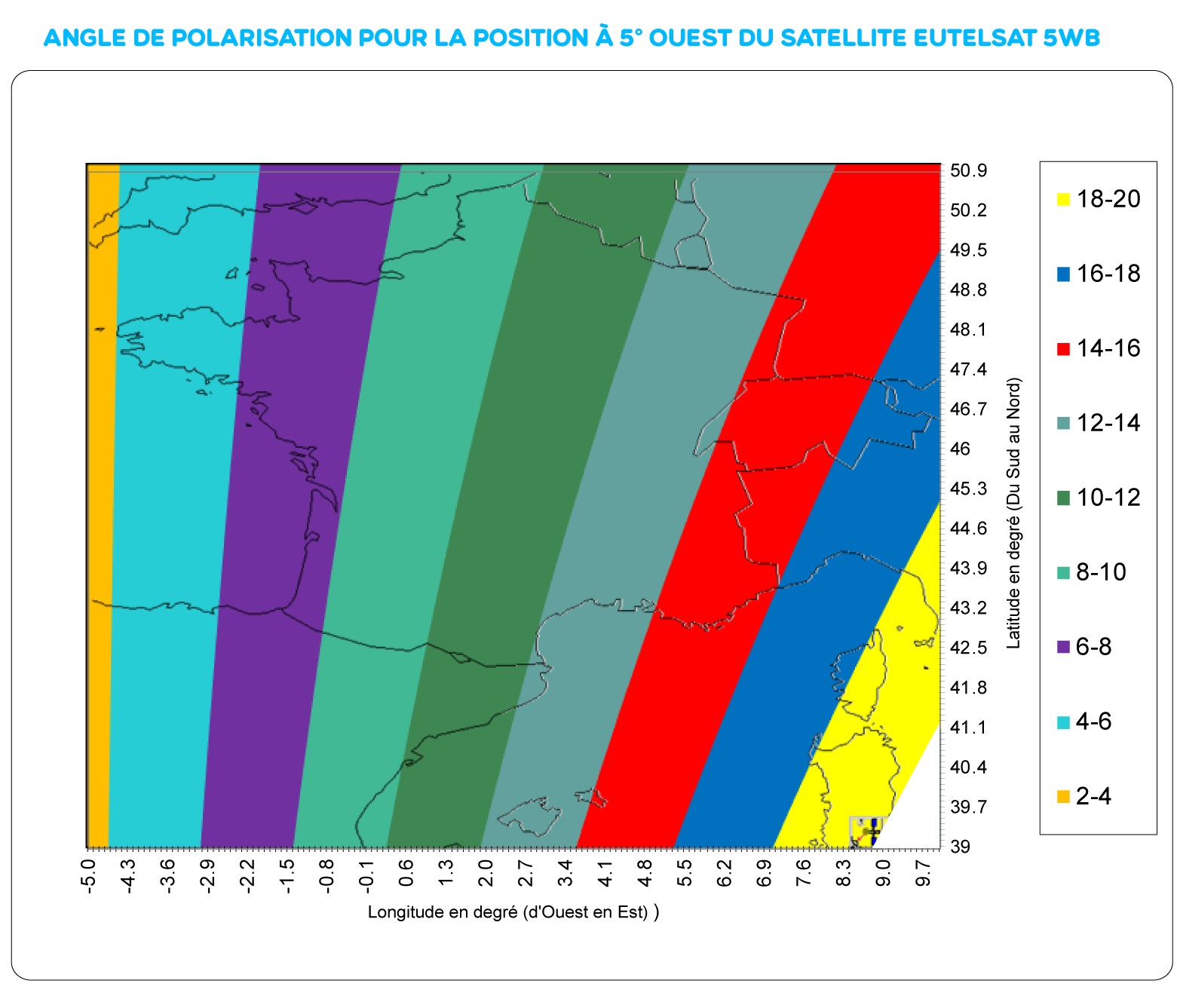

Polarisation

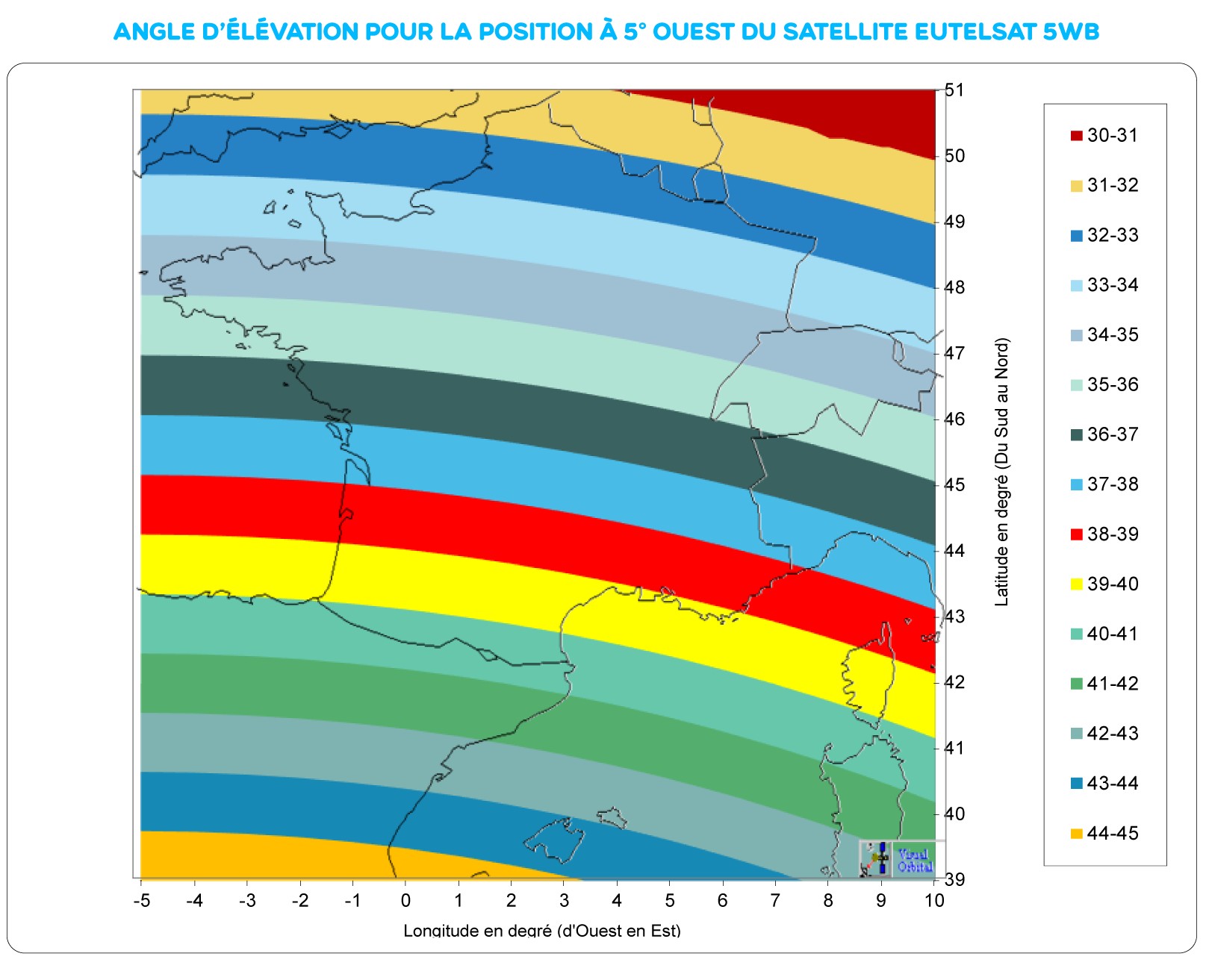

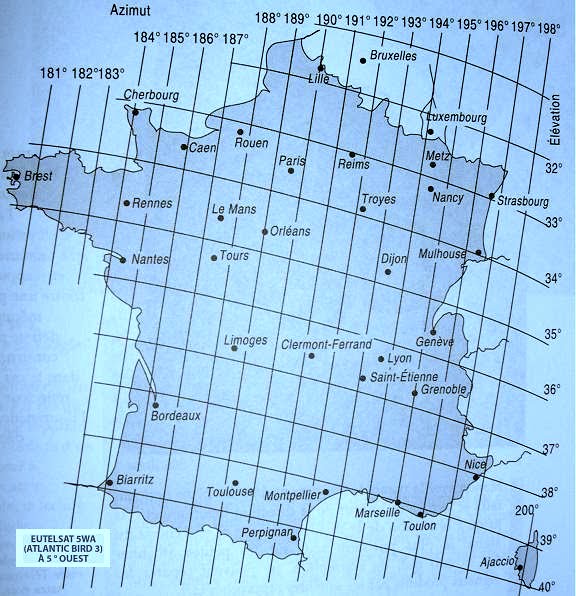

INCLINAISON-ELEVATION - EUTELSAT

SATELLITE ASTRA 19.2 Est - TNTSAT

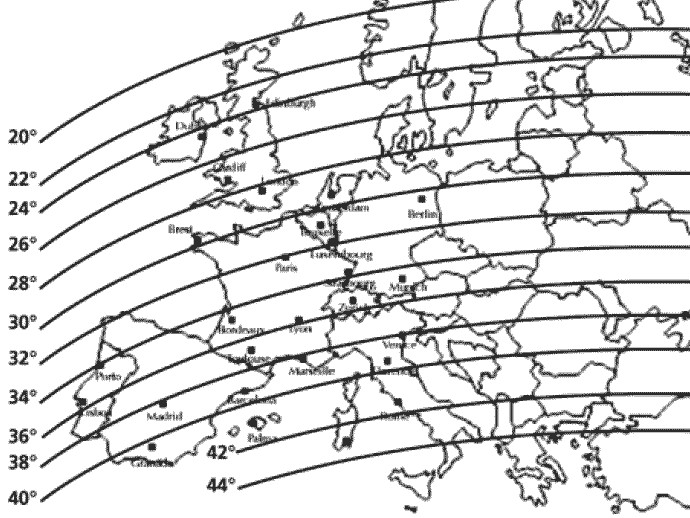

INCLINAISON-ELEVATION-ASTRA

Téléchargez tous les documents et tableaux pour les réglages >>ICI<<

ANTENNE PARABOLIQUE MANUELLE OU AUTOMATIQUE ?

Toujours le même problème de choix.
Si vous possédez une antenne automatique cela va fonctionner à condition que votre pointeur gère les positions des 2 satellites.
Vous devez en général avoir un pointeur indépendant du décodeur capable de sélectionner les 2 satellites ASTRA 19.2E et EUTELSAT 5°O.
Le problème qui arrive souvent avec les antennes automatiques est que lorsque le moindre obstacle est situé entre le satellite et la parobole la recherche devient impossible et l'antenne ne "fixe" pas le satellite désiré et recherche sans cesse un signal.
L'avantage d'une antenne manuelle est que dès qu'un léger signal est capté soit par le bargraphe ou le pointeur, on peut peaufiner les réglages et obtenir un signal opérationnel.
Je pratique le camping-car depuis plus de 17 ans, j'ai possédé une antenne automatique, lors de mon dernier achat jai préféré opter pouur une antenne manuelle... Dès que l'habitude est prise le réglage de l'antenne se fait en moins de 1mn à condition de ne pas être sous un arbre ou à proximité d'un bâtiment de grande hauteur.

LES AIDES AUX REGLAGES

La boussole

C'est la solution la plus simple et la moins onéreuse pour faire un préréglage de l'orientation de la parabole.

Les pointeurs satellite pour antenne manuelle

Les prix varient de 30 à 80 euros et plus suivant les marques et modèles.
Si vos décodeurs sont équipés de bargraphes performants ce matériel n'est pas indispensable.

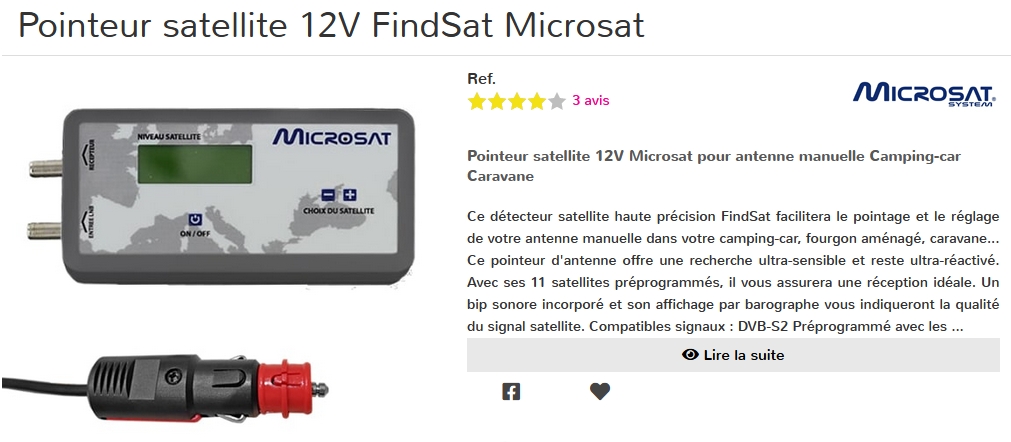

Exemple pointeur satellite Microsat

DS-CCAR

L'application gratuite DS-CCAR pour Android dont je suis l'auteur .Entre autres cette application possède des menus pour vous donner l'orientation de la parabole en fonction de l'orientation de votre campig-car.

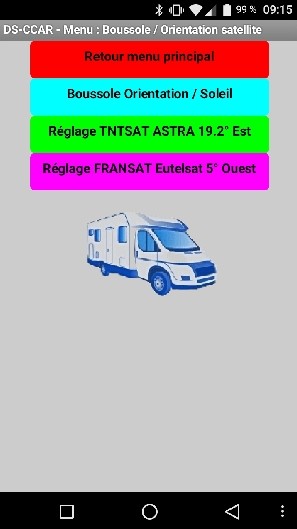

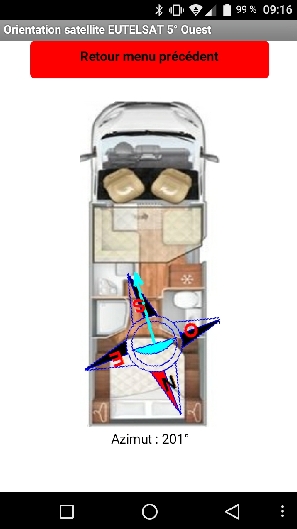

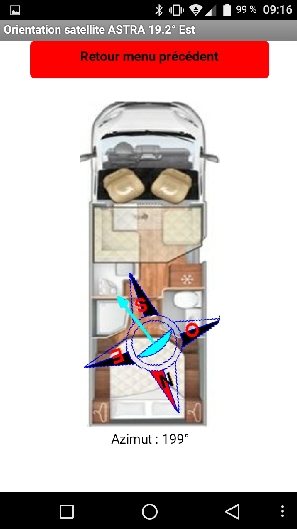

MENUS ORIENTATION PARABOLE APPLICATION DS-CCAR

Plus d'informations sur l'application DS-CCAR >>ICI<<

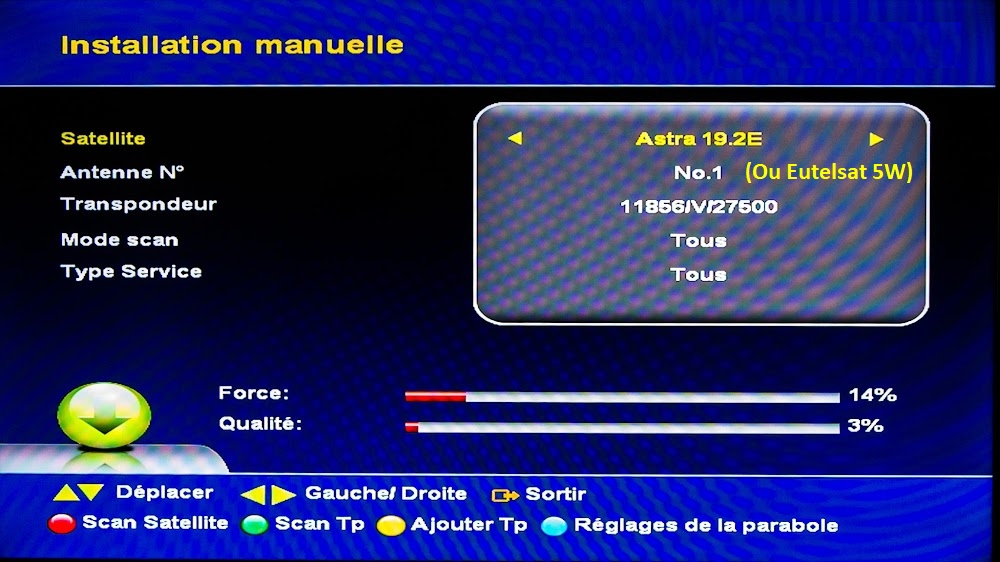

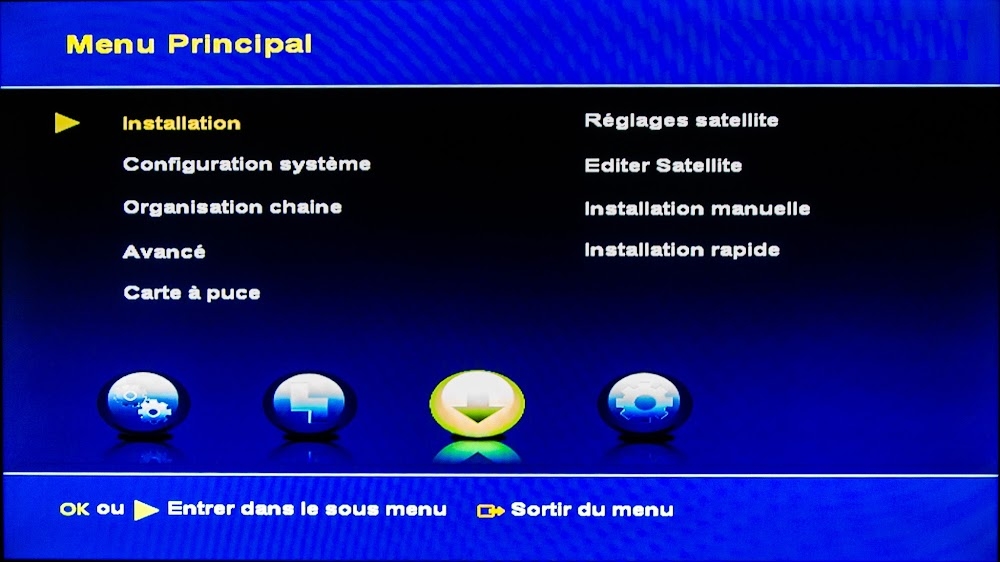

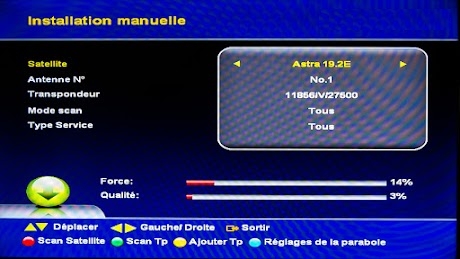

UTILISATION DU BARGRAPHE INTEGRE AUX DECODEURS DANS LE CAS D'UNE PARABOME MANUELLE

Les menus sont sensiblement identiques d'un décodeur à l'autre.

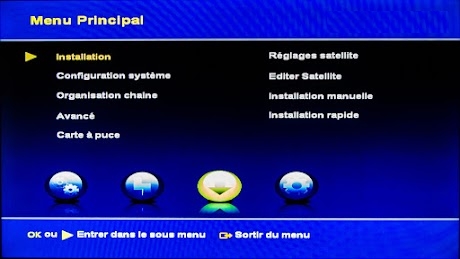

Choisir dans le menu "Principal" -->

• Installation -->

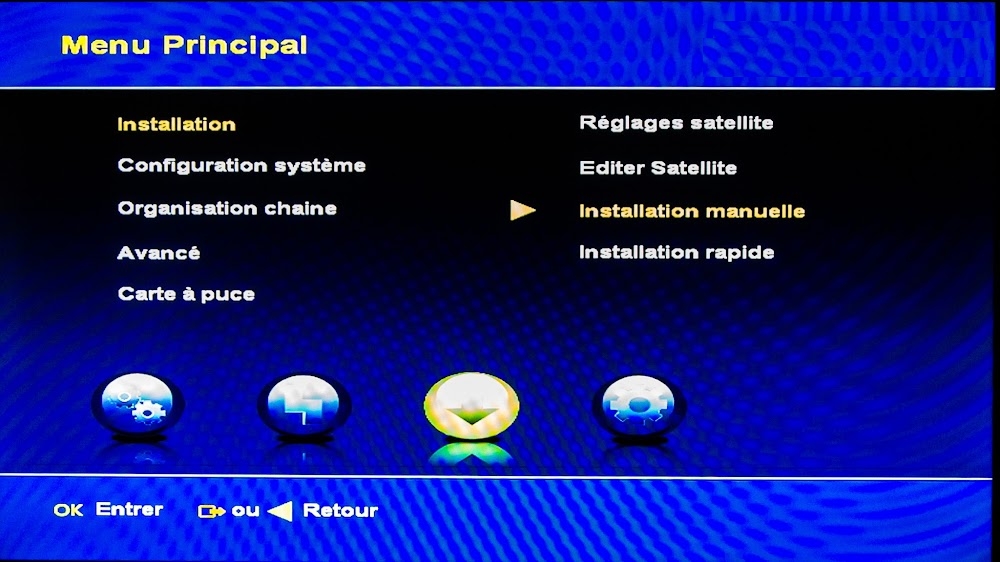

• Puis --> Installation manuelle
• Puis -- > Choix du satellite (Exemple EutelSat 5° Ouest pour la recherche des chaines FRANSAT)
• Après un pemier préraglage grâce aux outils cités ci-dessus
• Modifiez légèrement l'orientation de l'antenne de quelques degrés d'est en ouest
• Répétez l'opération en modifiant l'inclinaison de quelques degrés jusqu'à l'apparition de la modification du pourcentage de réception

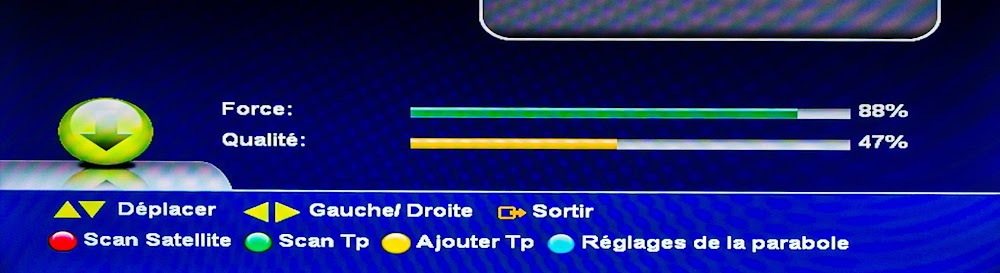

• Affinez les réglages afin d'obtenir la meilleure réception possible avec le maximum de pourcentage sur la "Force" et "Qualité".

Cliquez sur les vignettes pour agrandir les images
