Etude et réalisation d'un brumisateur sur USB 5 V DC pour ventilateur USB
Après avoir étudié et réalisé plusieurs système de ventilateus, de rafraichisseurs d'air plus ou moins efficaces je viens d'étudier et réaliser un système de brumisateur d'air fonctionnant sur prise USB adaptable sur différents ventilateurs 5V USB ou 12 V DC.
Mes anciennes réalisations
EXTRACTEUR D'AIR 2 Ventilateurs 12 V d'alimentation de PC. Système relativement efficace, l'air chaud de la cellule est extrait

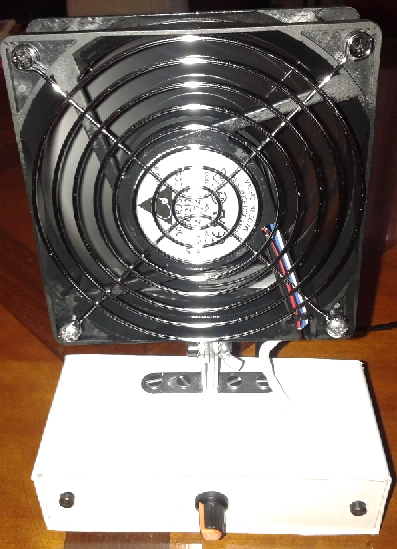

vers l'extérieur par un lanterneau. Voir >>ICI<< RAFRAICHISSEUR D'AIR N°1 Système assez efficace mais beaucoup trop imposant. Voir >>ICI<< RAFRAICHISSEUR D'AIR N°2 Système peu efficace et beaucoup trop imposant. Voir >>ICI<< RAFRAICHISSEUR D'AIR N°3 Système peu efficace mais peu imposant. Voir >>ICI<< VENTILATEUR 12V N°1 Ventilateur 12 V de refroidissement de microprocesseur de PC Système très efficace, un débit d'air maximum plus important qu'un
ventillateur 230V de table. Inconvénient : Système bruyant, une consommation de courant assez

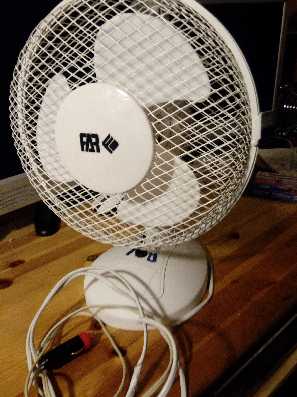

importante. Voir >>ICI<< VENTILATEUR 12V N°2 Transformation d'un ventilateur 230 Volts HS en ventilateur 12V Système efficace, j'ai du ajouter un régulateur de vistesse car la
vitesse de rotation des pales était de 3000 Trs/Mn. Inconvenient : Système légèrement bruyant la nuit avec une consommation
de courant assez importante due au moteur 12 Volts. Voir >>ICI<<
De l'eau
rafraichie à l'aide de glaçons permet d'extraire un courant d'air plus
frais.
Ce système permet
d'utiliser le principe de rafraichisseur adiabatique.
Ce système

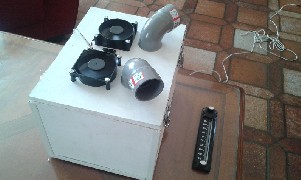

utilise 3 ventilateurs 12V de PC, une pompe à eau et un filtre de
climatisation.
Inconvénient : Ne fonctionne pas si l'hydrométrie
ambiante est trop élevée.
Bord de mer, bord de lac, montagne...
Ce sysème utilise un caloduc
avec 2 ventilateurs d'alimentation de PC.
Etude et réalisation d'un brumatiseur 5 V sur prise USB
Les matériels utilisés
Mini brumisateur USB
3 Mini

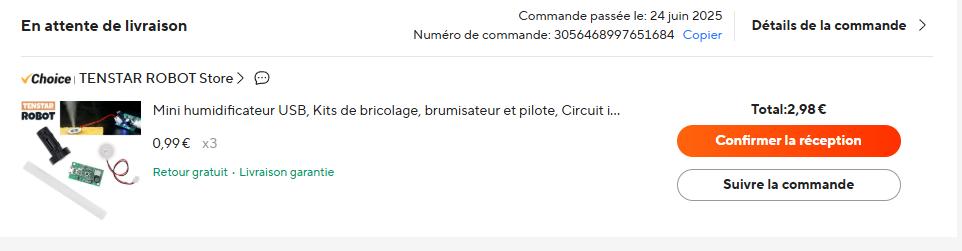

brumisateurs USB achetés sur AliExpress pour 2,98 euros frais de port
compris
1 Mini brumisateur USB acheté sur
AliExpress pour 0,60 euros + frais de port 1.25 euros

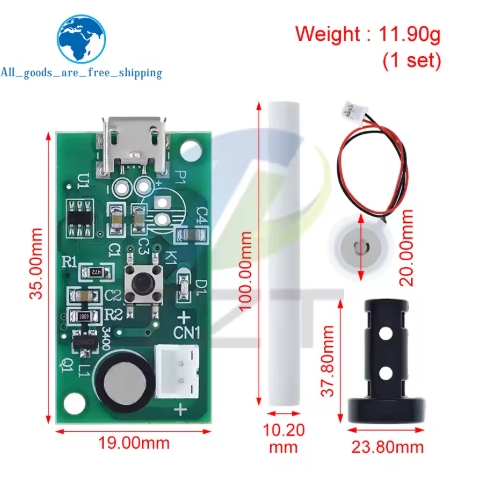

Les dimensions
Autres matériels

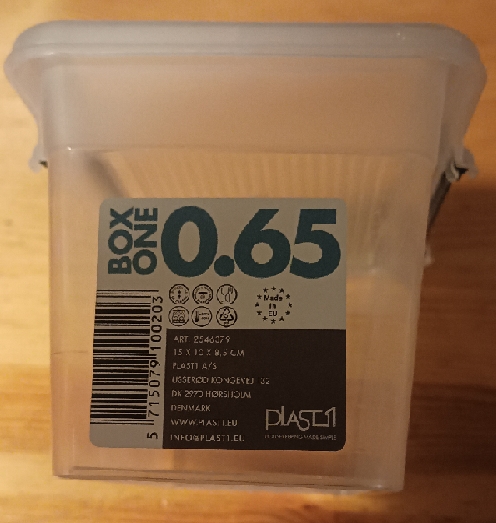

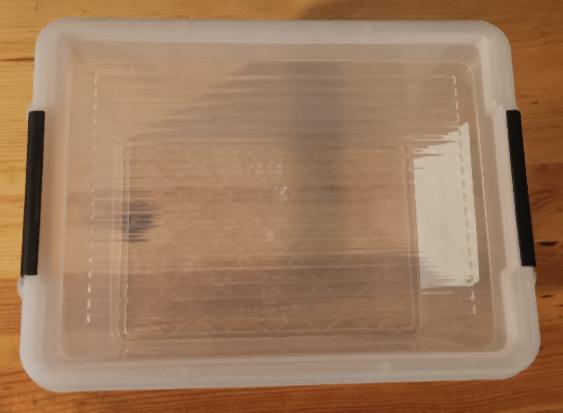

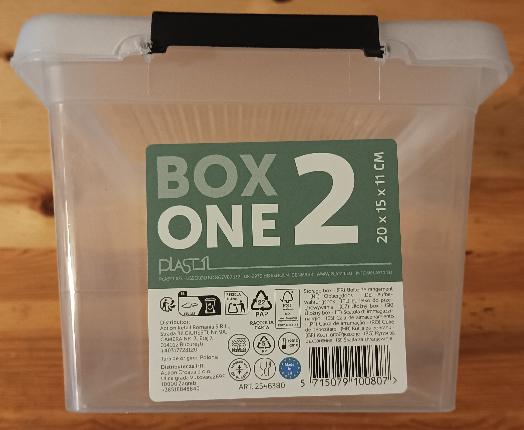

1 Boîte plastique 20 x 15 x 11 Cm (Action 0,69 Euros)
 |
 |
1 Boîte plastique 15 x 10 x 8.5 Cm (Action 0,49 Euros)

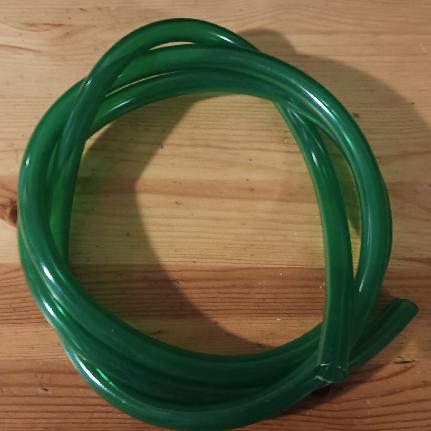

Tuyau plastique d'aquarium - Diamètre extérieur 11,5 mm - Diamètre intérieur 11,6 mm

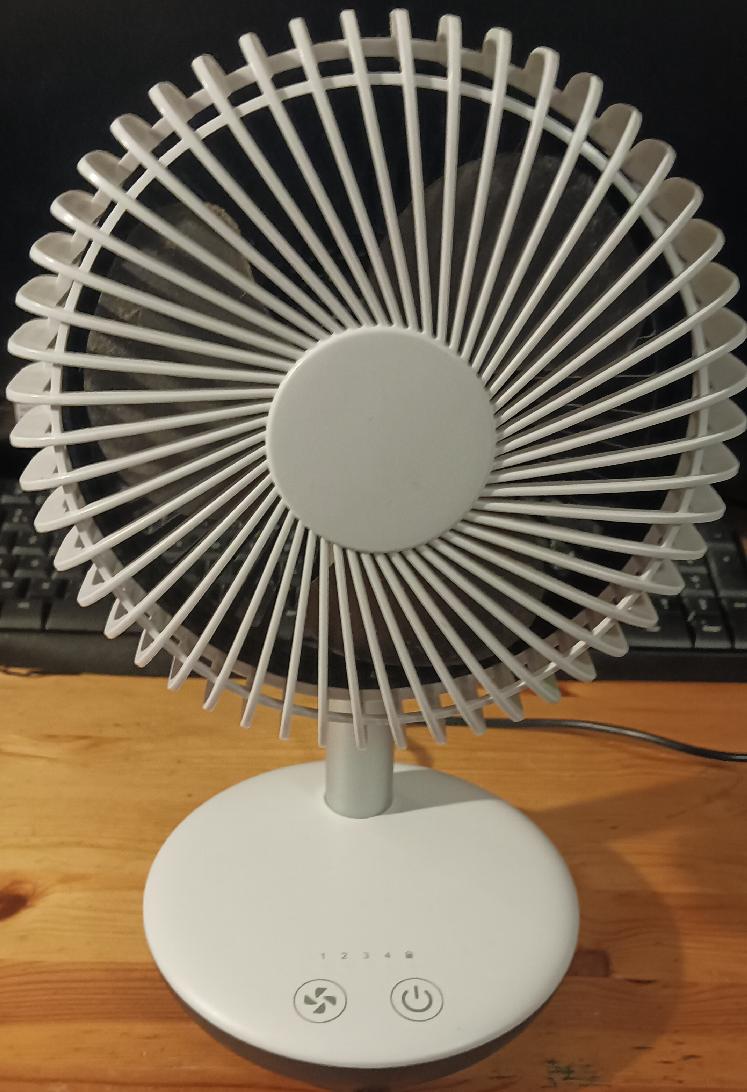

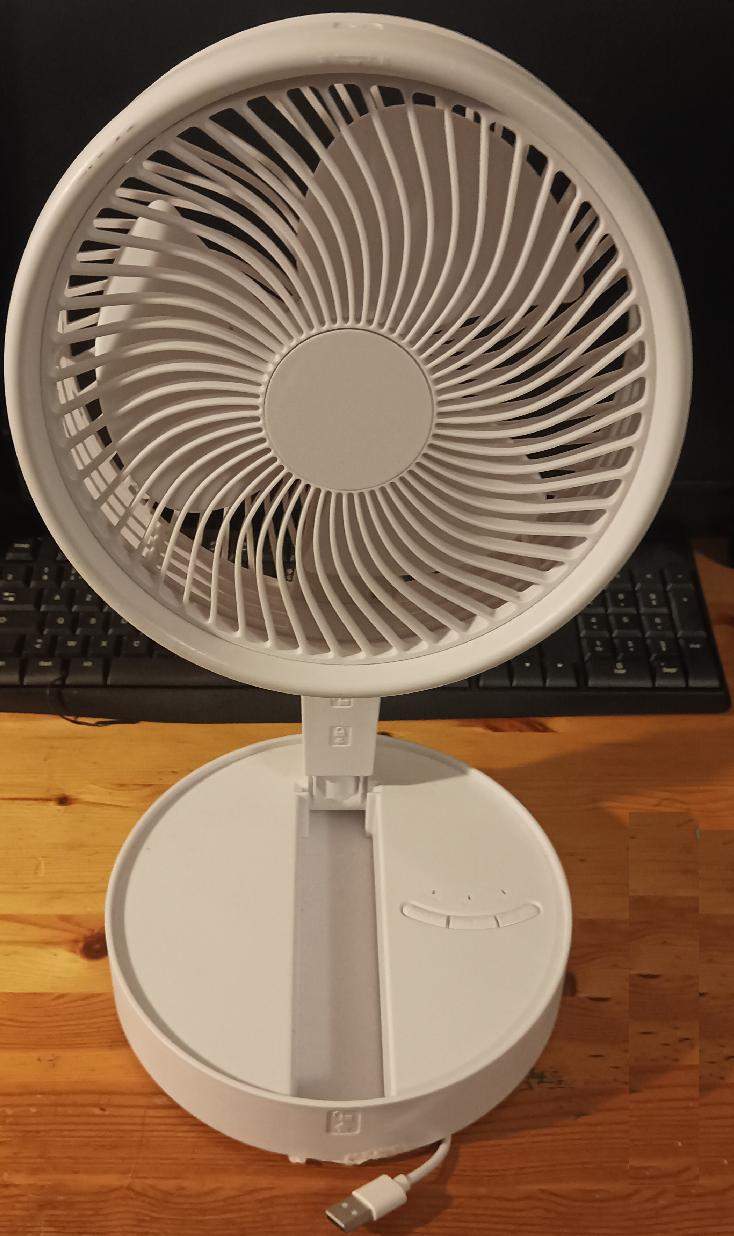

2 Ventilateurs USB sur batterie rechargeable

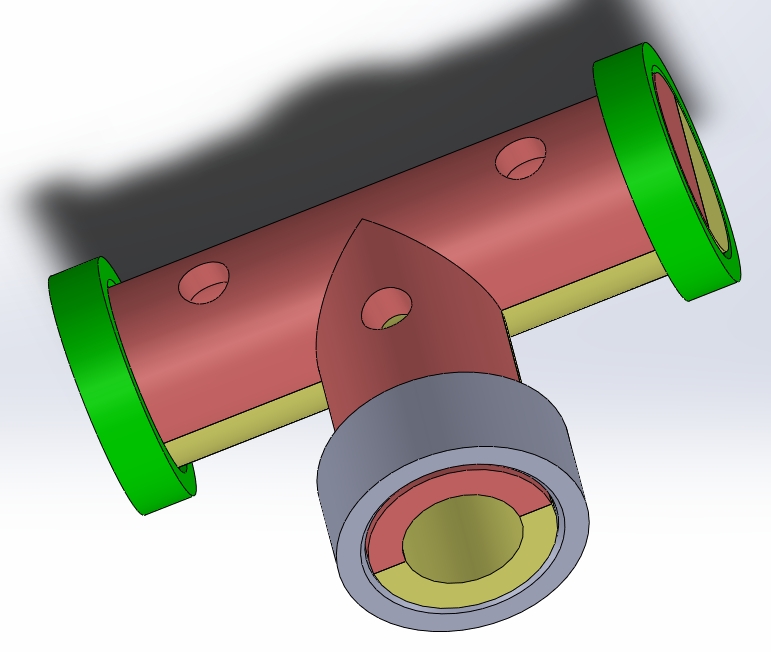

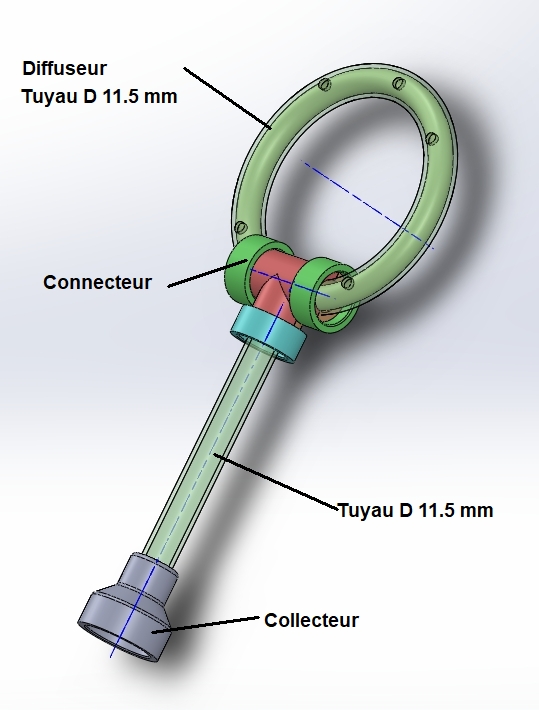

Etude avec SolidWorks - Les divers Assemblages
Téléchargement des fichiers STL pour impression 3D et fichiers PDF 3D en bas de la page
Vous devez utiliser Adobe Acrobat Reader au minimum pur visualiser les PDF 3D - Téléchargement >>ICI<<
|

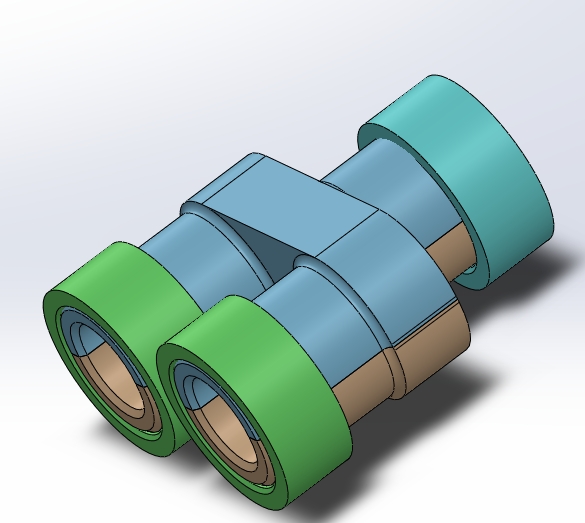

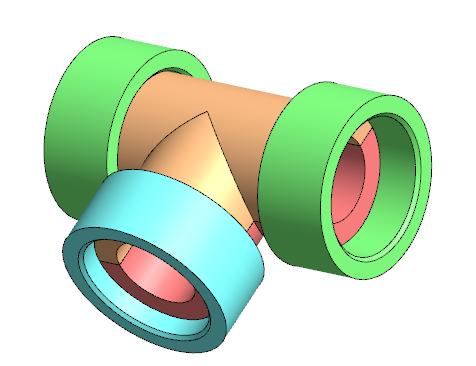

Connecteur 1
|
Connecteur Y
|
Connecteur Diffuseur
Les différents connecteurs sont
réalisés en deux parties de façon à pouvoir enlever facilement les supports
intérieurs lors de l'impression 3D.
Si les connecteurs avaient été imprimés
en une seule partie, les supports intérieurs n'auraient pas pu être enlevés en
totalité.
Les bagues permettent d'assurer le bon alignement des parties
dessus et dessous.
Les deux parties sont collées et
ensuite les connecteurs sont vernis
 |
 |

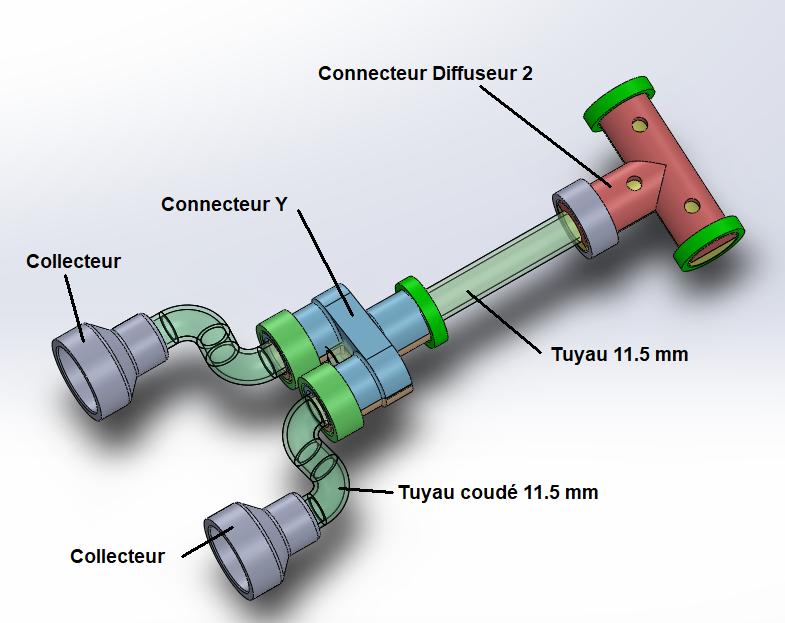

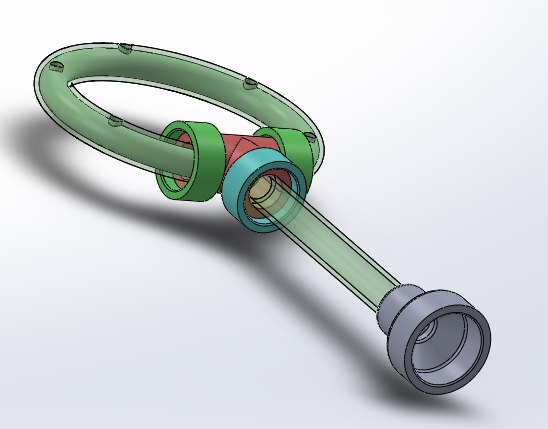

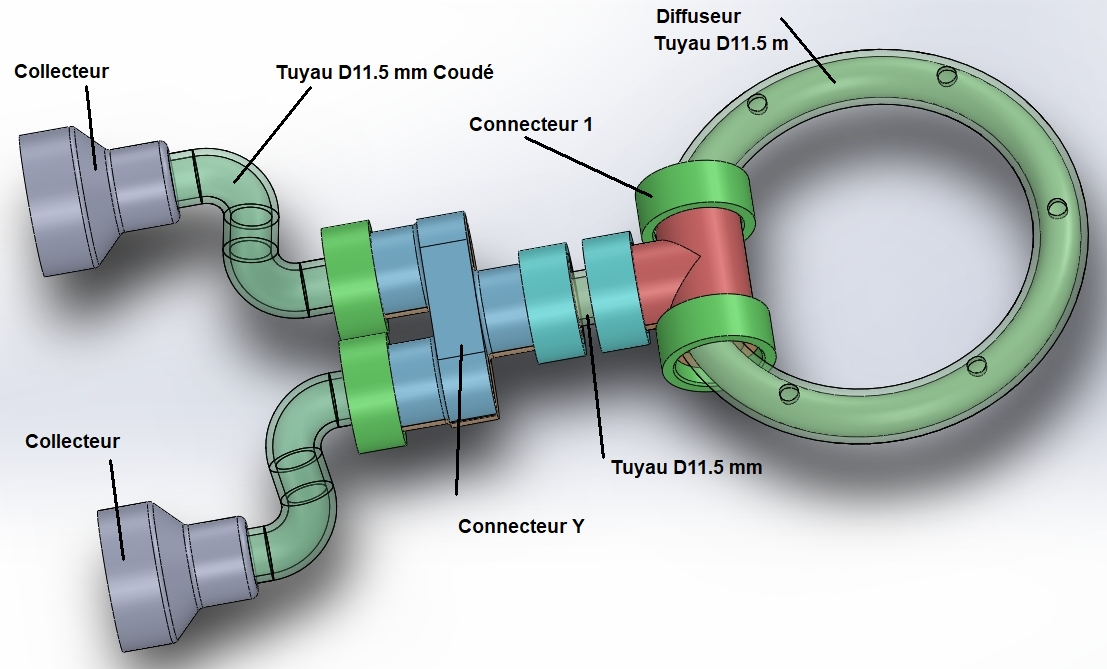

Assemblage Diffuseur + Connecteur 1 + Connecteur Y
Assemblage Connecteur Diffuseur 2 + Connecteur Y

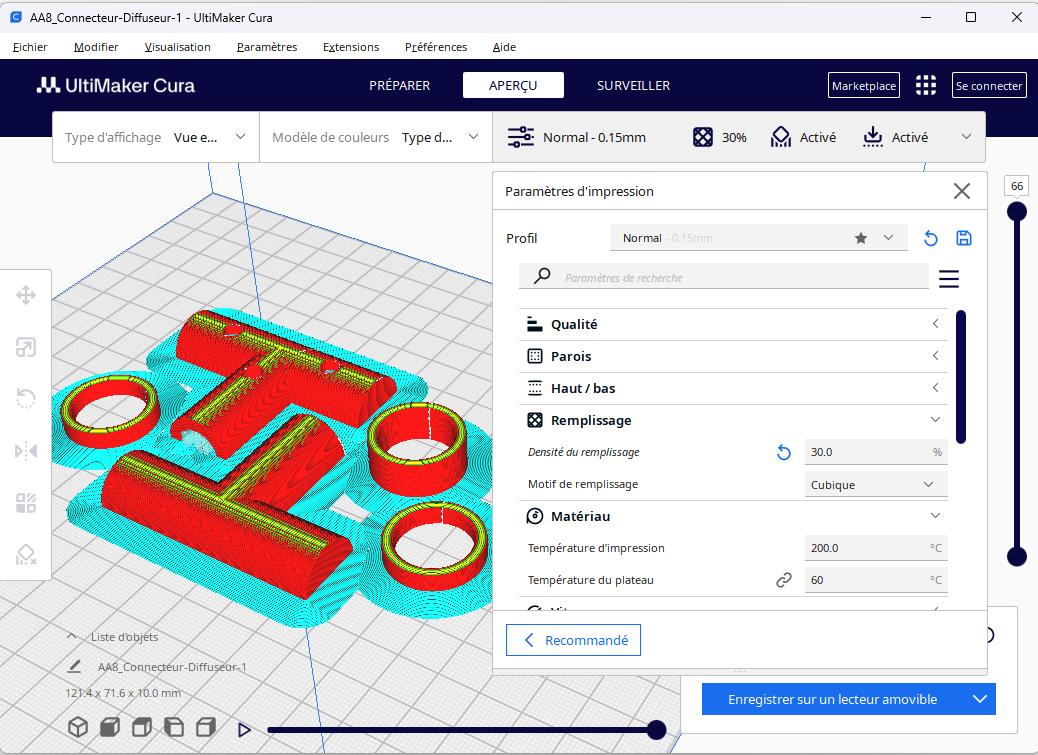

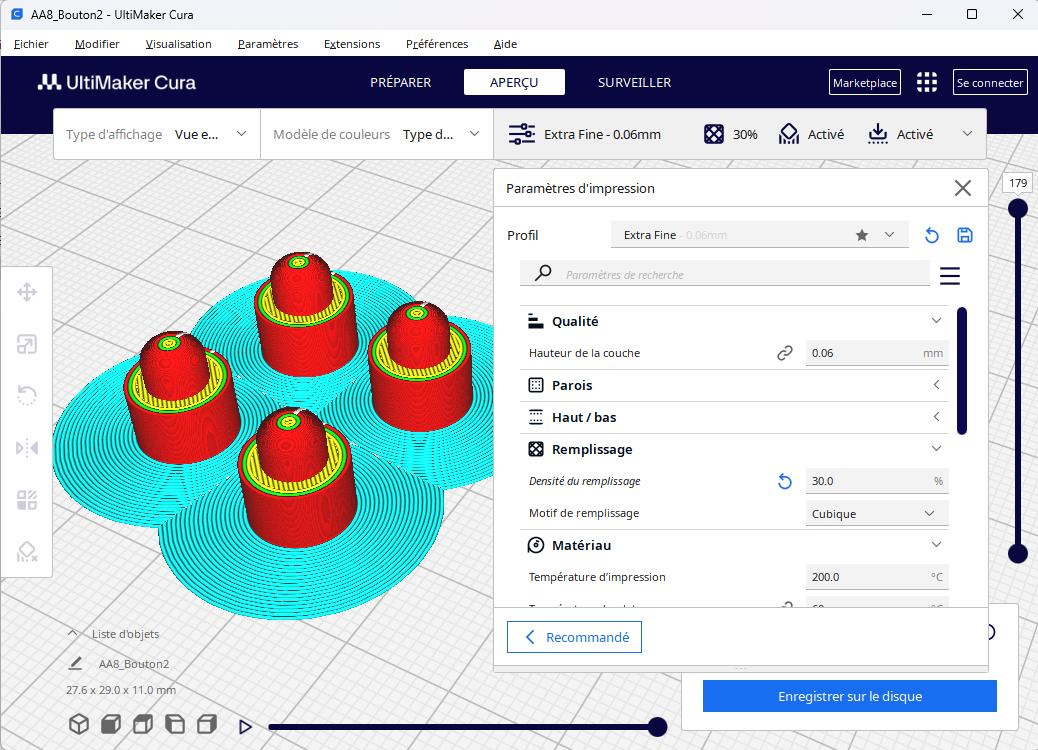

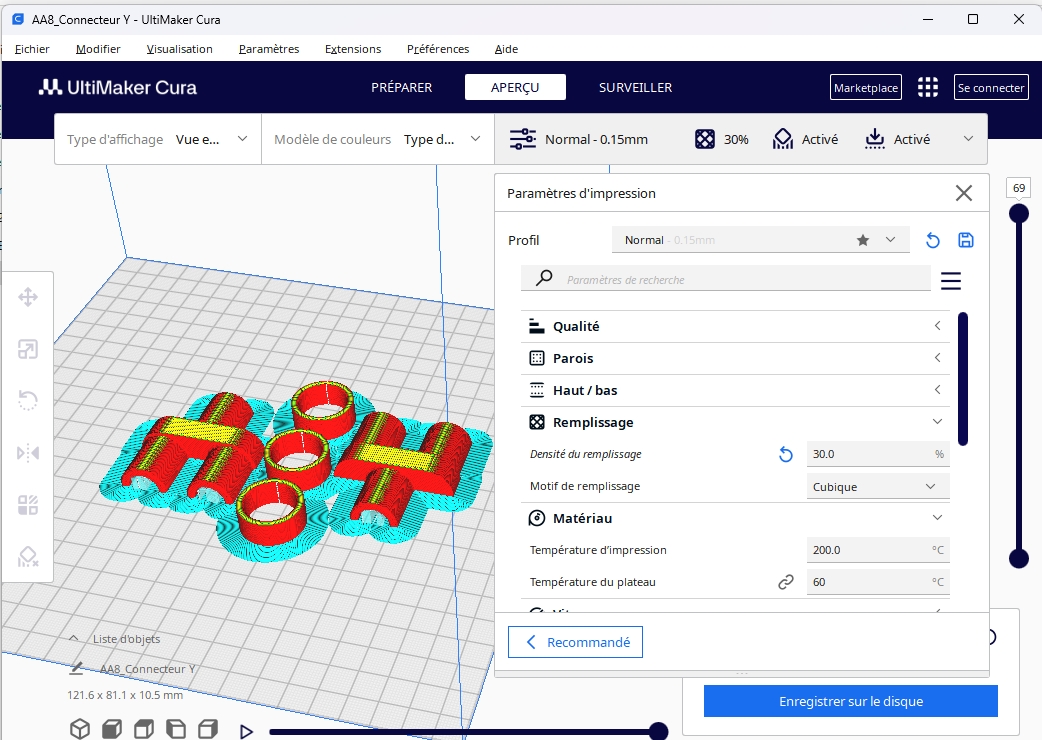

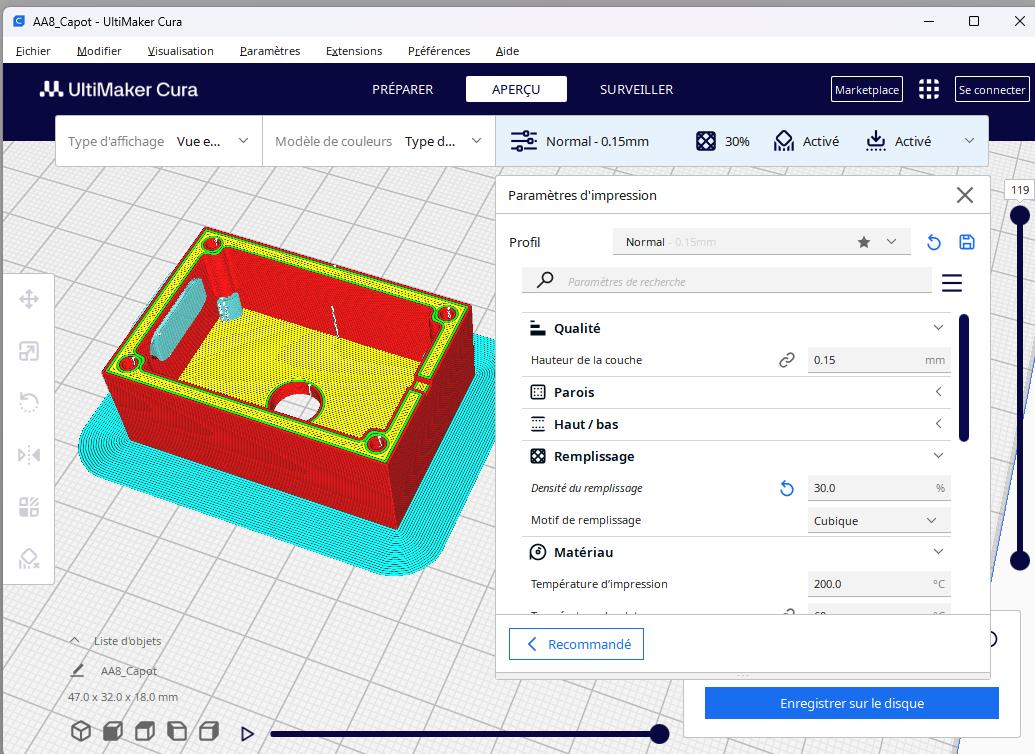

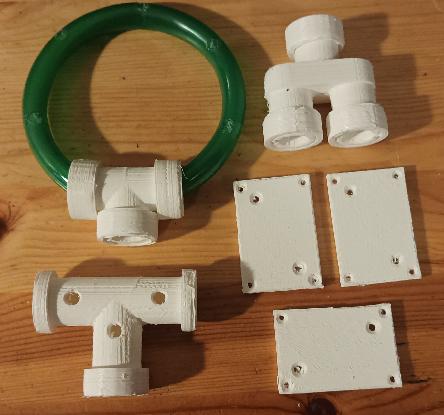

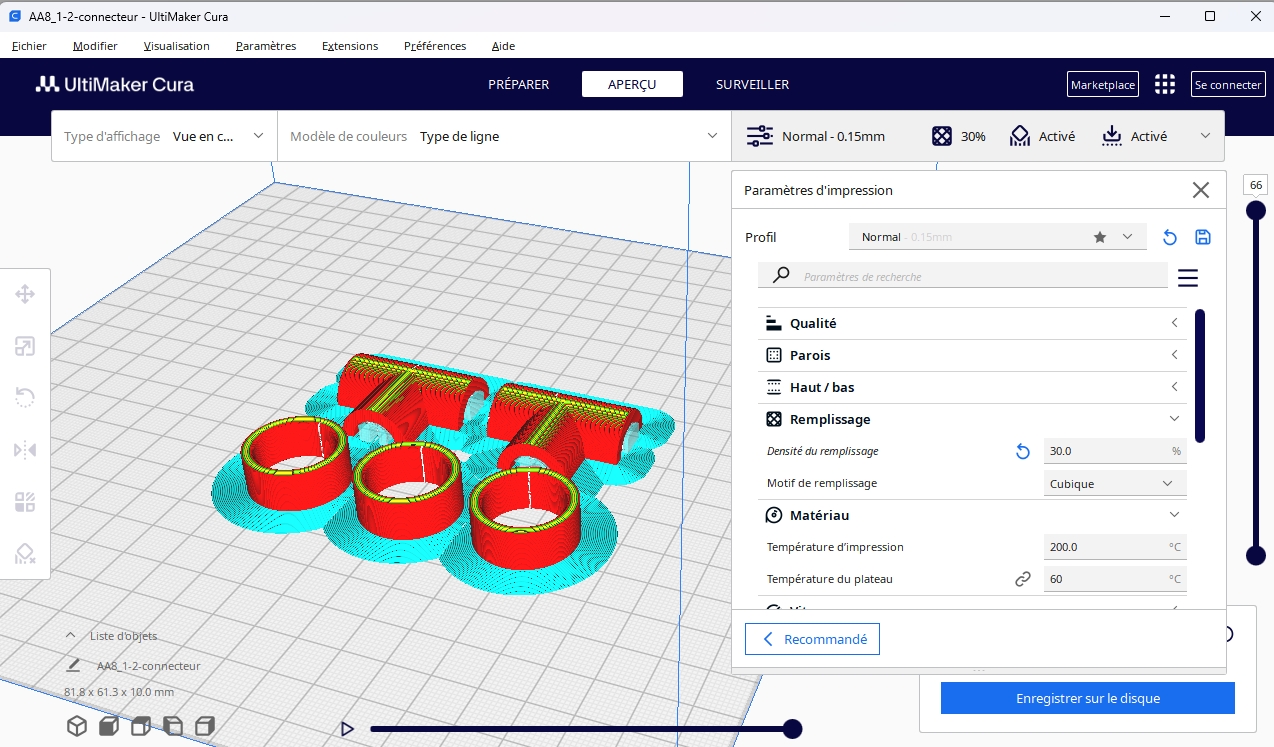

Impression 3D - Programmation avec CuraUtimaker - Matériau PLA Haute densité
Connecteur 1
Connecteur Diffuseur
Connecteur Y

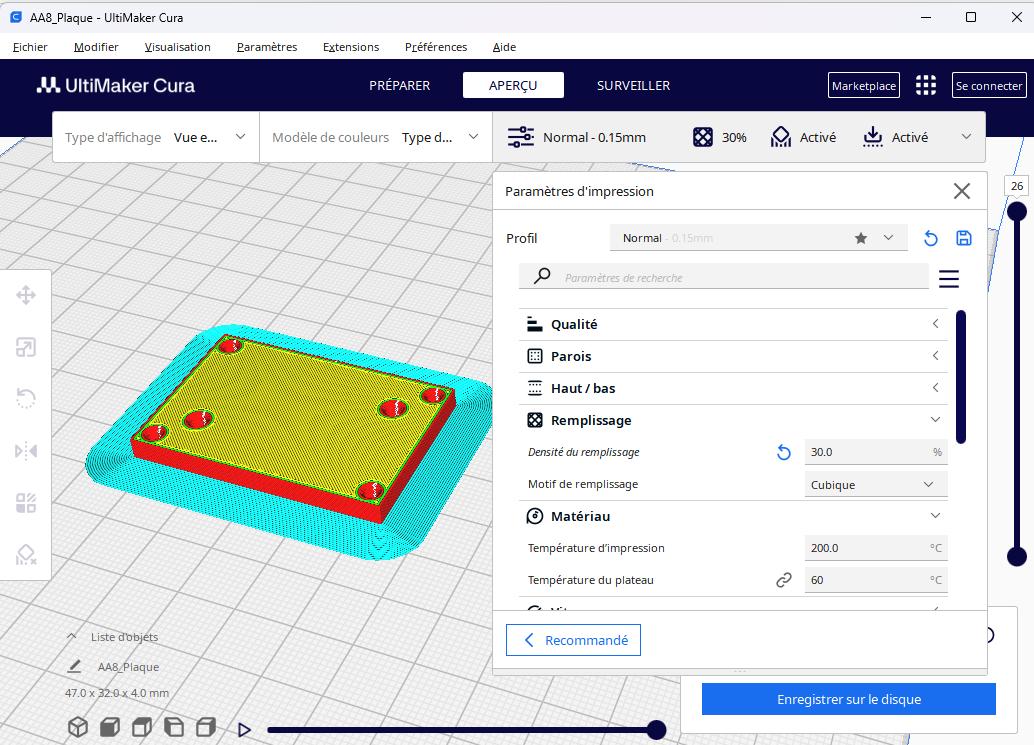

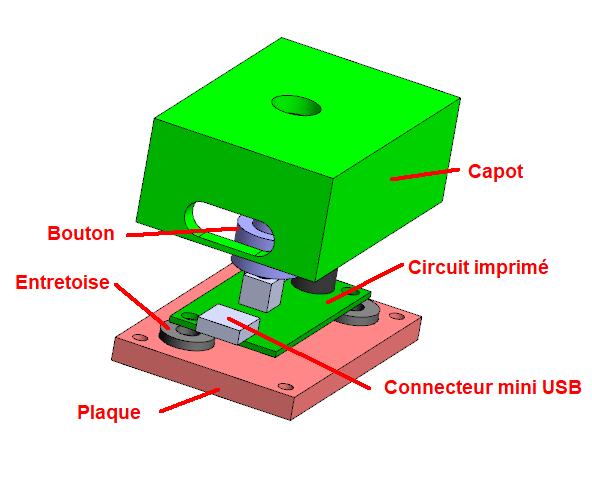

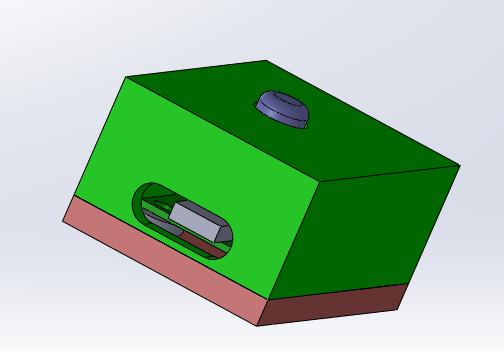

Plaque de base - Support circuit mini brumisateur USB

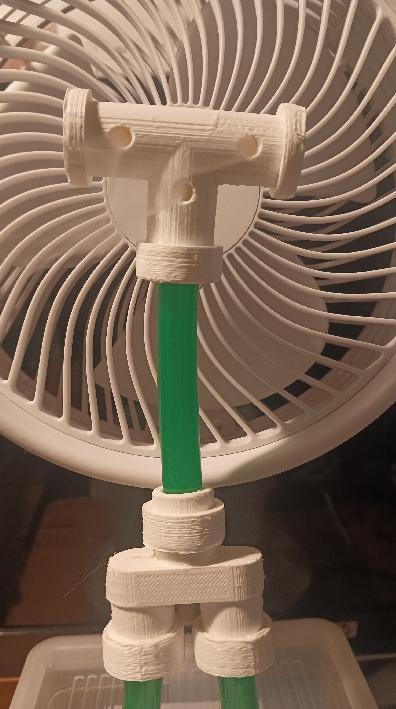

Photos de la réalisation terminée

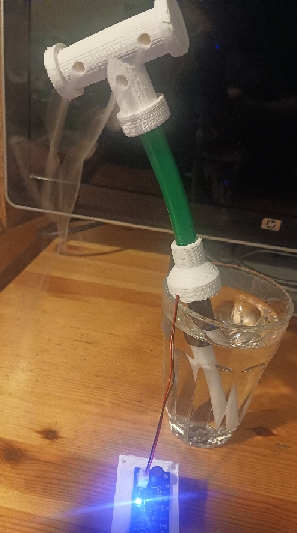

Premier test

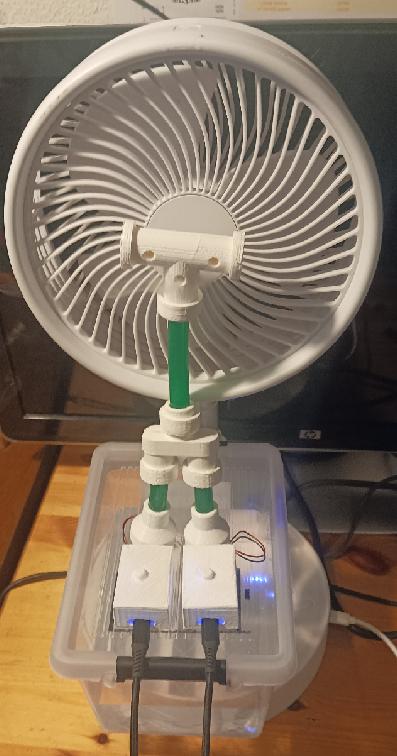

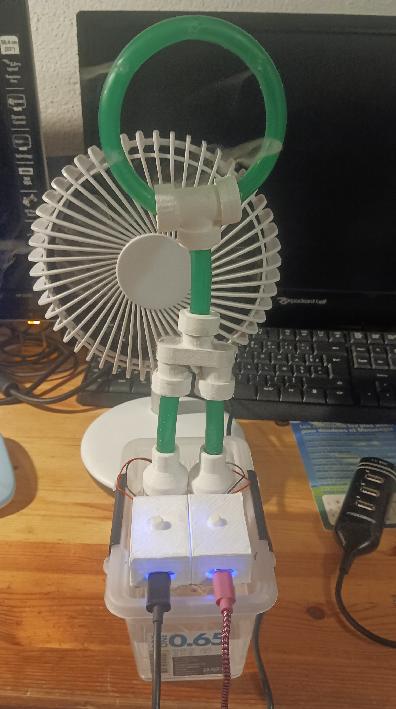

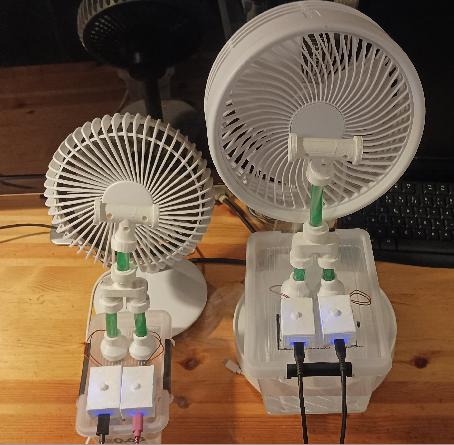

Ensembles montés et fonctionnels
Téléchargements
Télécharger les fichiers STL pour impression 3D >>ICI<<
Télécharger les fichiers PDF3D >>ICI<<
Vous devez utiliser Adobe Acrobat Reader au minimum pur visualiser les PDF 3D - Téléchargement >>ICI<<
|
